応用分野:石油、化学、血液、造船、電力、原子力、
製紙、製薬、機械、ボイラー;
サイズ： 3/8インチ～60インチ (DN10～DN1500);
プレッシャー： クラス150ポンド〜2500ポンド;PN6、PN10、PN16、PN25、PN40;5K、10K、20K;
フランジタイプ:プレートフランジ、スリップオンフランジ、溶接ネックフランジ、ブラインドフランジ、ラップジョイントフランジ。
フランジ面: RF、FF、RTJ、男性面、女性面、タング面T、グルーブ面G、
製品の利点:
1.耐食性;
2.長寿命;
3.低い流れ抵抗;
4.環境保護。
5.取り付けが簡単。
6. 総合コストが低い。

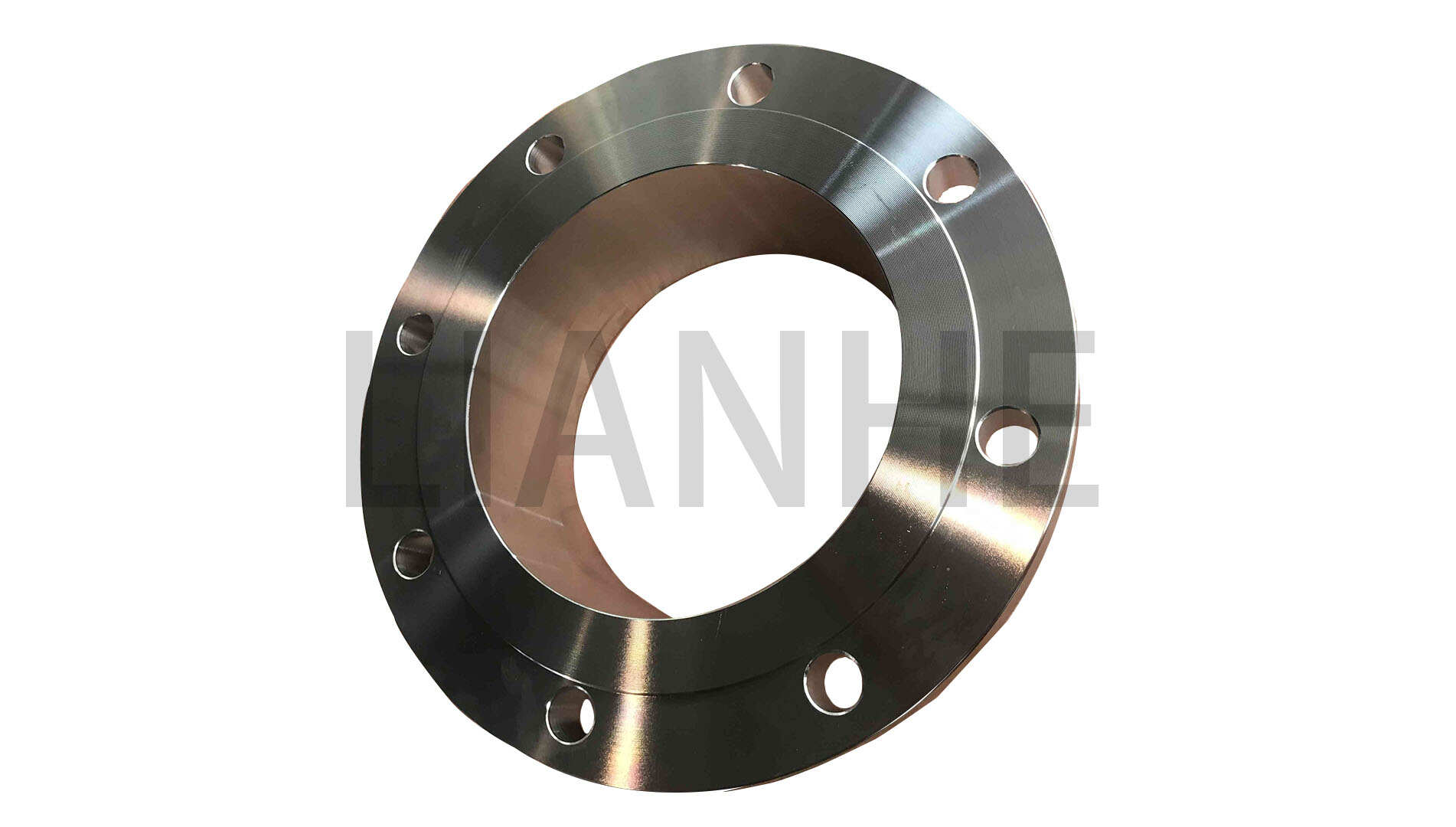

フランジRF、 または上げ面フランジ、工業用配管システムで広く使用されている接続タイプです。隆起した面の設計により、優れたシール面が形成され、ガスケットの圧縮が改善され、高圧下での漏れが防止されます。そのため、耐久性と信頼性が不可欠な高温高圧用途に最適です。
隆起面領域は、ガスケットの最適な装着を確保するために精密に機械加工されており、石油とガス、化学処理、発電などの産業におけるパフォーマンスと安全性を向上させます。
Lianhe Valve では、あらゆる製品を提供しています。RF フランジさまざまな設置とパフォーマンスのニーズに対応します。一般的なタイプには、ウェルドネック、スリップオン、ブラインド、ソケットウェルド、ねじ付きフランジなどがあります。それぞれが産業システム内の特定の接続要件に合わせて設計されています。
| タイプ | 説明 | 代表的な用途 |
|---|---|---|
| ウェルドネック RF フランジ | 高ストレス環境向けのロングテーパーハブを採用 | 高圧パイプライン |
| スリップオン RF フランジ | パイプ上をスライドさせて位置合わせと取り付けが簡単 | 低圧システム |
| ブラインド RF フランジ | Used to close the end of a pipeline or valve | メンテナンスと隔離 |
| ソケットウェルドRFフランジ | 強力かつスムーズなボア接続を実現 | 小径高圧ライン |
材料オプションには以下が含まれますステンレス鋼、炭素鋼、および合金鋼、幅広い動作条件との互換性を保証します。すべての製品は次のような国際基準を満たしています。ANSI, ディン, JIS、 そしてJP世界的な信頼性を目指して。
私たちのRF フランジを含む世界標準に準拠するANSI B16.5, ディン、 そしてJIS。各フランジは、クラス 150 ～ クラス 2500 の正確な寸法公差と圧力定格で製造されています。
高い面の高さと表面仕上げは、シール効率にとって重要です。標準の上げ面高さは、クラス 150 および 300 では 1.6 mm、高圧クラスでは 6.4 mm です。最適なガスケット性能を得るために、表面仕上げは Ra 3.2 ～ 6.3 μm 以内に制御されます。
| 標準 | 圧力クラス | 顔のタイプ |
|---|---|---|
| ANSI B16.5 | 150～2500 | 盛り上がった顔 |
| ディン 2573–2578 | PN6～PN40 | 盛り上がった顔 |
| JIS B2220 | 5K～40K | 盛り上がった顔 |
ガスケットとボルトを適切に選択すると、確実な接合が保証されます。これらのフランジは、グラファイト、PTFE、うず巻形ガスケット材料と互換性があります。
RF フランジ信頼性の高い漏れのない接続が不可欠な業界全体で使用されています。堅牢な設計と耐食性により、過酷な環境や攻撃的な媒体に適しています。
石油とガスのパイプライン
化学および石油化学処理
水処理と淡水化
建設および空調配管
シームレスに統合されますステンレス鋼配管システムおよびその他の産業用コンポーネントをサポートし、標準設置とカスタム設置の両方で長い耐用年数と一貫したパフォーマンスを保証します。
プロフェッショナルとしてフランジRFメーカー、Lianhe Valve (温州 Lianhe Valve Fitting Co., Ltd.) は、すべての製品が国際的な品質と安全基準を満たしていることを保証します。当社のフランジは ISO、CE、EAC の認証を受けており、品質と信頼性に対する当社の取り組みを反映しています。
耐食性材料による耐用年数の延長
高温および高圧耐性
豊富な在庫で迅速な発送が可能
ASME、ASTM、GB/T 規格への準拠
中国の産業の中心地である温州を拠点に、効率的な生産と物流を通じて世界の供給ニーズをサポートしています。最新情報については、フランジ RF 製品ニュース セクションをご覧ください。
適切なフランジを選択するには、圧力クラス、温度範囲、材料の適合性、接続タイプを考慮する必要があります。これらの要素を理解することで、安全でコスト効率の高い運用が保証されます。
| 選択要素 | おすすめ |
|---|---|
| 圧力定格 | Choose based on maximum system pressure |
| 材料 | 腐食性媒体にはステンレスまたは合金鋼を使用してください |
| 顔のタイプ | ガスケットと相手フランジとの互換性を確保 |
| 標準 | システム設計に従って ANSI、DIN、または JIS 規格に適合 |
複雑な要件やカスタム要件については、当社の技術チームがフランジ RF 選択コンサルティング サービスを通じて専門家によるガイダンスを提供します。
信頼される者としてフランジRFサプライヤー、Lianhe Valve は、信頼性の高い高品質のフランジ ソリューションを求める世界中のお客様を歓迎します。当社の専門チームは、プロジェクトのニーズに合わせて迅速な見積り、技術サポート、カスタマイズされた供給オプションを提供します。
見積りや技術相談をご希望の場合は、フランジ RF のお問い合わせページから今すぐお問い合わせください。関連するものを調べるステンレス鋼フランジカテゴリを選択して、配管システムに最適なものを見つけてください。
Q1:フランジ RF と平面フランジの主な違いは何ですか?
答え:上げ面フランジにはボアの周囲に小さな盛り上がった領域があり、ガスケットの圧縮とシール性能が向上します。
Q2:RF フランジはどの規格に基づいて製造されていますか?
答え:当社の製品はANSI、DIN、JIS、EN、ASME規格に準拠しており、世界的な互換性を確保しています。
Q3:RF フランジにはどのような材質が使用できますか?
答え:用途のニーズに基づいて、ステンレス鋼、炭素鋼、合金鋼のオプションを提供します。
Q4:RF フランジは高温用途で使用できますか?
答え:はい。ステンレス鋼および合金鋼の RF フランジは、高温高圧条件下でも優れた性能を発揮します。
Q5:見積もりを依頼するにはどうすればよいですか?
答え:ウェブサイトのお問い合わせフォームまたは電子メールを通じてご連絡いただければ、簡単なお見積りと専門的な技術サポートがご利用いただけます。
