パイプラインシール用の高信頼性ステンレス鋼ブラインドフランジ

概要

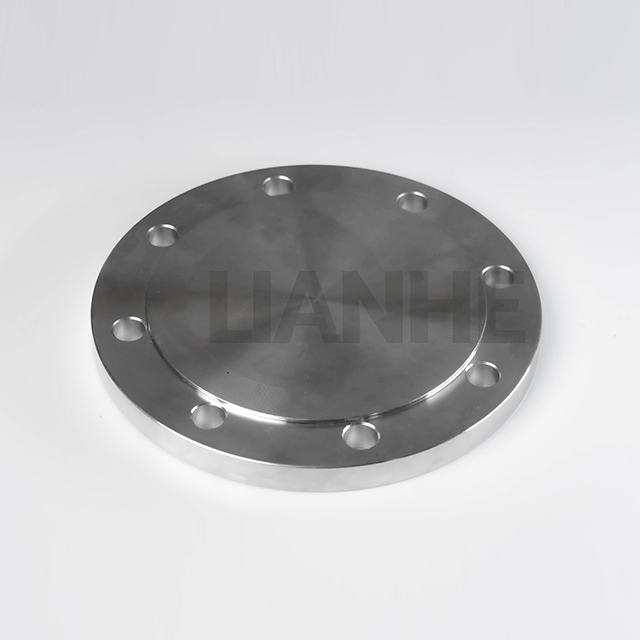

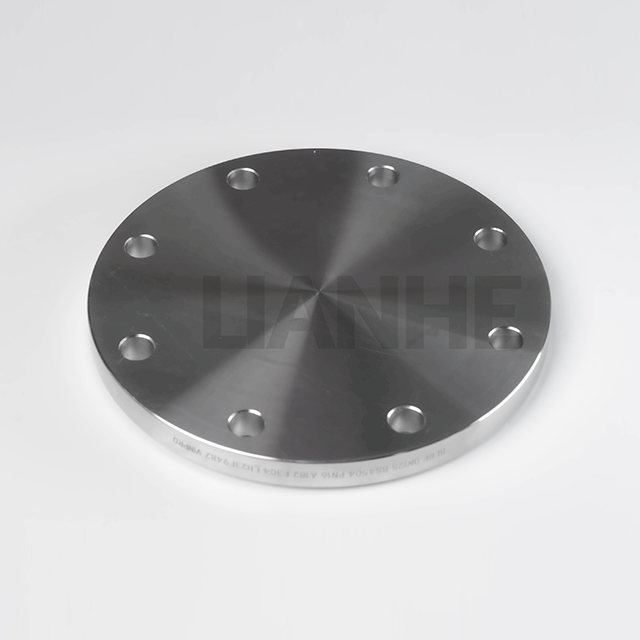

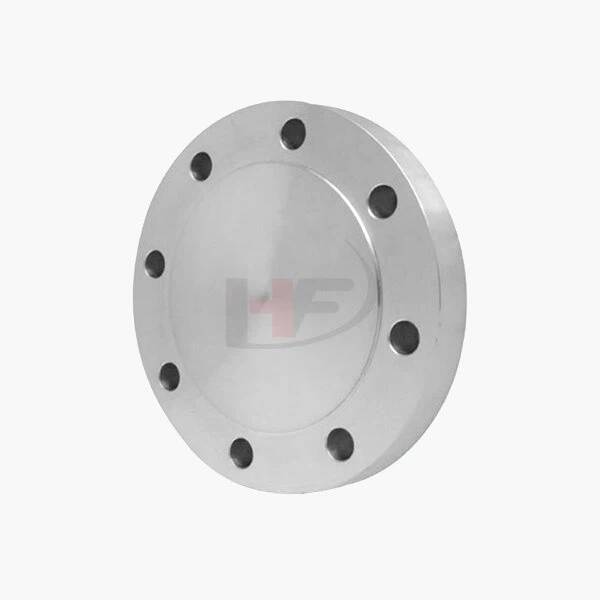

高信頼性ステンレス鋼ブラインド フランジは、パイプラインの端を永久的にシールしたり、高圧腐食環境での検査やメンテナンスのためのアクセスを提供したりするために設計された高品質のパイプ継手です。 304 または 316 ステンレス鋼で作られたこのフランジは、ANSI B16.5 に準拠したソリッドディスクとボルト穴を備えており、漏れのない性能と構造の安定性を保証します。

特徴

堅牢な構造:

ASME B16.5 (クラス 150 ～ 2500) に準拠した厚さの固体ステンレス鋼ディスク (304/316)、最大 2,500 PSI (316 ステンレス鋼、クラス 300) の使用圧力に耐えます。

滑らかな隆起面 (RF) または平面 (FF) 仕上げ (Ra ≤1.6μm) により、最適なガスケット接触を実現し、粗い表面と比較して漏れのリスクを 40% 削減します。

精密加工:

ANSI B16.5 に準拠した正確なピッチ円 (P.C.D.) で開けられたボルト穴により、嵌合フランジとの位置合わせとボルト全体への均等な荷重分散が保証されます。

面取りされたエッジによりバリが防止され、ガスケットの取り付けが容易になり、高振動用途でのソケット溶接ボルト用のザグリ穴もオプションで用意されています。

耐食性と温度耐性:

316 ステンレス鋼のバリアントは海洋および化学環境での塩化物の孔食に耐性があり、304 は一般的な工業用途 (温度範囲: -250°C ～ 800°C) に最適です。

不動態化表面 (316) により金属イオンの浸出が軽減され、食品グレードの用途に関する FDA 21 CFR Part 177 に準拠しています。

コンプライアンスと認証:

ASME B16.5、ISO 1092-1、および NACE MR0175 (316 ステンレス鋼) を満たしており、材料トレーサビリティ レポートと工場証明書を監査目的で利用できます。

応用

重要なシステムのパイプラインの密閉とアクセスに最適です。

石油とガスの下流: 硫化水素腐食に耐える 316 ステンレス鋼で、製油所や石油化学プラントのパイプラインのエンドポイントをシールします。

食べ物と飲み物: 食品に直接接触するための 3-A 衛生基準を満たす 304 ステンレス鋼を使用し、乳製品工場や醸造所のタンク洗浄用のアクセス ポートを提供します。

発電: 火力発電所の蒸気パイプラインのテストポイントをシールし、複合サイクルシステムで 550°C および 200 bar の圧力に耐えます。

海洋工学: 船体の貫通部とバラストタンクのアクセスポイントを密閉し、継続的な海水浸漬に耐える 316 ステンレス鋼を使用しています。

よくある質問

Q: アプリケーションに適したフランジ クラスを選択する方法?

答え:ASME B16.5 圧力温度表に詳細が記載されている使用圧力に基づいて選択します (例: ≤300 PSI の場合はクラス 150、≤800 PSI の場合はクラス 300)。

Q: ブラインドフランジは再利用できますか?

答え:はい、表面が損傷しておらず、完全に清掃されていれば可能です。ガスケットとボルトを交換して、確実に再密閉します。

Q: 高温蒸気に推奨するガスケット材質は何ですか?

答え:260℃を超えると劣化する PTFE ガスケットは避け、グラファイトまたは金属ジャケット付きガスケット (650℃まで) を使用してください。

Q: オフショアアプリケーション用の軽量オプションはありますか??

答え:はい、オフショア プラットフォームの DNVGL 基準を満たす、ボルト パターンを減らした軽量 316 ステンレス鋼フランジが利用可能です。
