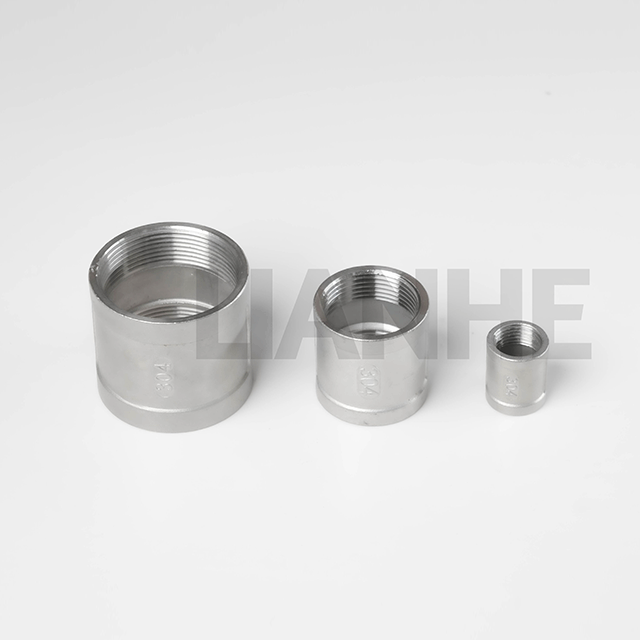

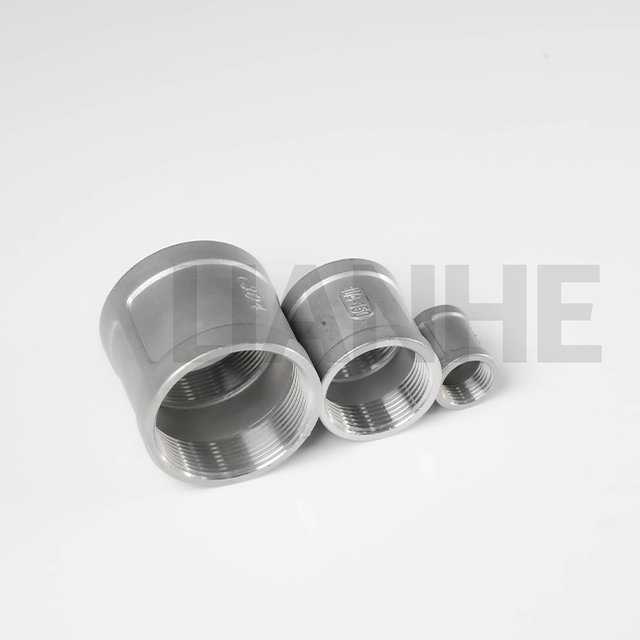

工業用ステンレス鋼製パイプ接合用カップリングソケット 150

概要

工業用グレードのステンレス鋼カップリング ソケット 150 は、機械的カップリングを使用して鋼管を接続するように設計された堅牢なパイプ継手で、産業用パイプラインに信頼性の高い耐振動ソリューションを提供します。 304 または 316 ステンレス鋼で作られたこのソケットは、溝付き端 (AWWA C606 準拠) と強化された設計を特徴としており、高圧、高振動環境でも漏れのない性能を保証します。

特徴

溝接続技術:

AWWA C606 準拠の溝付き端部は機械的カップリング (Victaulic® など) に対応し、簡単なレンチで迅速に取り付けることができ、溶接システムと比較して人件費を 40% 削減します。

溝の寸法 (深さ: 2.4 mm ±0.1 mm) は一貫したカップリングの係合を実現するために精密機械加工されており、スケジュール 40/80 のパイプに適しています。

頑丈な構造:

304 ステンレス鋼 (一般用途) または 316 ステンレス鋼 (腐食性媒体)、降伏強度 250 MPa および耐衝撃性 (シャルピー V ノッチ ≥27 J (20°C))。

最大 300 PSI (304 ステンレス鋼、スケジュール 40) の作動圧力と -46 °C ～ 650 °C の温度の定格があり、蒸気、石油、ガスの用途に適しています。

耐振動性・耐腐食性:

モリブデン合金を使用した 316 ステンレス鋼のバリエーションは、海洋環境や化学環境での孔食に耐性があり、溝付きのデザインがパイプの小さな位置ずれ (最大 3°) を吸収して応力を軽減します。

滑らかな内面 (Ra ≤1.6μm) により、大流量システムにおける乱流とスケールの蓄積が最小限に抑えられます。

設置のコンプライアンス:

異種金属（ステンレス鋼と炭素鋼など）を接続するためのオプションのガルバニック絶縁キットを使用して、ASME B16.24 および MSS SP-83 規格を満たします。

応用

耐久性の高い大口径パイプライン システムに最適:

配水: 溝付き接続により、市営水道本管と防火システム (NFPA 20 準拠) を接続し、迅速なネットワーク拡張を可能にします。

産業プラント: 塩化物応力腐食に耐える 316 ステンレス鋼を使用した、発電所および製油所の冷却水回路およびバルク材料搬送ライン。

機械システム: 振動しやすい機器接続 (例: ポンプ、発電機)。溝付きカップリングにより、動的負荷時のソケットへのストレスが軽減されます。

海洋および海洋: 海水取水システムと船舶およびプラットフォームのデッキ配管。塩水腐食や生物付着に耐える 316 ステンレス鋼を使用。

よくある質問

Q: このソケットと互換性のある最大パイプサイズはどれくらいですか??

答え:NPS のサイズは 2 インチから 48 インチまであり、大規模な産業プロジェクト向けに最大 72 インチのカスタム サイズも用意されています。

Q: ソケットはプラスチックパイプにも使用できますか??

答え:いいえ、鋼管用に設計されています。プラスチック (PVC、PP など) パイプへの接続には移行継手を使用してください。

Q: 炭素鋼管の電解腐食を防ぐにはどうすればよいですか??

答え:誘電体カップリングを取り付けるか、接続を防食テープで包み、異種金属を隔離します。

Q: カップリングボルトの推奨トルクはどれくらいですか??

答え:カップリングメーカーのガイドラインに従ってください。均一なシール圧力を確保するには、2 インチ～12 インチのソケットでは通常 50 ～ 70 N·m です。
