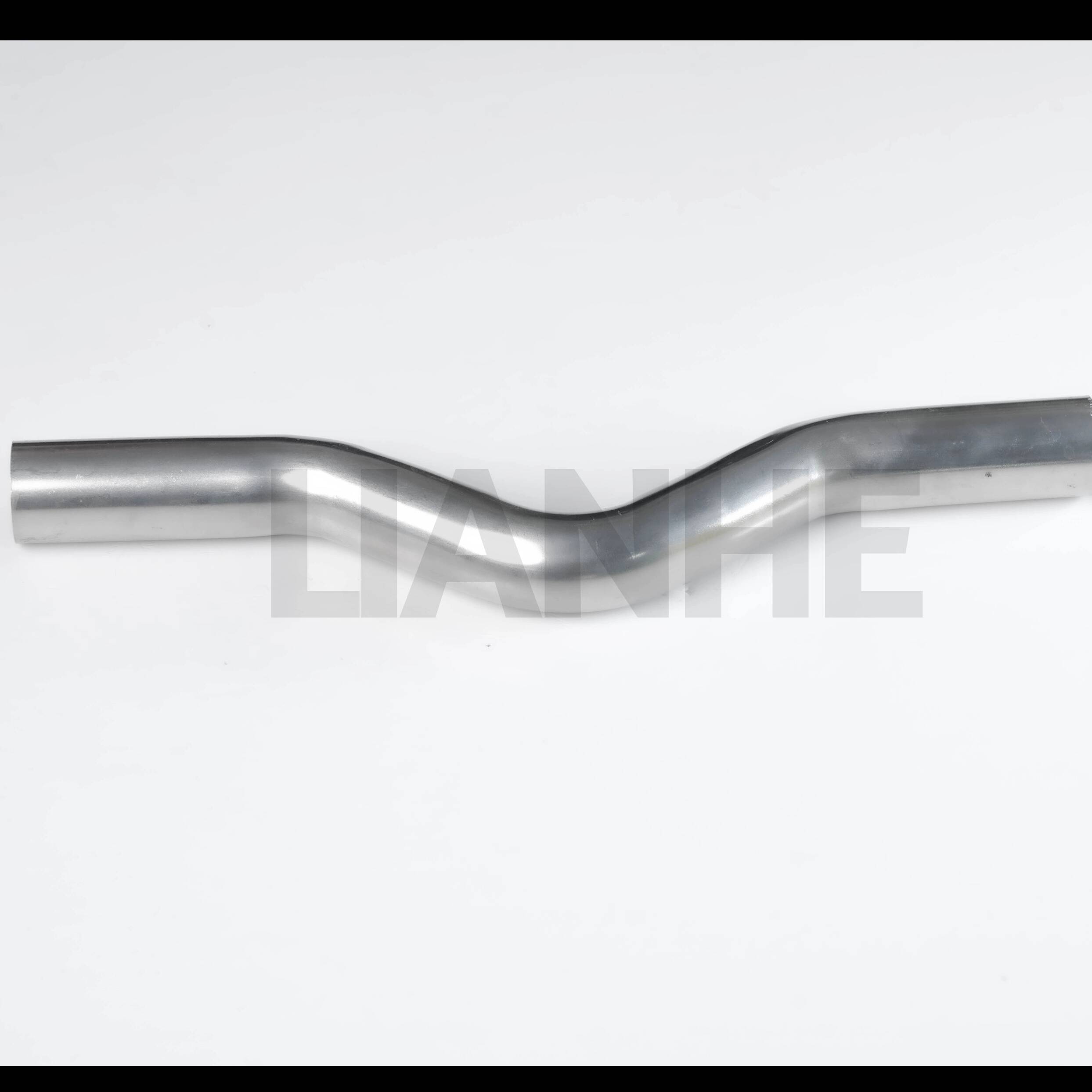

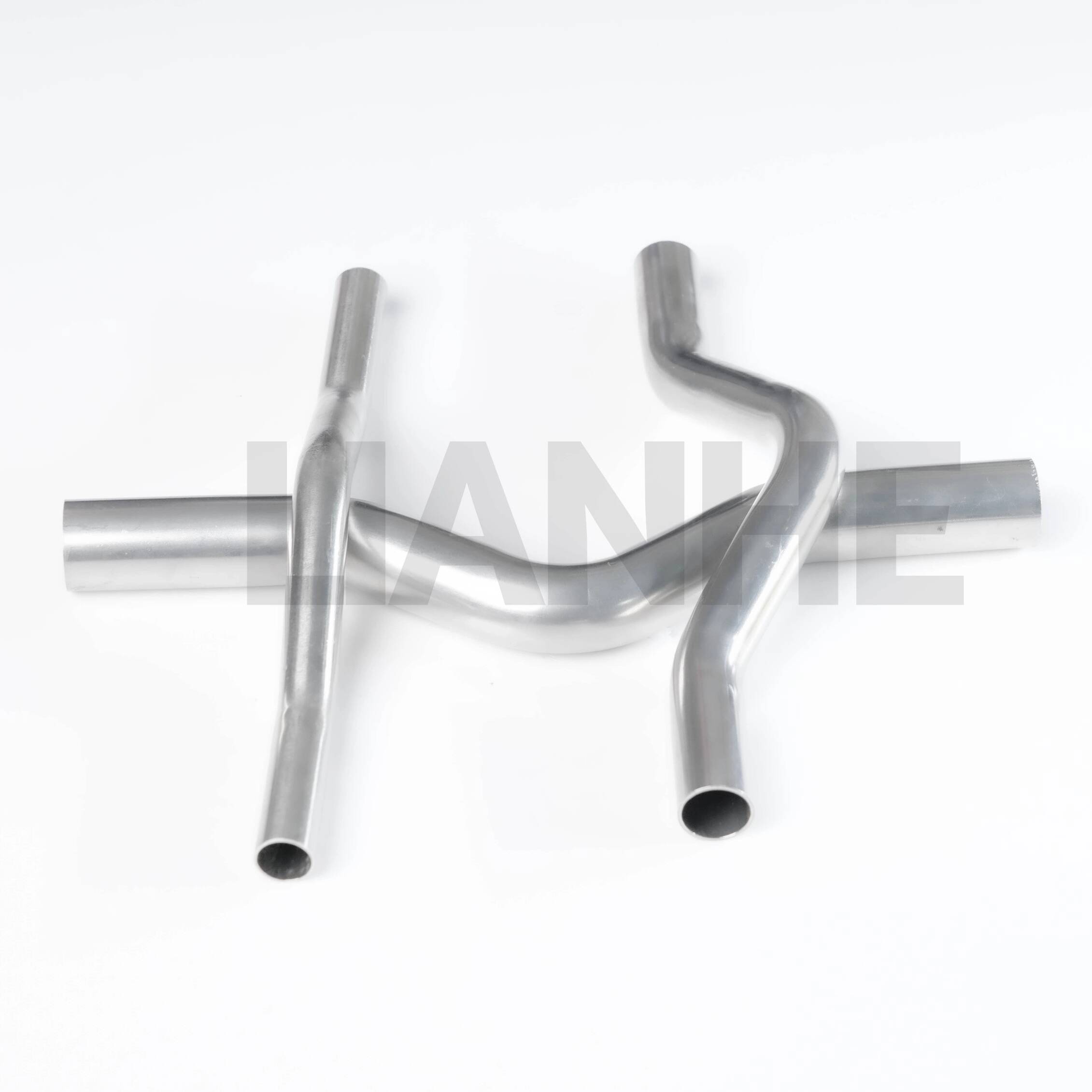

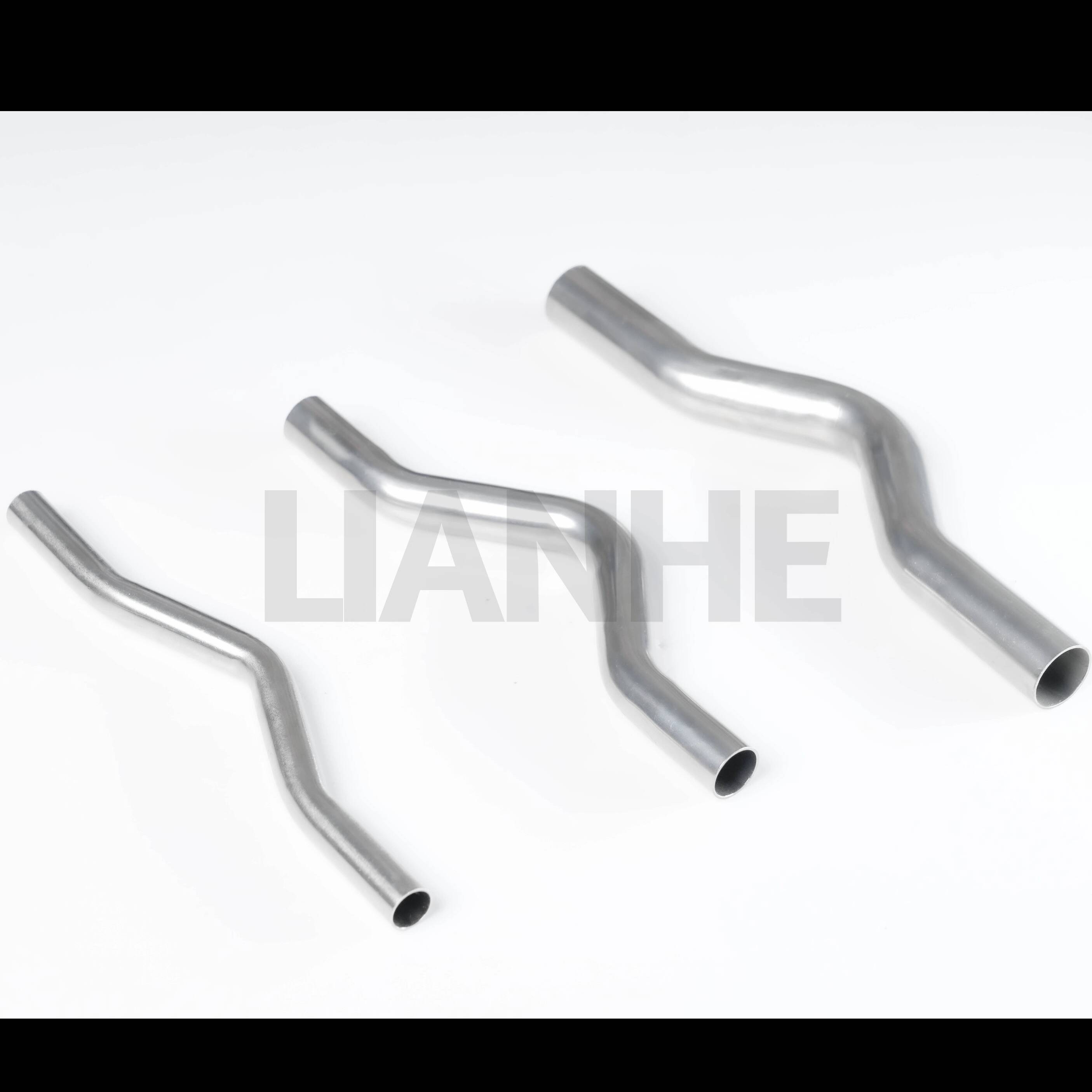

ステンレスプレスブリッジベンド

技術仕様

ブランド：蓮河

サイズ範囲:1/4"～4" (DN10～DN100)

壁の厚さ:0.6～2.0mm

利用可能な材料:

• SS304、0Cr18Ni9、S30408、SUS304、1.4301

• SS304L、S30403、1.4306

• SS316 および 0Cr17Ni12Mo2

• SS316L、S31603、1.4404

適用規格:GB/T 19228.2-2011、CJ/T 152-2016、CJ/T 466-2014、EN、DIN、および ASME

接続プロファイル:DタイプとSタイプ

シールリングの材質:CIIR、EPDM、PTFE、NBR

公称圧力:PN16

静水圧試験圧力:2.5MPa

気密試験圧力：1.05MPa

ガスケット温度範囲:-20°C ～ +110°C、ガスケットの材質と輸送媒体に応じて異なる

製造プロセス:ステンレス鋼パイプから機械的に形成されています

表面処理:振動研磨、磁気研磨、酸洗

製品マーキング:ロゴ + 外径 + 肉厚 + 材質。カスタマイズされたロゴとマーキングが利用可能です。

包装：ビニール袋、輸出用カートン、木製ケース

証明書:GB/T 19001-2016、ISO 9001:2015、該当する製品の CE 文書、および衛生ライセンス

HSコード: 7307230000

出身地:中国浙江省温州市

製品説明

LIANHE は、水、ガス、暖房、空調、および互換性のある工業用流体システム用のステンレス鋼パイプライン コンポーネントを製造しています。

SS304、SS304L、SS316、および SS316L で利用可能なこの製品は、適切な動作条件下で優れた耐食性、機械的強度、および長期的な性能を提供します。

D タイプおよび S タイプの接続プロファイルは、さまざまな配管システムおよび設置ツールの要件を満たすために利用できます。輸送媒体、使用圧力、温度に応じて複数のシールリング材質を選択できます。

主な特長

• 優れた耐食性を備えたステンレス鋼構造

• DタイプおよびSタイプの接続オプション

• SS304、SS304L、SS316、SS316L材質

• CIIR、EPDM、PTFE、NBR シール リングのオプション

• PN16 呼び圧力

• 機械的に形成された構造

• 複数の表面処理オプション

• カスタマイズされたロゴと製品マーキング

• 国際配送用の輸出梱包

ご注文前に、接続プロファイル、シールリング、材質、圧力、温度、媒体の適合性を確認する必要があります。 DタイプとSタイプの製品では、異なるプレスツールとジョーが必要になる場合があります。

アプリケーション

以下の互換性のあるアプリケーションに適しています。

• 飲料水システム

• 冷温水パイプライン

• 廃水システム

• 工業用水パイプライン

• 暖房および空調システム

• 商業ビルおよび住宅ビル

• 病院とホテル

• 船舶および海洋施設

• 環境保護装置

• 石油およびガスシステム（技術的確認の対象）

蒸気、ガス、石油、飲料水の用途には、適切な材料、ガスケット、テスト、および規制上の確認が必要です。

製品テスト

利用可能なテストは次のとおりです。

• 静水圧試験

• 気密性試験

• 負圧試験

• 引抜試験

• 冷温水温度サイクル試験

• 静水圧曲げおよびねじり試験

• 静水圧振動試験

• 静水圧衝撃試験

適用可能な試験項目およびサンプリング率は、製品の仕様、規格、および注文要件によって異なります。

品質管理

LIANHE は、生産全体を通して工程内検査と最終検査を適用します。

1. 原材料のグレード、外径、肉厚を検査します。

2. 切断後の長さとパイプ端の状態を確認してください。

3. 成形後にソケットの寸法と肉厚を検査します。

4. 該当する場合は、溶接寸法と表面品質を確認します。

5. 熱処理後の製品寸法を検査します。

6. 研磨または酸洗後の表面品質を確認します。

7. 油圧試験や気密試験を行います。

8. 出荷前に製品のマーク、数量、梱包を確認してください。

検査書類

利用可能な文書は次のとおりです。

• EN 10204 3.1 材料試験証明書

• 原材料検査証明書

• 寸法検査報告書

• 水圧・気密性試験報告書

• 放射線検査報告書（該当する場合）

• 第三者検査報告書

生産能力

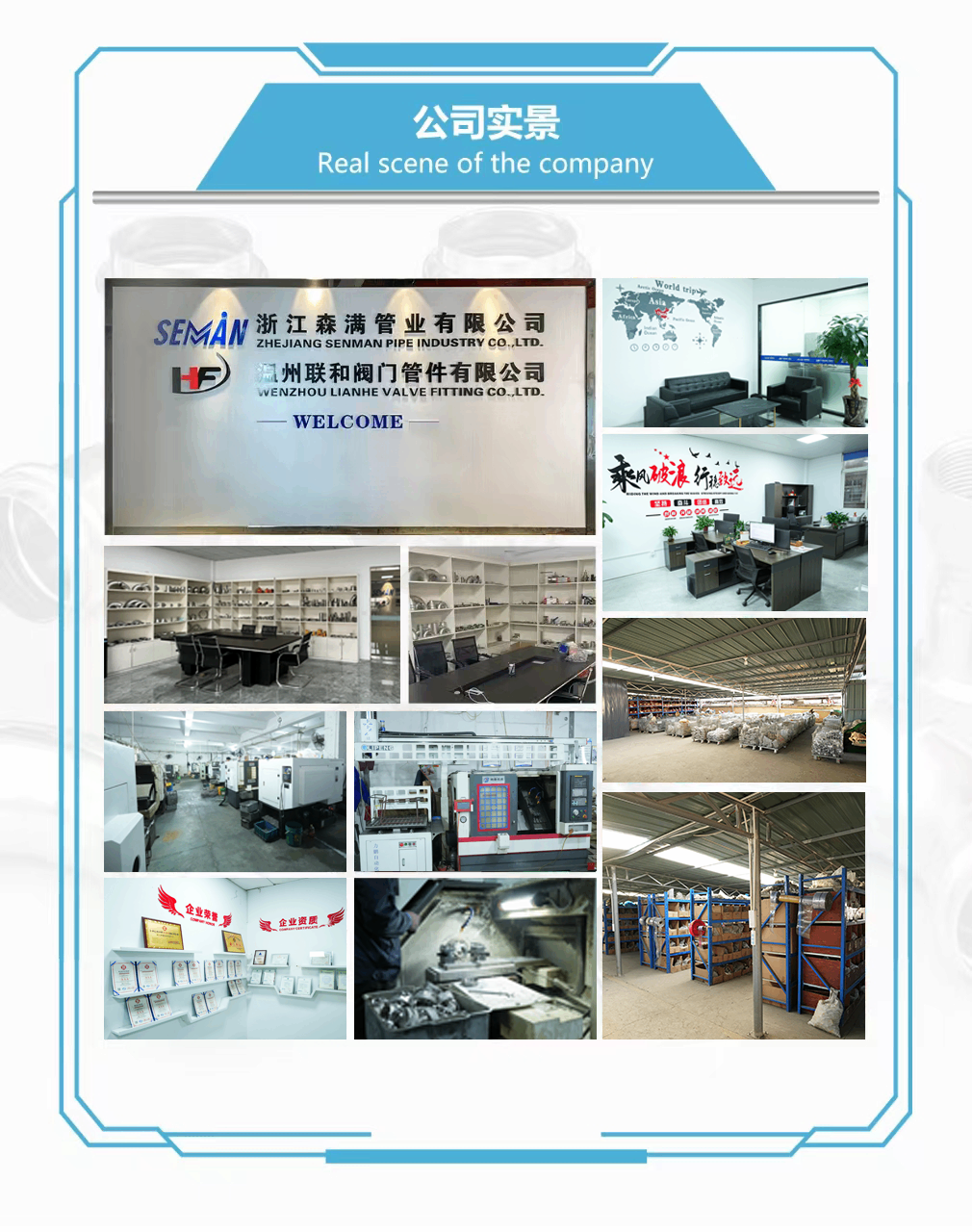

当社の工場には、自動パイプ溶接ライン、レーザー切断機、成形機、CNC旋盤、パイプ曲げ装置、研磨機、溝入れ装置、油圧・気密検査装置、レーザーマーキング装置、輸出梱包装置などを備えております。

注文情報

MOQ:製品の仕様と在庫状況によって異なりますが、通常は 5 ～ 10 個です。

無料サンプル:選択された標準製品で利用可能。速達料金は通常、受取人が支払います。

見積時間:通常、完全な仕様を受け取ってから 3 作業時間以内に。

納期：在庫のある通常商品の場合は約 3 ～ 7 日、新品の場合は約 25 日かかります。

支払い条件:配達前に30％のT / Tデポジットと70％の残高。 Western Union、PayPal、およびその他の合意された方法が利用可能です。

配送条件:EXW、FOB、CFR、CIF、DDP、および DDU。

交通機関：海、空、陸上輸送、または国際エクスプレス。

保証：確認された製造上の欠陥に対して 1 年間。

メーカー:蓮河
出身地:中国浙江省温州市
