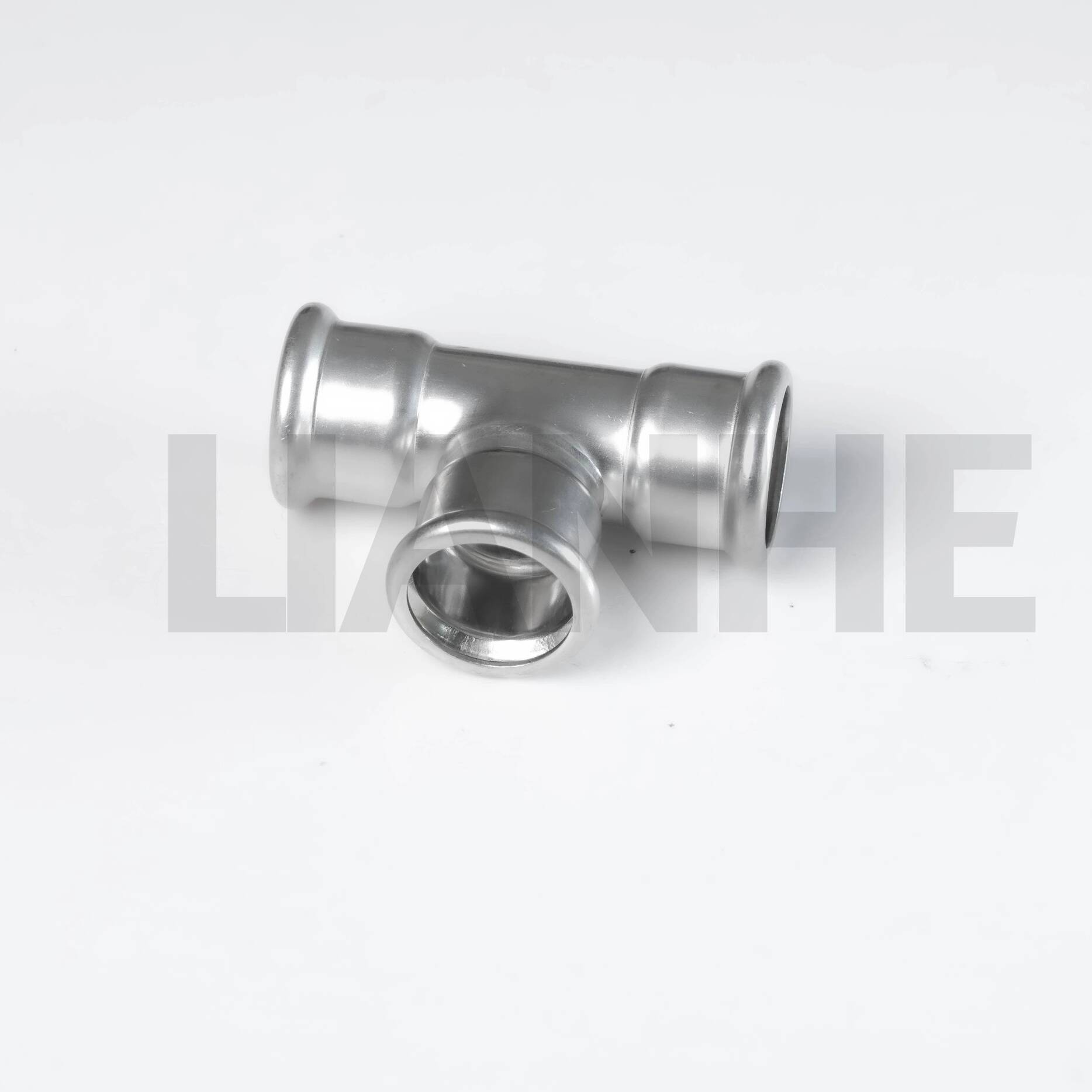

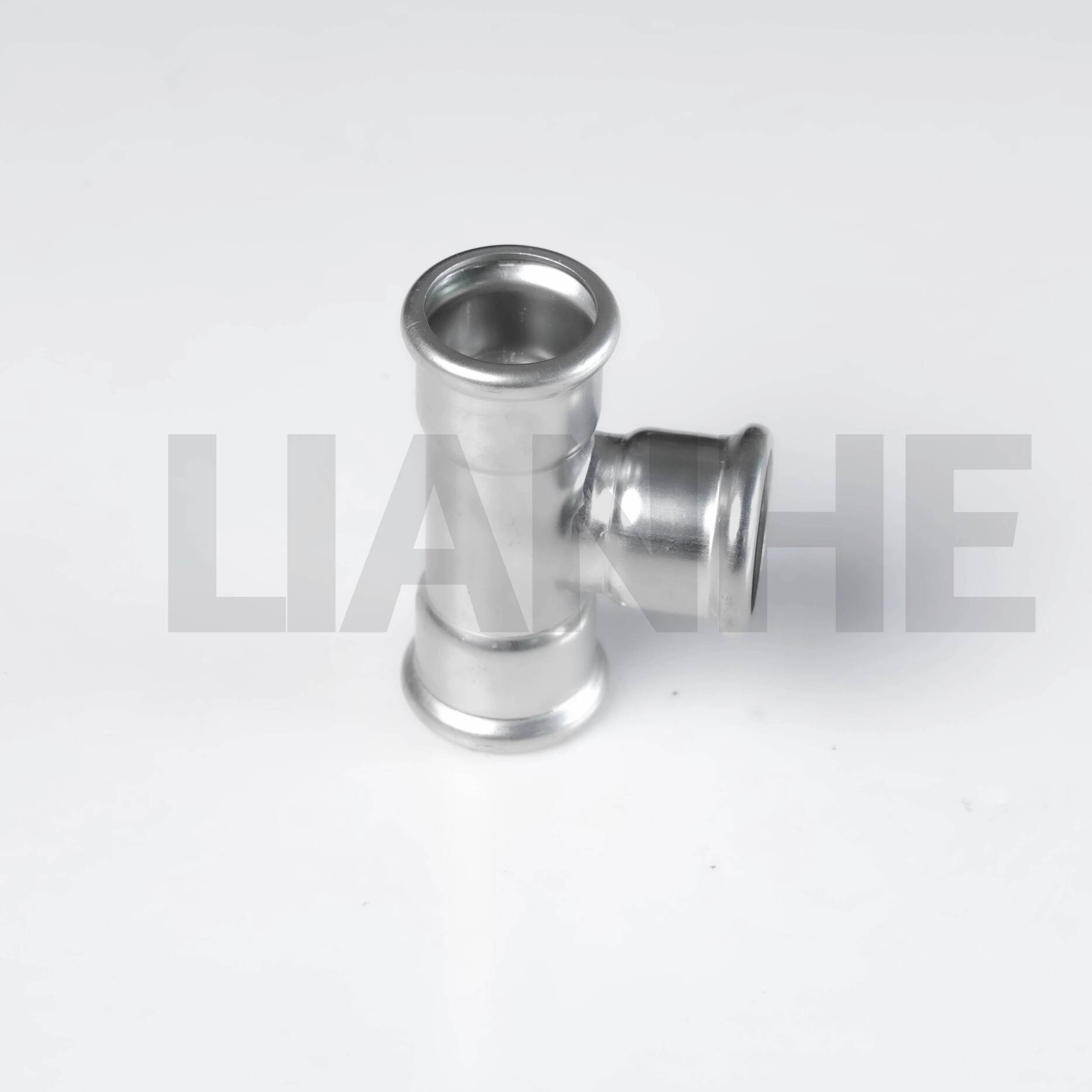

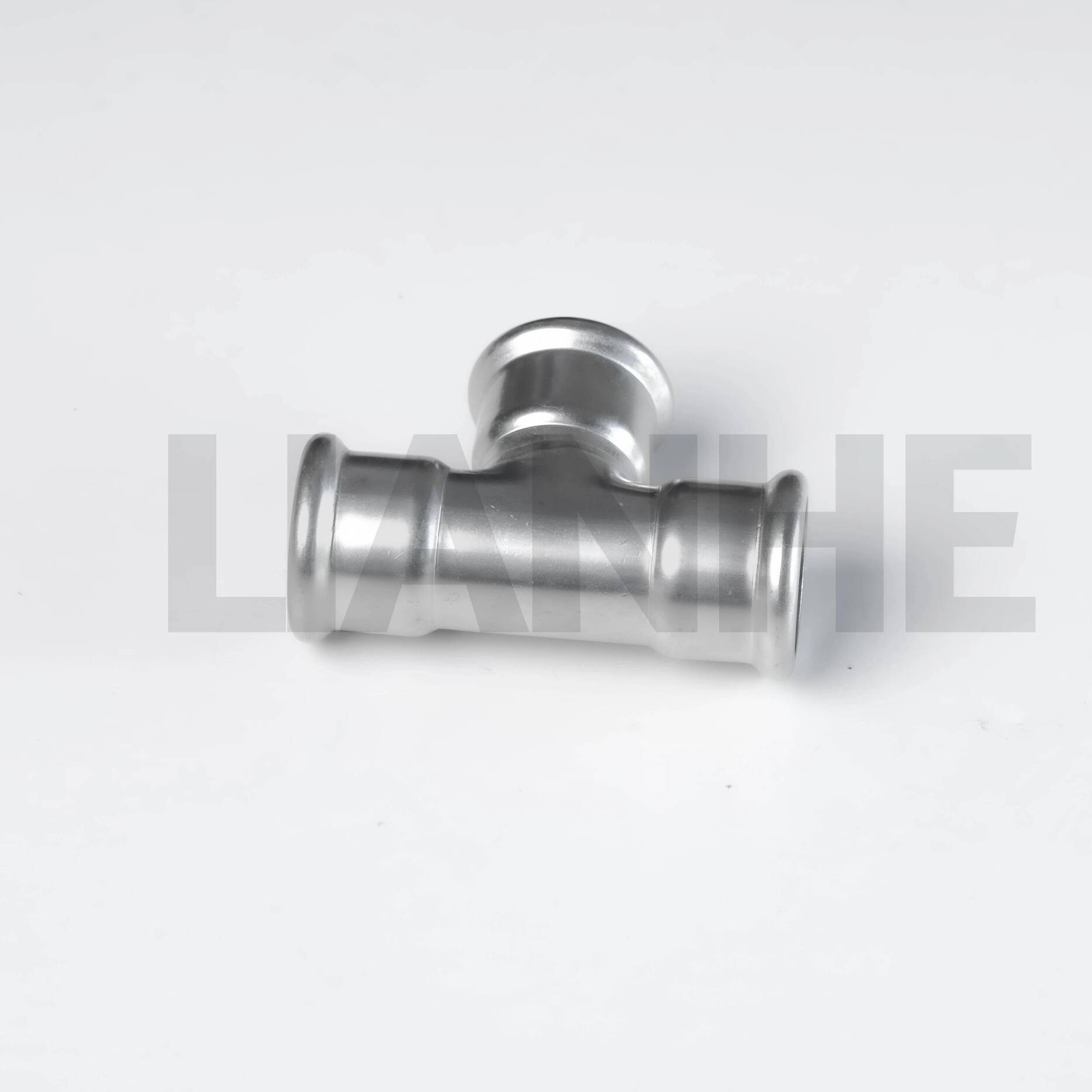

LIANHE ステンレス鋼 D タイプ プレス イコール ティーは、配管システム内で互換性のある流体を分配または結合するために、同じ呼び径の 3 つの圧入接続を提供します。
火炎を使用しないプレス接続により、設置が簡素化され、現場での溶接やねじ切りの必要性が軽減されます。ステンレス鋼構造により、耐食性、機械的強度、長寿命が実現します。
サイズ範囲:1/4"～4" (DN10～DN100)
壁の厚さ:0.6～2.0mm
適用規格:GB/T 19228.2-2011、CJ/T 152-2016、CJ/T 466-2014、EN、DIN、および ASME
利用可能な材料:
0Cr18Ni9、SS304、S30408、SUS304、1.4301
0Cr17Ni12Mo2、SS316、SUS316
SS304L、S30403、1.4306
SS316L、S31603、1.4404
シールリングの材質:CIIR、EPDM、PTFE、NBR
接続タイプ:D型3端プレス接続
公称圧力:PN16
静水圧試験圧力:2.5MPa
気密試験圧力：1.05MPa
ガスケット温度範囲:-20°C ～ +110°C、選択した材料と媒体に応じて異なります
製造プロセス:ステンレス鋼パイプから機械的に形成されています
表面処理:振動研磨、磁気研磨、酸洗
製品マーキング:ロゴ + 外径 + 肉厚 + 素材。カスタマイズされたマーキングが利用可能です。
包装：ビニール袋、輸出用カートン、木製ケース
証明書:GB/T 19001-2016、ISO 9001:2015、該当する製品の CE 文書、および衛生ライセンス
ブランド：蓮河
HSコード: 7307230000
出身地:中国浙江省温州市
互換性のある飲料水、冷温水、廃水、工業用水、石油、ガスシステムに適しています。
典型的なアプリケーションには次のものがあります。
Water supply and drainage systems
暖房および空調システム
ガス配管システム
工業用水パイプライン
商業ビルおよび住宅ビル
船、病院、ホテル
環境保護プロジェクト
3 つの等しいサイズのプレス接続
火を使わずに迅速に設置
優れた耐食性
低い流動抵抗
正しく取り付けられた場合の信頼性の高いシール
優れた耐振動性
設置時間と人件費の削減
複数の材質とシールリングが利用可能
適切なパイプカッターを使用してステンレス鋼パイプを直角に切断します。
シールリングの損傷を防ぐために、内部および外部のバリを取り除きます。
パイプの端と継手のソケットを清掃します。
シール リングが正しい位置にあり、損傷していないことを確認します。
必要な挿入深さをパイプにマークします。
パイプをソケットに完全に差し込みます。
指定されたD型プロファイルに適合したプレスツールとジョーを使用してください。
プレスサイクルを完了し、接合部を目視検査します。
該当する規格に従って圧力または漏れテストを実行します。
S 形、V 形、M 形ジョーは、製品との適合性が確認されていない限り使用しないでください。
原材料グレード、外径、肉厚検査
切断とパイプ端の検査
ソケット、成形後の寸法検査
該当する場合、溶接および表面検査
熱処理・表面仕上げ後の検査
油圧・気密試験
製品のマーキングと包装検査
利用可能な文書には、EN 10204 3.1 材料試験証明書、原材料証明書、寸法報告書、油圧試験報告書、第三者検査報告書などがあります。該当する場合には、放射線検査レポートが提供される場合があります。
MOQ:サイズと在庫状況に応じて、通常 5 ～ 10 個入ります。
無料サンプル:選択された標準製品で利用可能。特急料金は通常、受取人が支払います。
見積時間:通常は勤務時間3時間以内です。
見積書の有効期間:通常は 3 ～ 7 日です。
納期：在庫のある通常商品の場合は約 3 ～ 7 日、新品の場合は約 25 日かかります。
支払い条件:配達前に30％のT / Tデポジットと70％の残高。
配送条件:EXW、FOB、CFR、CIF、DDP、および DDU。配送は、海上、航空、陸上輸送、または国際エクスプレスで手配できます。
保証：確認された製造上の欠陥に対して 1 年間。
メーカー:蓮河
出身地:中国浙江省温州市
