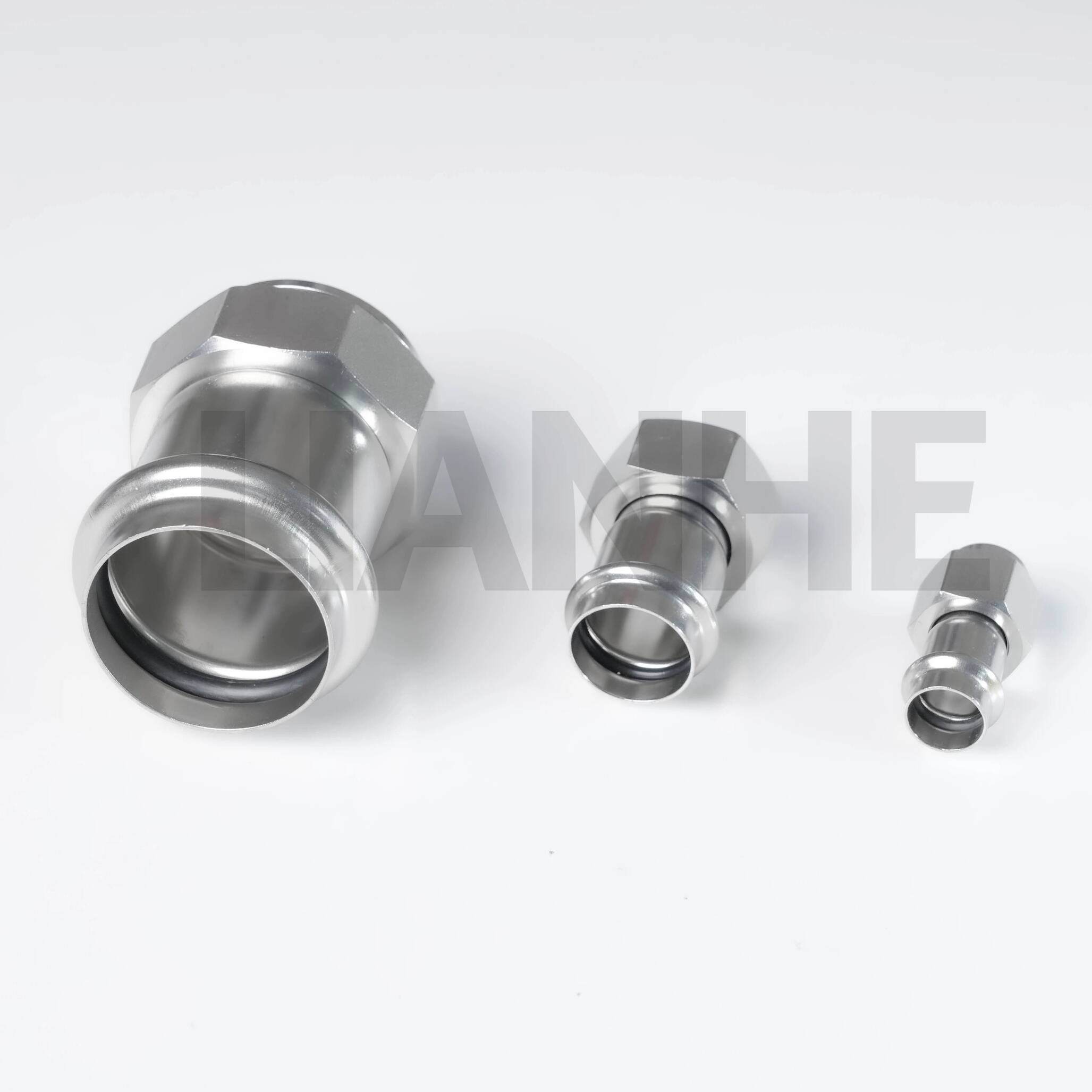

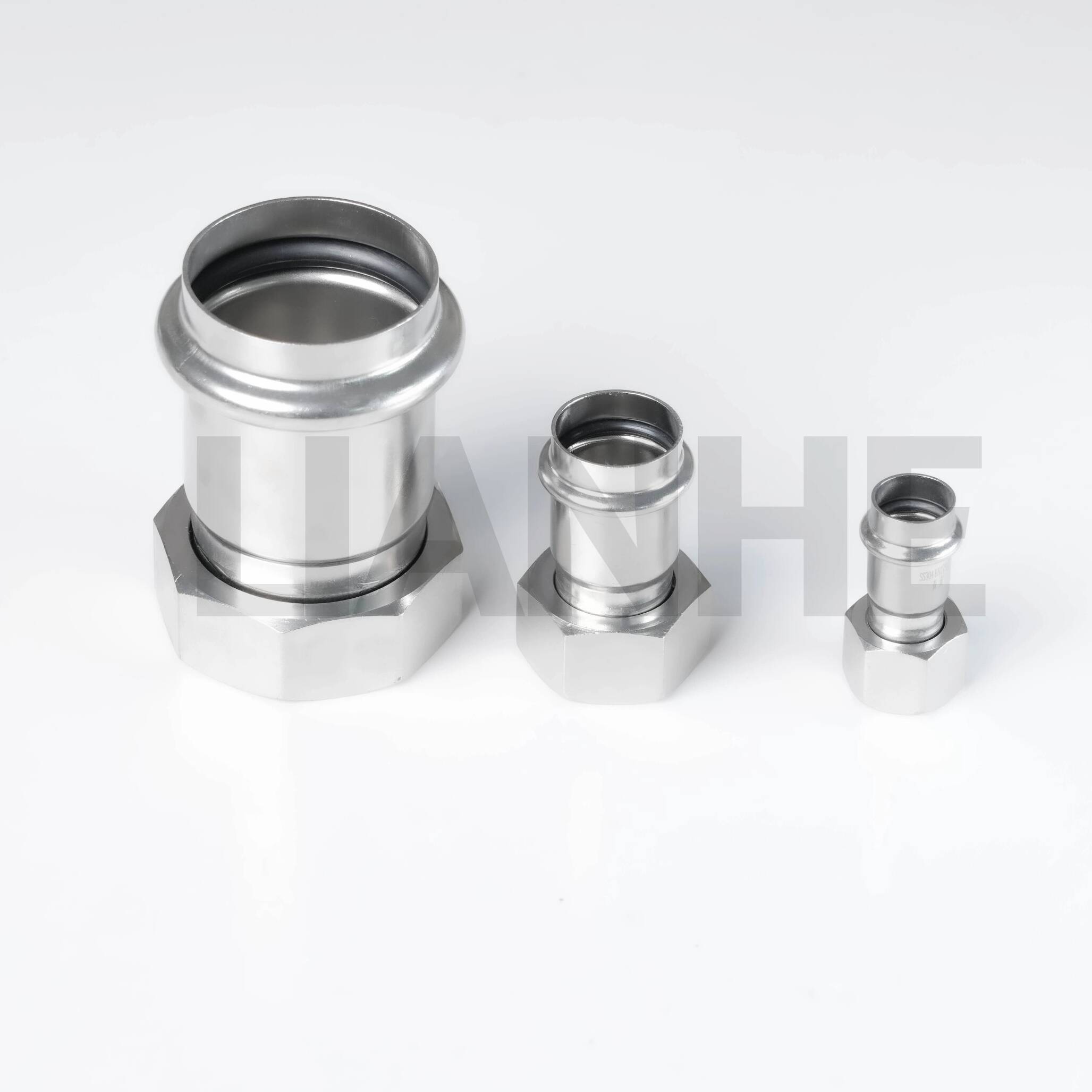

ステンレス製S型プレスユニオンカップリング

製品説明

LIANHE ステンレス鋼 S タイプ プレス ユニオン カップリングは、同じ呼び径の 2 本の互換性のあるパイプを接続します。

火炎を使用しないプレス接続により、設置が簡素化され、現場での溶接やねじ切りの必要性が軽減されます。ステンレス鋼構造により、優れた耐食性、機械的強度、長寿命が得られます。

技術仕様

サイズ範囲:1/4"～4" (DN10～DN100)

壁の厚さ:0.6～2.0mm

適用規格:GB/T 19228.2-2011、CJ/T 152-2016、CJ/T 466-2014、EN、DIN、および ASME

利用可能な材料:

• 0Cr18Ni9、SS304、S30408、SUS304、1.4301

• 0Cr17Ni12Mo2、SS316、SUS316

• SS304L、S30403、1.4306

• SS316L、S31603、1.4404

シールリングの材質:CIIR、EPDM、PTFE、NBR

接続タイプ:S型プレス接続

公称圧力:PN16

静水圧試験圧力:2.5MPa

気密試験圧力：1.05MPa

ガスケット温度範囲:-20°C ～ +110°C、選択した材料と媒体に応じて異なります

製造プロセス:ステンレス鋼パイプから機械的に形成されています

表面処理:振動研磨、磁気研磨、酸洗

製品マーキング:ロゴ + 外径 + 肉厚 + 素材。カスタマイズされたマーキングが利用可能です。

包装：ビニール袋、輸出用カートン、木製ケース

証明書:GB/T 19001-2016、ISO 9001:2015、該当する製品の CE 文書、および衛生ライセンス

ブランド：蓮河

HSコード: 7307230000

出身地:中国浙江省温州市

アプリケーション

互換性のある飲料水、冷温水、廃水、工業用水、石油、ガスシステムに適しています。

一般的な用途には、給水、暖房、空調、工業用配管、商業ビル、住宅ビル、船舶、病院、ホテルなどがあります。

製品の利点

1. 同じ直径の 2 本のパイプを接続します

2. 火を使わずに迅速に設置

3. 優れた耐食性

4. 低い流動抵抗

5. 正しく取り付けられた場合の信頼性の高いシール

6. 優れた耐振動性

7. 設置時間と人件費の削減

8. 複数の材質とシールリングが利用可能

インストール

1. パイプを直角に切断し、内外のバリを取り除きます。

2. パイプの端と継手のソケットを清掃します。

3. シールリングが正しい位置にあることを確認してください。

4. 必要な挿入深さをマークします。

5. 両方のパイプをカップリングに完全に挿入します。

6. 指定されたS型プロファイルに適合したプレスツールとジョーを使用してください。

7. 両方のジョイントを検査し、必要な圧力テストまたは漏れテストを実行します。

品質管理

標準検査には、原材料の検証、肉厚測定、ソケット検査、表面検査、水圧および気密検査、製品マーキング、および包装検査が含まれます。

利用可能な文書には、EN 10204 3.1 材料試験証明書、原材料証明書、寸法報告書、油圧試験報告書、第三者検査報告書などがあります。該当する場合には、放射線検査レポートが提供される場合があります。

商業条件

MOQ:サイズと在庫状況に応じて、通常 5 ～ 10 個入ります。

無料サンプル:選択された標準製品で利用可能。特急料金は通常、受取人が支払います。

見積時間:通常は勤務時間3時間以内です。

納期：通常品の場合は約3〜7日、新品の場合は約25日かかります。

支払い条件:配達前に30％のT / Tデポジットと70％の残高。

配送条件:EXW、FOB、CFR、CIF、DDP、および DDU。

保証：確認された製造上の欠陥に対して 1 年間。

メーカー:蓮河
出身地:中国浙江省温州市
