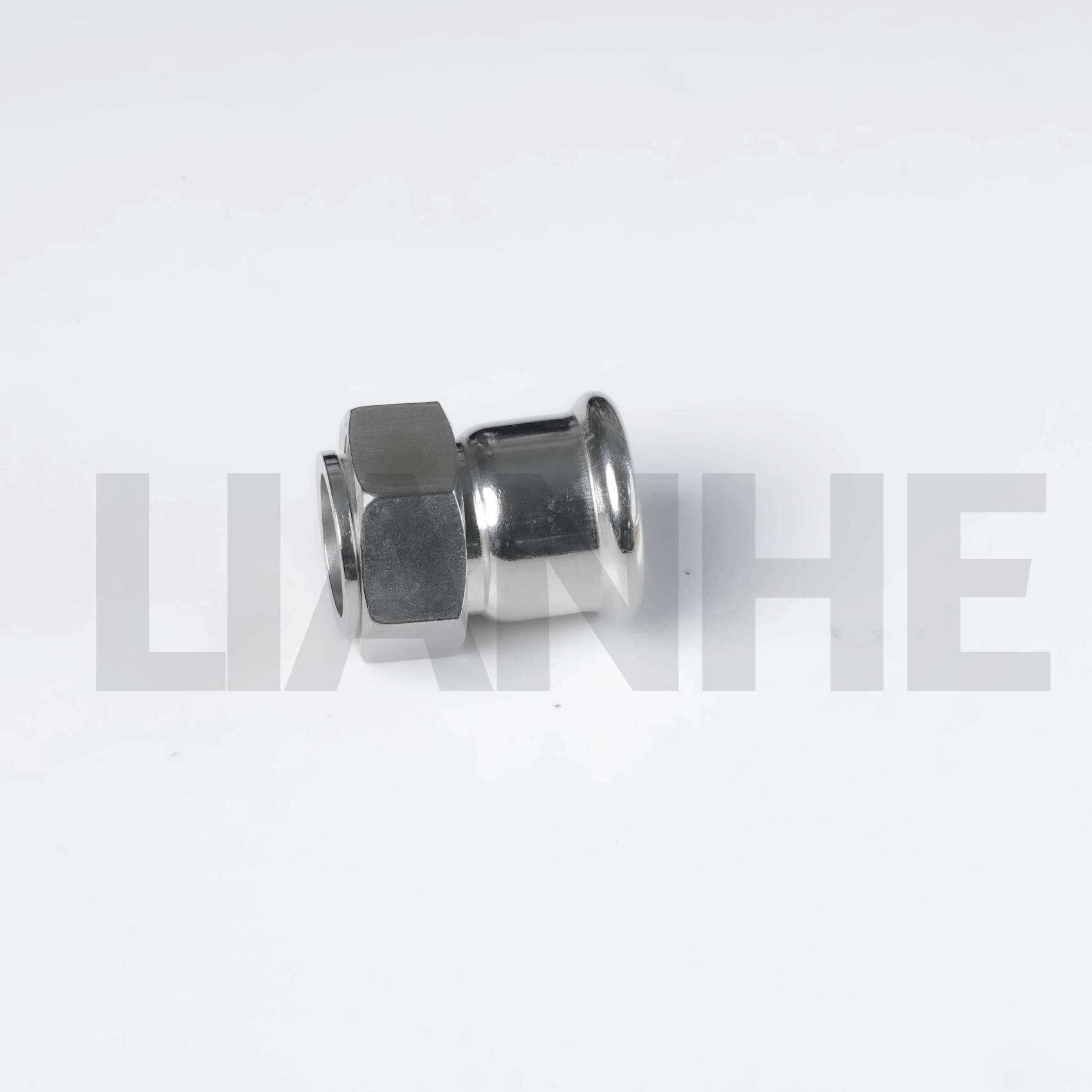

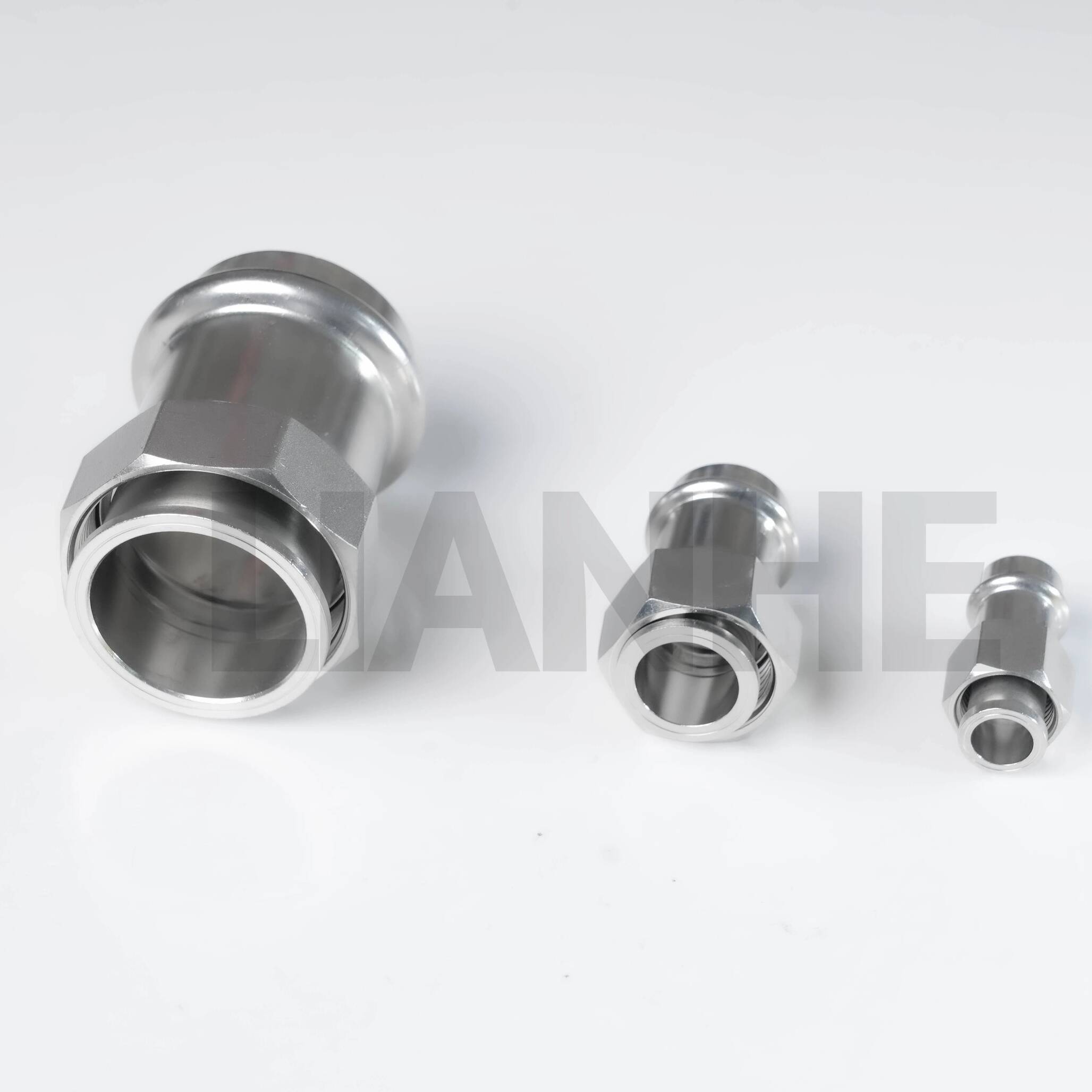

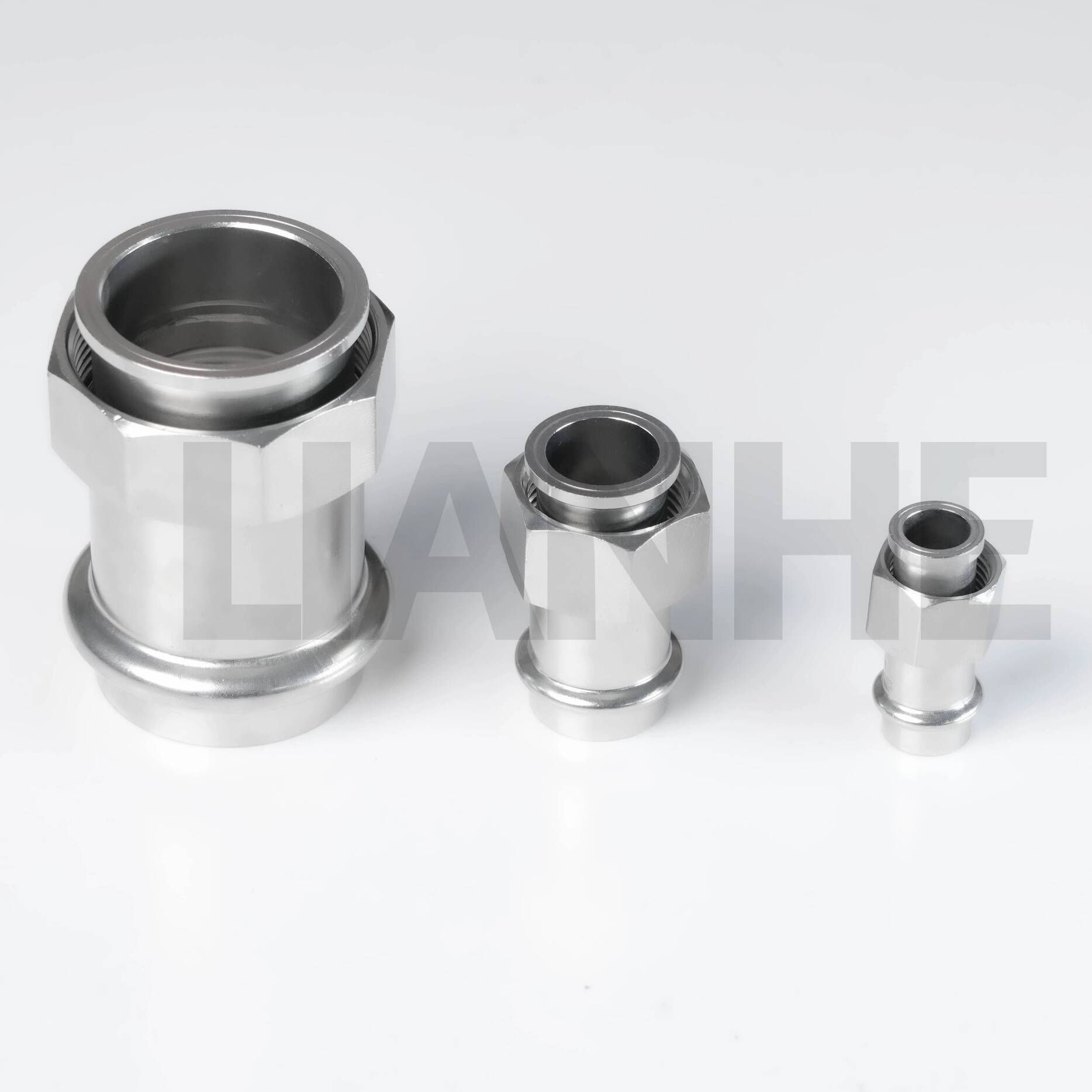

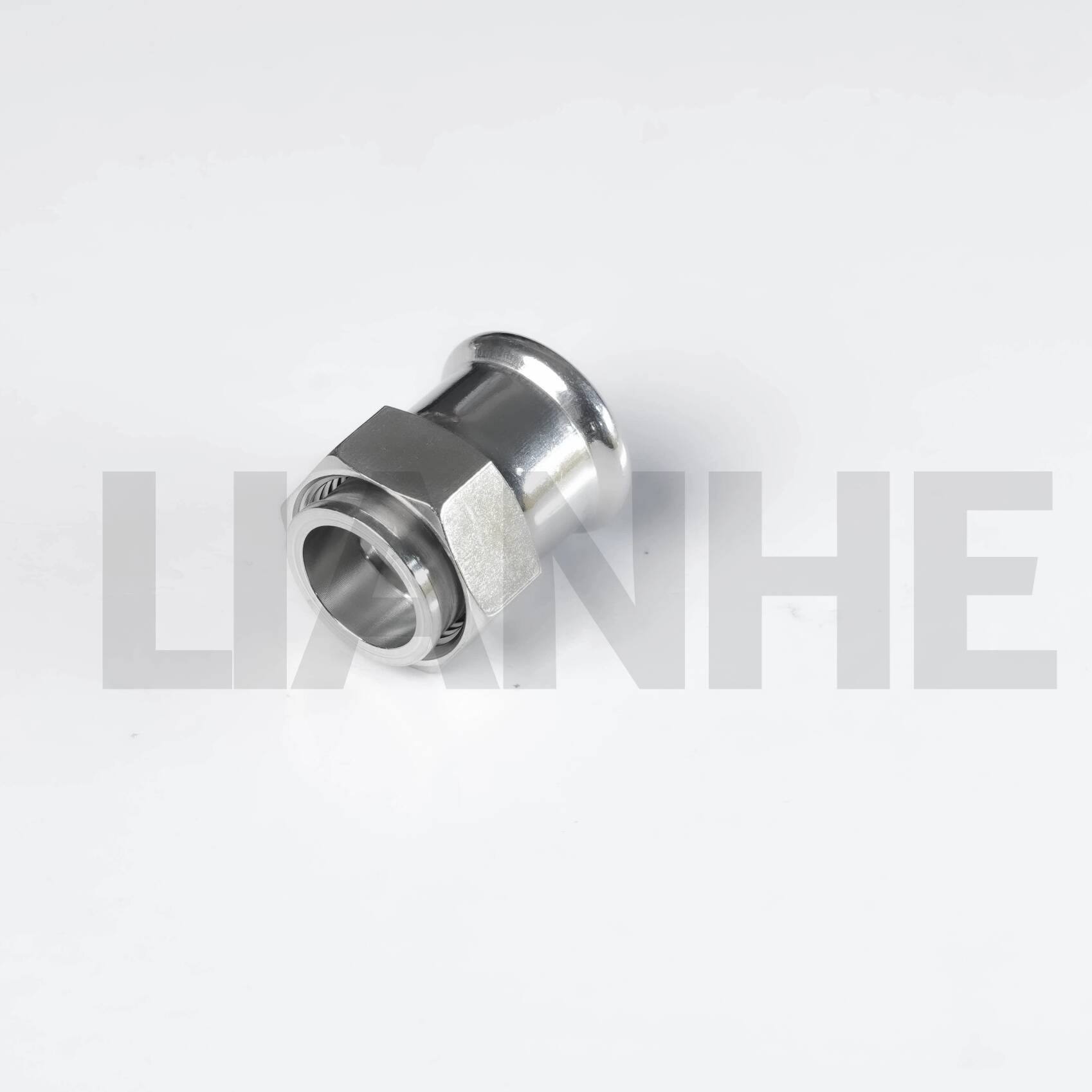

ステンレス製プレスユニオン/カップリング

技術仕様

サイズ範囲:1/4"～4" (DN10～DN100)

壁の厚さ:0.6～2.0mm

適用規格:GB/T 19228.2-2011、CJ/T 152-2016、CJ/T 466-2014、EN、DIN、および ASME

利用可能な材料:

• 0Cr18Ni9、SS304、S30408、SUS304、1.4301

• 0Cr17Ni12Mo2、SS316、SUS316

• SS304L、S30403、1.4306

• SS316L、S31603、1.4404

利用可能なシールリングの材質:CIIR、EPDM、PTFE、NBR

ソケットエンドのオプション:DタイプとSタイプ

利用可能なねじ規格:NPT、BSPP、BSPT

公称圧力:PN16

静水圧試験圧力:2.5MPa

気密試験圧力：1.05MPa

適用ガスケット温度範囲:-20℃～+110℃

製造プロセス:ステンレス鋼パイプから機械的に形成されています

表面処理オプション:振動研磨、磁気研磨、酸洗

製品マーキング:ロゴ – 外径 – W.T. – 素材。特定の注文要件に応じて、顧客のロゴ、プライベート ブランド、バッチ情報、その他のカスタマイズされたマーキングを適用できます。

標準梱包:ビニール袋、輸出用カートン、木製ケース

証明書:GB/T 19001-2016、ISO 9001:2015、該当する製品の CE 文書、および衛生ライセンス

ブランド：蓮河

HSコード: 7307230000

出身地:中国浙江省温州市

実際の使用圧力と温度の制限は、製品のサイズ、壁の厚さ、ステンレス鋼のグレード、シールリングの材質、輸送媒体、ねじの規格、ソケットのプロファイル、および該当するプロジェクトの要件によって異なります。

対象メディア

この製品は、以下を含むさまざまな互換性のある液体および気体媒体で使用するために供給できます。

• 飲料水

• 冷水と温水

• 廃水

• 工業用水

• 油および互換性のある液体媒体

• ガスおよび互換性のあるガス媒体

材質やシールリングを選択する前に、輸送媒体、使用圧力、使用温度、設置環境との適合性をお客様にてご確認ください。

応用分野

これらの製品は、次のようなさまざまな商業、住宅、産業、海洋、インフラストラクチャのプロジェクトで使用できます。

• エンジニアリングおよびインフラストラクチャ プロジェクト

• 船舶および海洋施設

• 商業ビル

• 住宅用建物

• 病院および医療施設

• ホテルや公共施設など

• 環境保護装置

• 水処理システム

• 暖房設備

• 空調システム

• 産業用加工施設

これらは、給水システム、ガス分配システム、直接飲料水パイプライン、廃水システム、環境保護パイプライン、蒸気システム、暖房ネットワーク、空調パイプライン、および工業用水システムに適用される可能性があります。

最終的な構成は、作動圧力、作動温度、ステンレス鋼グレード、シールリングの材質、ネジの種類、接続プロファイル、および現地のプロジェクト標準に従って選択する必要があります。

製品の利点

1. 高い機械的強度と構造的安定性

2. 優れた耐食性と耐酸化性

3. 長い耐用年数

4. 低い内部流動抵抗

5. 優れた振動性能と耐震性能

6. 信頼できる接続パフォーマンス

7. 環境に配慮したステンレススチール構造

8. 素早くて便利な取り付け

9. 許可されている場合は隠蔽設置に適しています

10. 全体的な設置コストとメンテナンスコストの削減

11. 耐摩耗性と変形性に優れています

12. 適切な飲料水システムのための衛生的な構造

13. 漏れのリスクを軽減しながら信頼性の高いシール性能を実現

信頼性の高い性能を得るには、正しいパイプの準備、挿入深さ、シールリングの選択、ねじの識別、ツールの校正、および最終検査が不可欠です。

D タイプと S タイプのソケット プロファイルには、異なるプレス ツールまたはジョーが必要になる場合があります。お客様は注文および設置の前に、必要な接続プロファイルを確認する必要があります。

NPT、BSPT、BSPP ねじのプロファイルとシール方法は異なります。寸法およびシールの互換性が技術的に確認されていない限り、交換して接続しないでください。

製品テスト

利用可能なテスト手順は次のとおりです。

• 静水圧試験

• 気密性試験

• 使用圧力試験

• 負圧試験

• 引抜試験

• 冷温水温度サイクル試験

• 静水圧曲げおよびねじり試験

• 静水圧振動試験

• 静水圧衝撃試験

選択した仕様、準拠規格、用途、確認した検査計画により、適用できる検査項目とサンプリング率が異なります。

納品検査

製品は出荷前に検査されます。標準出荷検査の対象範囲:

• 材質グレード

• 表面状態

• 製品寸法

• 外径と肉厚

• ソケット寸法

• ねじ寸法（該当する場合）

• 静水圧性能

• 気密性能

• 製品マーク

• 数量と梱包

工場検査報告書と証明書

検査レポートおよびサポート品質文書は、以下を含む確認済みの注文要件に従って提供できます。

• EN 10204 3.1 材料試験証明書

• 原材料検査証明書

• 放射線検査報告書（該当する場合）

• 油圧シール試験報告書

• ねじ山検査レポート (該当する場合)

• ソケットおよび寸法検査報告書

• 第三者検査報告書

• その他のプロジェクト固有の品質文書

必要な検査範囲、検査率、文書、および第三者立会いの取り決めは、生産前に確認する必要があります。

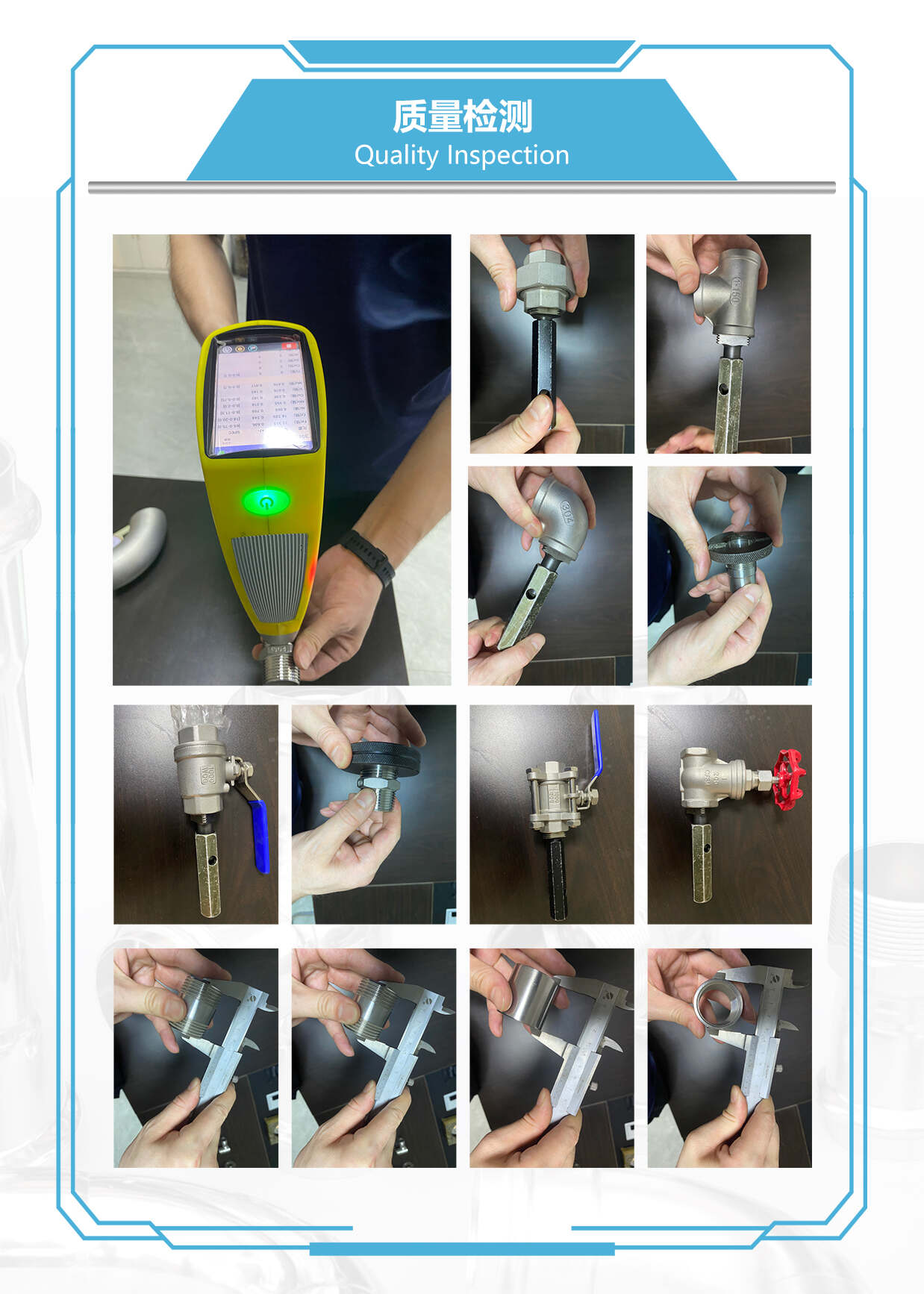

製品の品質管理

LIANHEは、生産全体を通して工程内および最終検査手順を適用します。製品は出荷前に検査され、その材質、寸法、表面、接続領域、マーキング、および梱包が確認された注文要件を満たしているかどうかが確認されます。

主な品質管理手順には次のものが含まれます。

1. 入荷した原材料の外径、肉厚、材質グレード、表面状態を検査します。

2. 切断後の素材の長さ、切断位置、端の状態を確認します。

3. 機械加工および機械成形後のソケット、外径、肉厚、ねじ山、その他の重要な寸法を検査します。

4. 該当する場合、溶接および成形後の溶接寸法、溶接の外観、および表面品質をチェックします。

5. 熱処理後の製品表面、寸法、接続部を検査します。

6. 振動研磨、磁気研磨、酸洗等の表面処理後の表面品質を確認します。

7. 適用される検査要件に基づいて水圧試験と気密試験を実施します。

8. 出荷前に製品のマーク、数量、梱包材、ラベル、出荷マークを検査します。

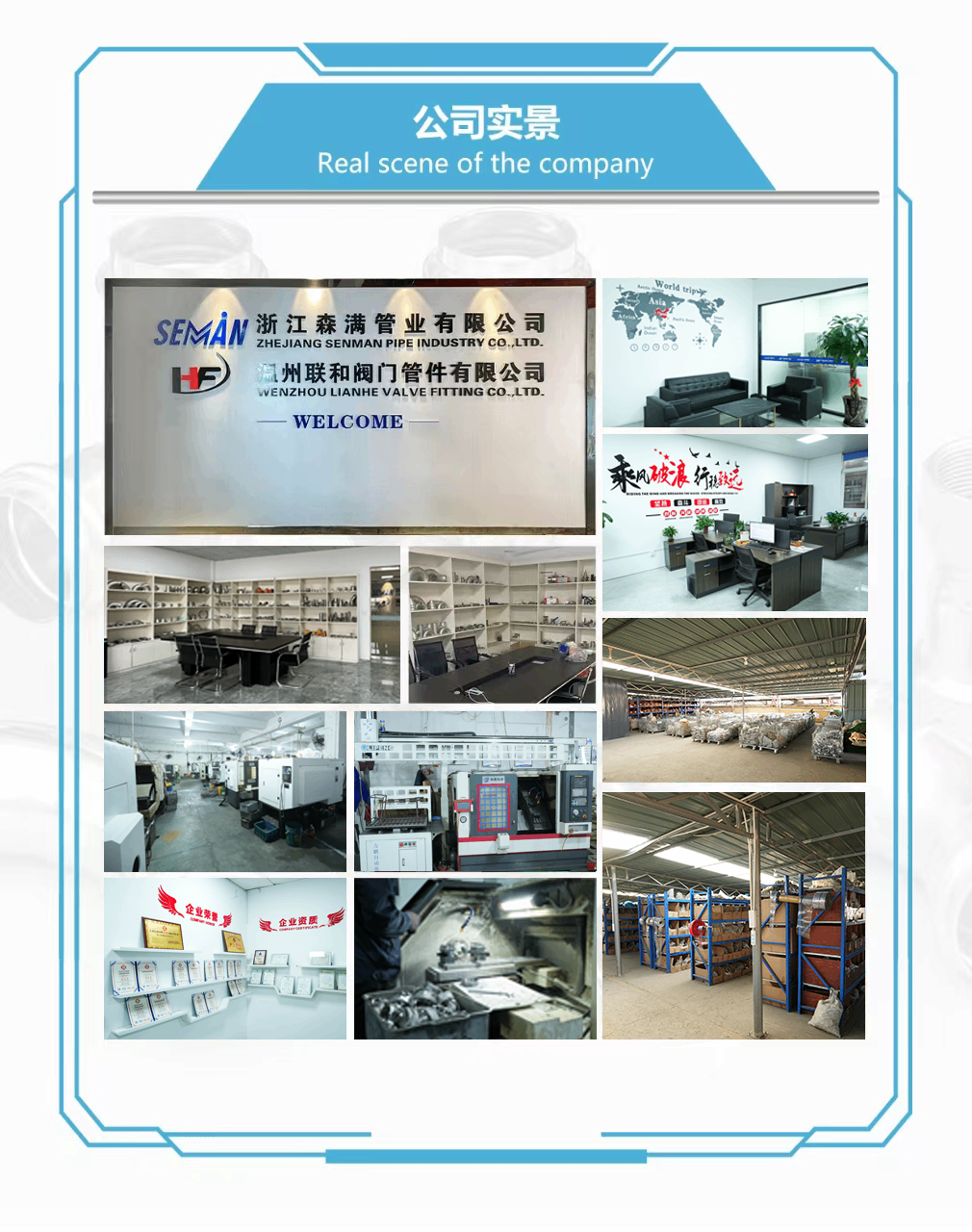

生産設備

当社の製造施設には、パイプ溶接自動生産ライン5台、レーザー切断機2台、振動研磨機5台、磁気研磨機2台、気密・油圧試験機5台、成形機3台、溝入れ機3台、ボール盤2台、CNC旋盤10台、端末加工機6台を備えています。

追加設備には、縦型ハイドロフォーミング機 2 台、フレーム型ハイドロフォーミング機 2 台、パイプ曲げ機 10 台、アルゴンアーク自動溶接機 8 台、油圧引抜機 4 台、高速油圧パンチングマシン 4 台、レーザーマーキングマシン 2 台、包装ユニット 2 台、およびその他の関連生産および検査機器が含まれます。

これらの生産機能は、原材料の準備、切断、機械成形、溶接、熱処理、ねじ加工、表面仕上げ、テスト、製品のマーキング、検査、輸出梱包をサポートします。

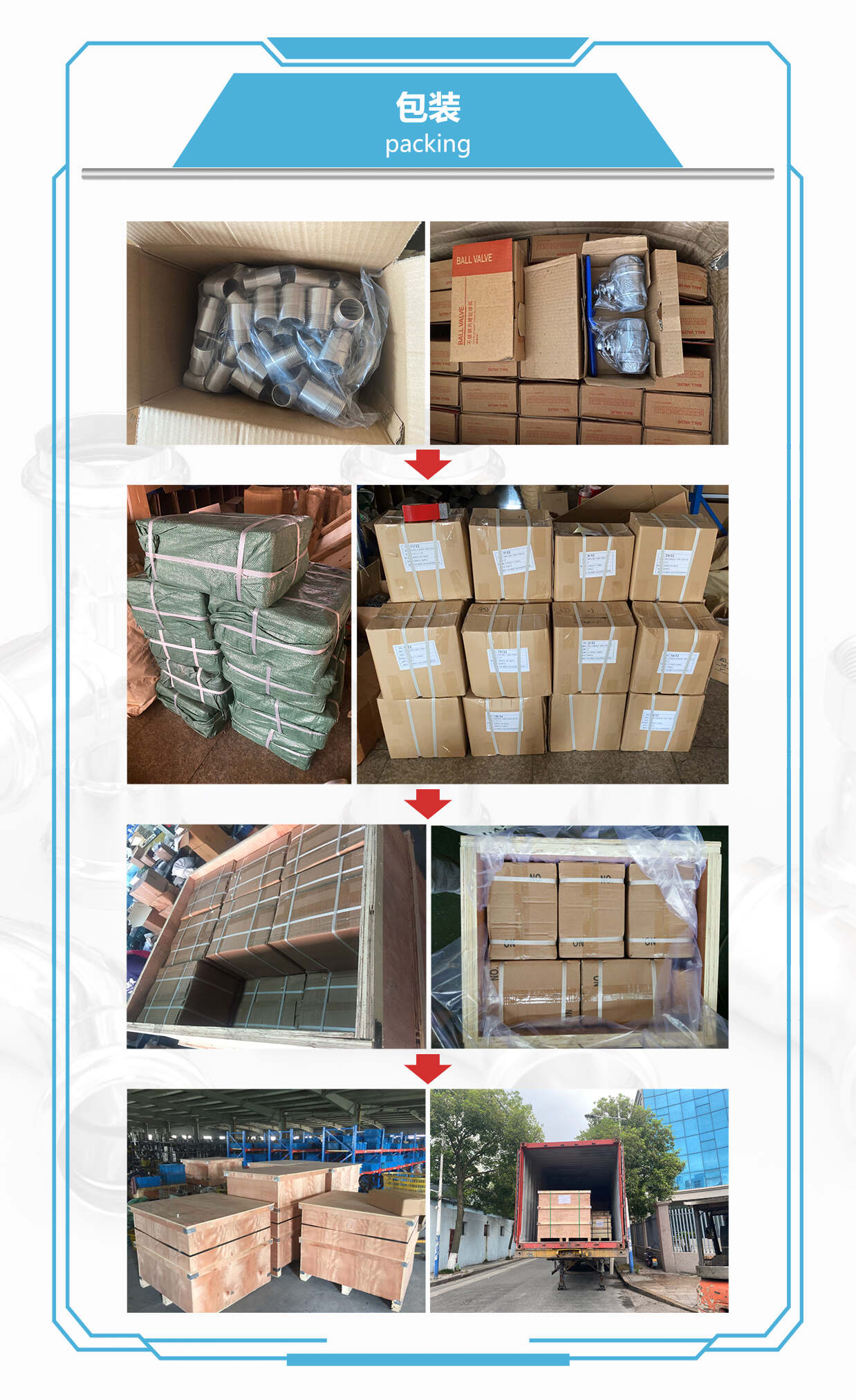

包装

各製品は、湿気、ほこり、表面の汚染を軽減するためにビニール袋で保護されています。その後、製品は強化された輸出用カートンに梱包され、必要に応じて木製ケースにまとめられます。

カスタマイズされたカートン、顧客ロゴ、ラベル、バーコード、パレット梱包、およびその他の輸出梱包手配は、確認された注文要件に従って提供できます。

支払い条件

当社の標準的な支払い条件は、30% の T/T デポジットを前払いし、残りの 70% の T/T 残高を配達前に支払うことです。具体的な支払い条件については、注文金額や協力要件に応じて相談させていただきます。

利用可能な支払い方法には、T/T、ウェスタン ユニオン、PayPal、および相互に合意されたその他の方法が含まれます。

配送条件

利用可能な取引条件:EXW、FOB、CFR、CIF、DDP、DDU

製品は船便、航空便、陸送、または国際宅配便で配送できます。

ご注文数量、荷物量、お届け先、ご希望の納期、輸送予算に応じて配送方法をお選びいただけます。

最低注文数量と在庫

最小注文数量:製品の仕様と現在の在庫によって異なりますが、通常は 5 ～ 10 個です。

多くの通常商品やよくご要望の多いサイズの在庫を確保しております。選択した商品には最大 5,000 個の在庫がある場合があります。在庫は常に変動するため、お見積りの際には実際の在庫数と即納可能性を再確認してください。

サンプルとお見積り

無料サンプル:寸法確認や品質評価のためのサンプルを無料でご提供させていただきます。国際速達料金は通常、受取人が支払います。

見積時間:通常、完全な仕様と数量要件を受け取ってから 3 作業時間以内に。

見積書の有効期間:通常 3 ～ 7 日ですが、ステンレス鋼の原材料の価格、為替レート、現在の市況によって異なります。

納期

通常サイズの在庫がある商品は通常3～7日でお届け可能です。

新しい生産が必要な注文には、通常約 25 日かかります。実際の納期スケジュールは、仕様、材料の在庫状況、注文数量、検査要件、カスタマイズされた梱包、および現在の工場の生産計画によって異なります。

アフターサービス

当社の標準製品の品質保証期間は1年間です。保証期間中に製造関連の品質問題が確認された場合、当社チームが原因を調査し、適切な技術的またはアフターサービスの解決策を提供します。

お客様は、技術的評価を支援するために、注文番号、製品仕様、設置条件、動作圧力、動作温度、輸送媒体、および関連する写真またはビデオを提供する必要があります。

当社のサービス

1. 国際市場に関する広範な知識と、さまざまな技術的および商業的要件をサポートする能力。

2. 中国浙江省温州市の自社工場で直接製造しております。

3. 経験豊富な技術チームと生産チームは、一貫した品質の維持に重点を置いています。

4. 競争力のある工場価格を提供するように設計された効果的な生産およびコスト管理システム。

5. 生産、品質管理、輸出梱包、国際販売における豊富な経験。
