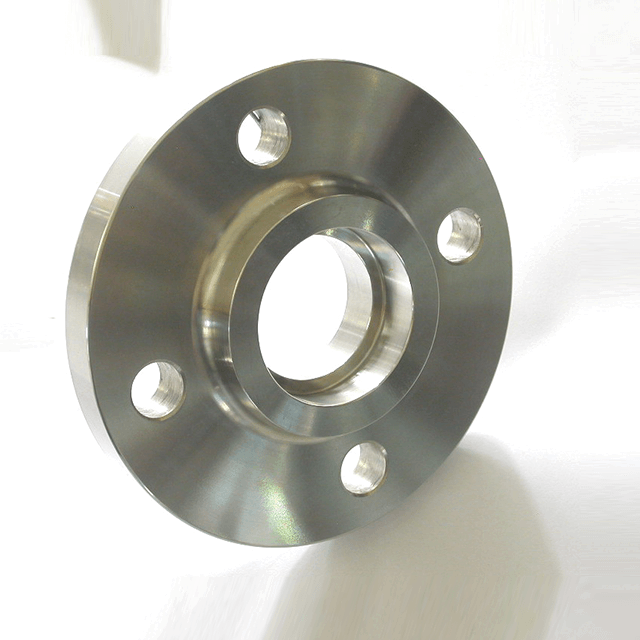

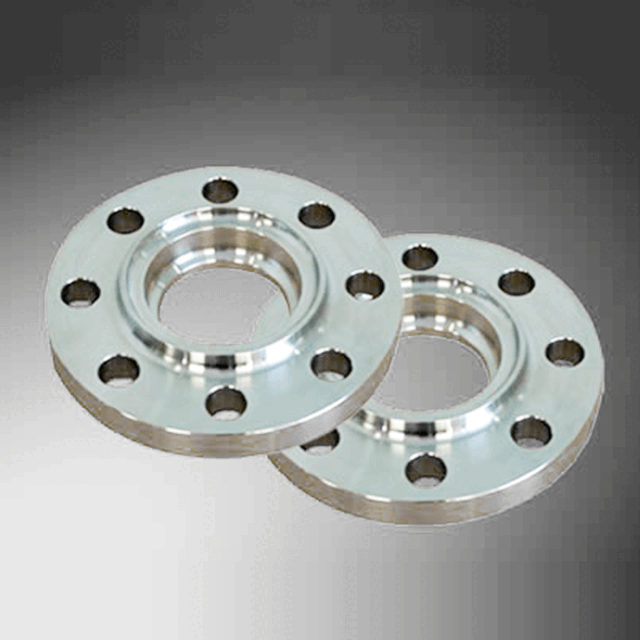

ステンレス鋼ソケット溶接フランジ

技術仕様

サイズ範囲:1/2"～3" (DN15～DN80)

ASME 圧力クラス:クラス150～クラス1500

JIS圧力定格:5K、10K、20K

利用可能な表面タイプ:

• レイズドフェイス(RF)

• フラットフェイス(FF)

• リング型ジョイント（RTJ）

• 男性の顔

• 女性の顔

• タンフェイス(T)

• 溝面(G)

適用される製造規格:ASME/ANSI B16.5 および JIS B 2220

利用可能な材料:

• ASTM A182 F304

• ASTM A182 F304L

• ASTM A182 F316

• ASTM A182 F316L

• ASTM A182 F310S

• ASTM A182 F321

• ASTM A182 F347

• SUS304

• SUS304L

• SUS316

• SUS316L

• S31803 二相ステンレス鋼

• S32205 二相ステンレス鋼

• S32750 スーパー二相ステンレス鋼

• S32760 スーパー二相ステンレス鋼

• 904L ステンレス鋼

製造プロセス:鍛造と精密CNC加工

製品マーキング:ロゴ – サイズ – 圧力定格 – 標準 – 材質 – 熱数。顧客の要件に応じて追加情報をマークできます。

表面処理オプション:脱脂洗浄または酸洗い

標準梱包:プチプチまたはプラスチック保護材、木製ケース、またはパレット

証明書:該当する製品に関する GB/T 19001-2016、ISO 9001:2015、および CE ドキュメント

ブランド：蓮河

HSコード: 7307210000

出身地:中国浙江省温州市

最終寸法、圧力クラス、フェーシングの種類、材料グレード、製造規格、試験要件、および表面処理は、対象となる配管システムおよび相手コンポーネントに従って確認する必要があります。

圧力定格と規格

製品は、クラス 150 からクラス 1500 までの ASME/ANSI B16.5 圧力クラスに従って入手可能です。JIS 構成は、5K、10K、および 20K 圧力定格で入手可能です。

ASME クラスと JIS K 定格では、異なる寸法システムと圧力と温度の関係が使用されます。これらを直接同等のものとして扱うべきではありません。

実際の許容作動圧力は以下によって異なります。

• 材質グレード

• 動作温度

• 呼び径

• 適用規格

• 圧力クラス

• フェーシングタイプ

• ガスケットの選定

• ボルト締め材

• 輸送媒体

お客様は、見積依頼の際に、ASME B16.5 クラス 150 または JIS B 2220 10K などの完全な規格と圧力指定を指定する必要があります。

対面オプション

盛り上がった顔

レイズドフェイス構成は、規定のガスケット接触領域を提供し、工業用配管システムで広く使用されています。必要な表面仕上げはガスケットの種類と適用規格に応じて選択してください。

平面

フラットフェイス構成は、フェイス全体にシール面を提供します。取り付ける前に、ガスケットの正しい寸法と相手部品の互換性を確認する必要があります。

リング型ジョイント

RTJ 構成では、精密加工されたリング溝と互換性のある金属リング ガスケットが使用されます。溝寸法、リング数、ガスケット材質、硬度、表面状態は適用規格に合わせてご指定ください。

男性と女性の顔

オスとメスのフェーシングは、ガスケットを位置合わせして保持するために、相補的な凹凸のある表面を使用します。両方の嵌合コンポーネントは互換性のある寸法に従って製造する必要があります。

タングアンドグルーブフェイス

さねはぎフェーシングは、一致する突起と凹みを使用してガスケットを位置決めし、保護します。タングコンポーネントは、同じ規格に従って製造された互換性のある溝コンポーネントと組み合わせる必要があります。

材質のオプション

幅広いオーステナイト、二相、超二相、高合金のステンレス鋼材料が利用可能です。

オーステナイト系ステンレス鋼

ASTM A182 F304、F304L、F316、F316L、F310S、F321、および F347 は、さまざまなレベルの耐食性、耐熱性、溶接性、および機械的性能を提供します。

二相ステンレス鋼

S31803 および S32205 二相ステンレス鋼は、優れた機械的強度と塩化物応力腐食割れに対する耐性の向上を兼ね備えています。

スーパー二相ステンレス鋼

S32750 および S32760 は、要求の厳しい塩化物を含む環境や海洋環境向けに、より高い強度と強化された耐食性を提供します。

904L ステンレス鋼

904L は、特定の攻撃的な化学環境に対する耐性の向上が必要な用途向けに設計された高合金オーステナイト系ステンレス鋼です。

材料の選択は、輸送媒体、化学物質の濃度、温度、圧力、腐食状態、溶接要件、および該当するプロジェクト仕様に基づいて行う必要があります。

製造工程

製品はステンレス鋼の鍛造品から製造され、精密CNC機械加工によって仕上げられています。

主な製造段階には次のものが含まれます。

1. 原材料の検証

2. ビレット切断

3. 加熱と鍛造

4. 熱処理

5. 荒加工

6. 精密CNC加工

7. フェーシングおよびシール面の加工

8. 穴あけ・寸法加工

9. 表面処理

10. 試験と検査

11. 製品マーキング

12. 包装

正確な製造ルートは、材​​料グレード、圧力クラス、フェーシングのタイプ、サイズ、試験要件、および適用される規格によって異なります。

鍛造は材料構造を改良し、一貫した機械的特性をサポートします。精密 CNC 機械加工により、寸法精度、ボルト穴の位置合わせ、シール面の形状、嵌合コンポーネントとの互換性の維持に役立ちます。

製品のマーキングとトレーサビリティ

標準マーキングには次のものが含まれます。

• LIANHEのロゴ

• 呼び径

• 圧力等級またはJIS定格

• 適用規格

• ステンレス鋼材グレード

• 熱数

• バッチまたはトレーサビリティ情報

確認された要件に従って、顧客のロゴ、プライベート ブランド、プロジェクト番号、注文書参照、その他のカスタマイズされたマーキングを適用できます。

熱番号マーキングは、完成品、原材料証明書、製造記録、検査書類間のトレーサビリティをサポートします。

表面処理

利用可能な表面処理オプションには、脱脂洗浄または酸洗いが含まれます。

脱脂と洗浄は、加工油、汚れ、加工残留物を仕上げ面から除去するのに役立ちます。

酸洗いは、鍛造、熱処理、または機械加工中に発生した酸化スケール、熱着色、表面汚染、および遊離鉄を除去するのに役立ちます。

お客様やプロジェクトの要件に応じて、追加の不動態化、研磨、保護コーティング、または特殊な洗浄を利用できる場合があります。

シール面は、表面処理、梱包、保管、輸送中に、シール性能に影響を与える可能性のある傷、へこみ、腐食、その他の損傷を防ぐために保護する必要があります。

製品テスト項目

利用可能なテストおよび検査手順は次のとおりです。

• 超音波検査（UT）

• 技術的に適用可能な場合、放射線透過検査 (RT)

• ポジティブマテリアル識別 (PMI)

• 液体浸透探傷試験 (PT)

• 寸法検査

• 表面および外観検査

• 硬さ試験

• 材料証明書の検証

• マーキングとトレーサビリティ検査

必要な試験方法、合格基準、サンプリング率、検査基準を生産前に確認する必要があります。

試験要件は、材料グレード、鍛造サイズ、圧力クラス、顧客の仕様、および該当するプロジェクト標準によって異なる場合があります。

工場検査報告書と証明書

検査レポートおよびサポート品質文書は、以下を含む確認済みの注文要件に従って提供できます。

• 原材料検査証明書

• EN 10204 3.1 材料試験証明書

• 非破壊検査報告書

• 超音波検査報告書

• PMIテストレポート

• 液体浸透試験レポート

• 寸法検査報告書

• 硬度試験報告書

• 第三者検査報告書

• その他のプロジェクト固有の品質文書

生産前に確認された場合は、第三者による検査、立会テスト、または追加の文書を手配できます。

製品の品質管理

LIANHEはISO 9001:2015に基づいた品質管理システムを運用しています。生産プロセスは、材料のトレーサビリティ、寸法精度、一貫した製造、文書化された検査をサポートするために管理されています。

主な品質管理手順には次のものが含まれます。

1. 原材料のグレード、熱量、寸法、材料証明書を確認します。

2. 合金グレードを確認するために必要に応じて PMI 試験を実施します。

3. 鍛造温度、成形、熱処理プロセスを監視します。

4. 荒加工・精密加工時の寸法検査。

5. シール面の形状、表面状態、仕上げをチェックします。

6. ボルト穴の数、直径、位置、アライメントを確認します。

7. 該当する非破壊検査および硬さ検査を実施します。

8. 製品のマーキングを注文書および材料証明書と照合します。

9. 梱包前に最終的な外観検査と寸法検査を実行します。

10. 発送前に数量、ラベル、出荷マーク、梱包を確認します。

製品は、該当する検査手順を完了した後に出荷が承認されます。

包装

各製品は、ほこり、湿気、衝撃、表面の損傷を軽減するために、気泡緩衝材またはプラスチックのカバーで保護されています。

製品は、サイズ、重量、数量、および選択された輸送方法に応じて、木製ケースに梱包されるか、パレットに固定されます。

保護カバーまたはセパレーターは、保管中や国際輸送中に機械加工されたシール表面を保護するために使用できます。

確認された注文要件に従って、カスタマイズされた木製ケース、パレット、ラベル、バーコード、顧客のロゴ、その他の梱包手配を提供できます。

支払い条件

当社の標準的な支払い条件は、30% の T/T デポジットを前払いし、残りの 70% の T/T 残高を配達前に支払うことです。

具体的な支払い方法については、注文金額、材料グレード、生産​​要件、協力条件に応じて相談させていただきます。

利用可能な支払い方法は次のとおりです。

• T/T銀行振込

• ウエスタンユニオン

• ペイパル

• 相互に合意されたその他の支払い方法

配送条件

利用可能な取引条件:EXW、FOB、CFR、CIF、DDP、DDU

利用可能な交通手段は次のとおりです。

• 海上輸送

• 陸送

• 鉄道輸送

• トラック輸送

• 航空貨物

• 国際エクスプレスサービス

商品の重量、荷物量、お届け先、ご希望の納期、輸送予算に応じて配送方法をお選びいただけます。

発送前に、送料、輸送時間、輸出梱包、配送条件を確認する必要があります。

ブランド：蓮河
出身地:中国浙江省温州市
