今日の産業用配管および流体制御システムは一か八かの賭けで定義されています。間違ったタイプのバルブを選択すると、多くの場合、早期の摩耗、致命的な漏れ、またはシステムの大幅な非効率が発生します。これらの機械的故障は作業者の安全を脅かし、生産スケジュールを大幅に混乱させます。耐食性を選択するときステンレス鋼バルブは耐久性の健全なベースラインであり、内部メカニズムがシステム全体のパフォーマンスを決定します。堅牢な本体材料では、間違った流れの形状を修正することはできません。ボール、ゲート、またはグローブのいずれの設計を選択するかによって、システムが圧力、流量、メンテナンス サイクルをどの程度適切に処理できるかが決まります。このガイドでは、基本的な定義を省略して、実践的で証拠に基づいたフレームワークを提供します。商用アプリケーションや需要の高いアプリケーションの正しい内部メカニズムを評価、比較、指定する方法を学びます。それぞれのタイプに特有の油圧動作を理解することで、信頼性の高い動作を確保し、高価なダウンタイムを防ぐことができます。
ステンレス鋼ボールバルブ 迅速な 4 分の 1 回転の遮断と優れた密閉性を備えていますが、正確な流量調整には適していません。
ステンレス鋼ゲートバルブオン/オフ用途で流量制限と圧力降下を最小限に抑えますが、スロットルに使用するとシートが損傷する傾向があります。
ステンレス鋼グローブバルブ正確な流量調整と頻繁な操作に優れていますが、大幅に高い流量抵抗 (圧力損失) が発生します。
選択の経験則:信頼性の高い分離にはボールを、遮るもののないバルクフローにはゲートを、正確なスロットリングにはグローブを指定します。
流体制御システムが誤って適用されると、隠れたコストが発生します。エンジニアは、純粋にラインサイズや予算に基づいてコンポーネントを指定すると、運用上の厳しいペナルティに直面することがよくあります。スロットリング操作にゲート設計を使用することは、典型的な失敗例となります。高速の流体は、部分的に開いたウェッジを通って絞り出されます。この乱流により、激しい伸線が発生し、最終的には金属シートが侵食されます。一度侵食されると、ユニットは完全に密閉する能力を失います。同様に、ソフトシートボール設計を高粒子環境に設置すると、急速な故障が保証されます。作動中に研磨媒体によりポリマーシールが引き裂かれます。
調達を成功させるには、厳密な運用分析が必要です。購入者は、初期費用と長期的な信頼性のバランスを取る必要があります。主要なパフォーマンス指標には、メンテナンス間隔、流量係数 (Cv) 要件、および空間的制約が含まれます。単に 316 グレードの合金にアップグレードするだけでは、不適切な流動力学によって引き起こされる機械的劣化を防ぐことはできません。内部形状が数千サイクルにわたって特定の流体とどのように相互作用するかを評価する必要があります。
ASME や API などの組織からの認知された業界フレームワークは、アプリケーション固有の選択を重視します。彼らは、各パイプラインを動的環境として見ることを推奨しています。圧力サージ、温度変動、粒子状物質の負荷により、必要な内部機構が決まります。実世界の経験により、このアプローチがコストのかかる計画外のシャットダウンを防ぐことが証明されています。

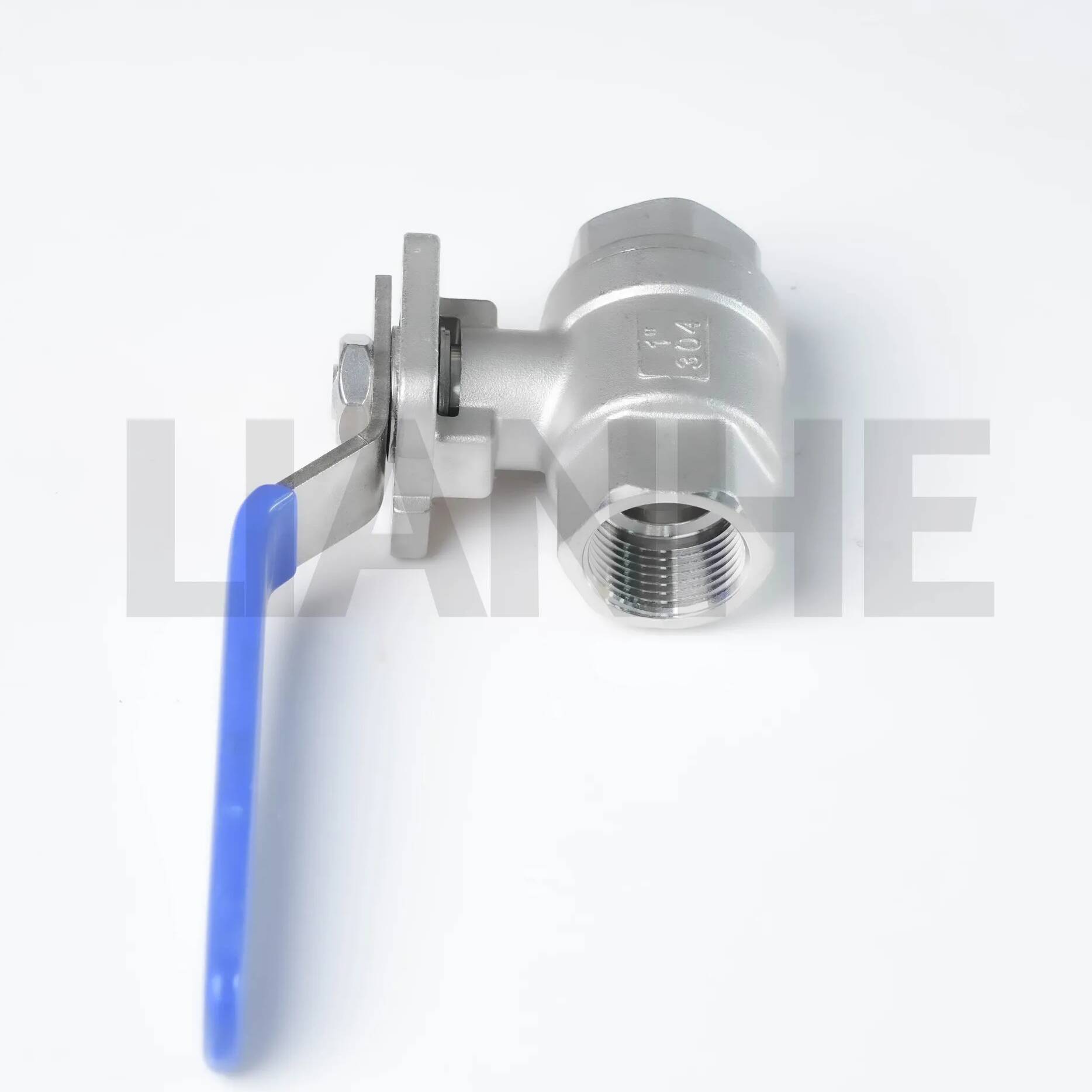

のステンレス製ボールバルブシンプルな 4 分の 1 回転の回転動作を利用します。中空の穴のあいた球体がバルブ本体内で旋回して流れを制御します。ボアがパイプラインに沿って直接整列すると、流体は妨げられずに通過します。 90 度回転すると流れが完全に止まります。
この設計は、漏れゼロ遮断に優れています。信じられないほど高速な作動を実現します。エンジニアは、信頼性の高い絶縁が重要なクリーンな流体およびガスの用途にこれらを広範囲に導入しています。ソフトシートは通常 PTFE またはテフロンで製造され、研磨された球体に対してしっかりとシールを形成します。このメカニズムにより、長期間非アクティブな状態が続いた後でも、気泡の侵入を防ぐ絶縁が実現されます。
ただし、特定の実装リスクが存在します。急速に閉鎖すると、高速液体ラインに大きな油圧ショックが発生します。ウォーターハンマーとして知られるこの現象は、パイプサポートに損傷を与え、ガスケットを破裂させ、システムの完全性を損ないます。オペレーターは手動レバーをゆっくりと操作するように訓練する必要があります。自動セットアップには、制御された閉鎖速度用に構成されたアクチュエータが必要です。
複数回転の直線運動を介して動作するため、ステンレス製ゲートバルブ固体ウェッジを流体経路に直接下げます。ウェッジを完全に上げると、チャネルがクリアになります。このメカニズムにより、非常に直線的な流れプロファイルが作成されます。
パイプラインの圧力損失を最小限に抑える必要がある場合は、このタイプを指定します。完全に遮るもののないボアにより材料の蓄積が防止され、スラリー、粘性媒体、バルク流体の移送に最適です。内部チャネルがパイプの直径に一致しているため、パイプラインのピギング作業を効果的にサポートします。
これらのフローの利点にもかかわらず、オペレーターは顕著な欠点に直面しています。マルチターンステムは完全に作動するまでにかなりの時間を要します。これらは流量調整にはまったく適していません。ウェッジを部分的に開いたままにすると、激しい流体速度にさらされます。サポートされていないウェッジは激しく振動し、シートに対してガタガタ音を立てます。この振動により、深刻な機械的磨耗、永久的な傷が発生し、最終的には漏れが保証されます。
エンジニアが信頼しているのは、ステンレス製グローブバルブ動的流体制御用。多回転直線運動を使用します。丸いプラグが、本体の中央にある平行なシートリングに向かって下がります。内部形状により、流体は独特の Z 字型の経路を移動します。
プラグの位置と流量のこの比例関係により、正確な調整が可能になります。これは、スロットル アプリケーション、頻繁な操作、および高い圧力降下を必要とするシナリオにとって、依然として絶対的な最良の選択肢です。堅牢なプラグとシートの設計は、他の標準オプションよりも継続的な流体の衝突に耐えます。
運用上のトレードオフにはエネルギー効率が関係します。曲がりくねった内部流路により、本質的に高い流れ抵抗が生じます。ポンプはこの摩擦を克服するためにより懸命に働く必要があります。さらに、複雑な鋳造プロセスとより高いステムプロファイルにより、より大きな物理的設置面積が必要になります。また、同等のボールやゲートの設計よりも重量が大幅に重くなります。
技術仕様を直接比較すると、各設計の明確な機能が浮き彫りになります。当社では、流動抵抗、シールの完全性、作動速度を主要な指標として使用します。
バルブ性能比較表
|
パフォーマンス指標 |
ボールのデザイン |
ゲートの設計 |
地球儀のデザイン |
|---|---|---|---|
|
流動抵抗(Cv) |
ゼロに近い (フルポート) |
ゼロに近い |
高 (大幅な低下) |
|
密閉性の完全性 |
優れた (ソフトシート) |
良好 (メタル/ウェッジ) |
良好 (金属プラグ/シート) |
|
作動速度 |
高速 (90 度回転) |
遅い (多回転) |
遅い (多回転) |
|
一次機能 |
オン/オフ分離 |
バルクフローのオン/オフ |
正確なスロットリング |
流量係数 (Cv) は、1 psi の圧力降下でバルブを通過する水の体積を定義します。フルポートのボールとゲートの設計により、非常に高い Cv 値が得られます。直線的な経路により乱流が最小限に抑えられ、ポンピング エネルギーが節約されます。逆に、グローブの設計により、流体の方向が 2 回変更されます。これにより、流れが大幅に制限され、全体的な Cv 値が低下します。
シールの完全性はシートの素材によって異なります。ボールの設計には PTFE や PEEK などの柔軟な素材が使用されています。これらのポリマーは球体に適合し、気泡のない遮断を保証します。標準温度に完全に対応します。ゲートおよびグローブ モデルは通常、金属対金属の台座を使用します。これらの剛性シートは極端な温度や研磨性の高い媒体に耐えますが、時間の経過とともにクラス IV の軽度の漏れが発生する可能性があります。
作動速度はシステムの安全性に直接影響します。ボールタイプの 90 度の高速作動により、即座に緊急隔離が可能です。エンジニアは、急速閉鎖中の突然の圧力スパイクを軽減するためにサージ保護を実装する必要があります。ゲートタイプ、グローブタイプの多回転動作により、このリスクは当然防止されます。段階的に閉じることで、流体速度を安全に低下させることができます。
システムの寿命は、事前のメンテナンスと予測可能な摩耗パターンの理解に大きく依存します。各設計には、独自の保守性の課題があります。

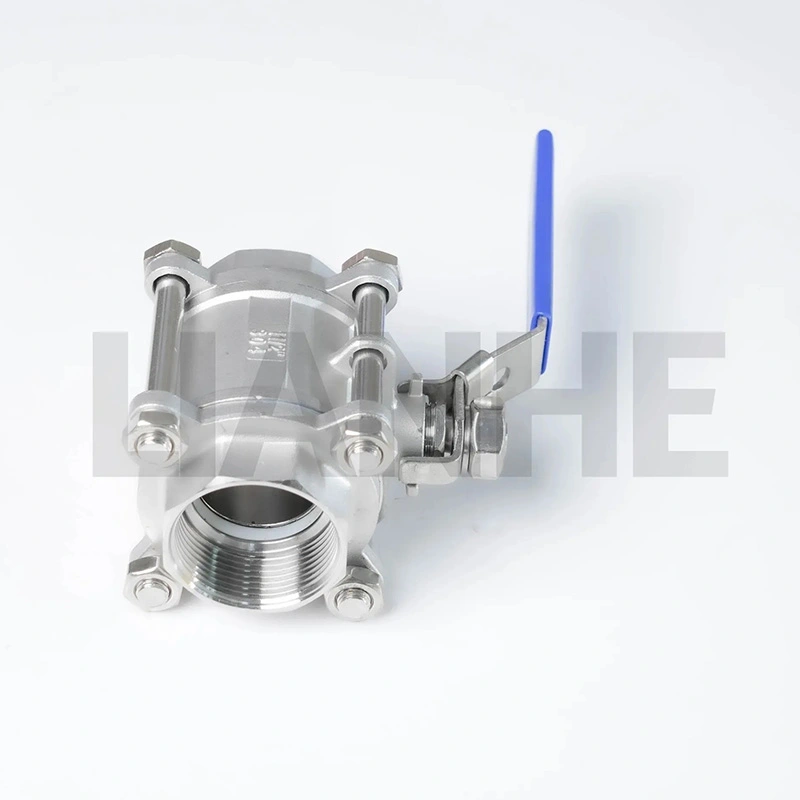

グローブ バルブは通常、簡単なインライン メンテナンスを提供します。技術者はボンネットのボルトを外して、上部からプラグとシートに直接アクセスできます。本体をパイプラインから切り離すことなく、座面を重ね合わせたり、プラグを交換したりできます。標準的なボールタイプは異なる現実を示します。通常、内部シールを交換するには、ワンピースまたはツーピースのボディを完全に取り外す必要があります。これを解決するために、施設では 3 ピースのボディを設置することがよくあります。これらにより、中央セクションが外側にスイングしてシールを迅速に交換できるようになります。
摩耗の脆弱性は設計によって根本的に異なります。一般的な障害モードには次のようなものがあります。
ウェッジでのスコア:ゲートタイプは、高速の流れや閉じ込められた破片に抗して強制的に閉じると、金属に深い傷がつきます。
パッキンの劣化: Multi-turn stems in gate and globe models experience constant friction. This friction eventually degrades the graphite or PTFE stem packing, leading to fugitive emissions.
ソフトシートの押し出し:高温または過剰な圧力により、ボールユニット内のポリマーシートが変形し、永久的な漏れを引き起こす可能性があります。
初期コストをライフサイクル ROI と比較して分析する必要があります。大口径ボール ユニットは、同等のゲート ユニットよりも初期費用が大幅に高くなります。ただし、純粋な絶縁アプリケーションではその優れた寿命により、初期投資はすぐに相殺されます。シールの故障が少なく、漏れがない性能により、長期にわたるメンテナンスの労力が軽減されます。逆に、流量調整に安価なゲート設計を利用すると、頻繁で高価な交換が保証されます。
調達プロセスを進めるには、論理的で段階的なアプローチが必要です。次のフレームワークを使用して、経験的なシステム データに基づいてオプションを絞り込みます。
主な機能を特定します。運用目標に隔離が必要か規制が必要かを判断します。オン/オフが厳密な場合は、ボールまたはゲートのデザインを選択してください。流量を動的に調整する必要がある場合は、グローブのデザインを選択します。
メディアと環境を分析します。流体の特性を文書化します。粒子レベル、粘度、化学的攻撃性を評価します。これらの特性と座面の素材を合わせてください。 ASME クラス 150、300、またはそれ以上の仕様に照らして、必要な温度および圧力定格を確認します。
スペースと作動の制約を評価します。物理的な設置面積を測定します。グローブ本体は、ステムを伸ばすためにより多くの垂直方向のクリアランスを必要とします。空気圧または電気による作動が必要かどうかを判断します。ボールタイプは、低トルク、4分の1回転の要件により、簡単かつコスト効率よく自動化できます。
すぐにできる次のステップは、正式な検証です。注文を確定する前に、必ず配管および計装図 (P&ID) を参照してください。 API 608、API 600、または AWWA 標準に対するコンプライアンス要件を確認することで、最適な安全性が確保されます。限界パラメータに直面した場合、流体制御の専門家に依頼することで、コストのかかる仕様ミスを防ぐことができます。
単一のバルブ設計ですべてのエンジニアリング課題を解決できるわけではありません。システム メカニクスでは、明確な運用上の厳密さを処理するために特定のジオメトリが必要です。グローブのデザインは、絞り条件下でも正確な流量制御と耐久性を実現するために比類のないものです。ゲート設計は、スラリーに対する信頼性の高い、遮るもののないバルク フローと低圧力降下の要件を実現します。ボール設計により、最速かつ最も信頼性の高いゼロ漏れ遮断が実現します。
購入者は、初期費用よりもシステム パラメータを優先する必要があります。購入価格のみに焦点を当てると、必然的に急速な摩耗と高価な下流側の故障が発生します。メディアの種類、圧力定格、作動のニーズを正しい内部メカニズムに合わせて調整します。
配管インフラストラクチャを保護するために今すぐ行動を起こしてください。タイプごとに包括的な製品カタログを参照したり、技術的な Cv サイジング チャートをダウンロードしたり、アプリケーション固有のコンサルティングについてエンジニアリング営業チームに直接問い合わせたりできます。
A: 標準的なボールのデザインでは、スロットル機能を決して扱うべきではありません。部分的に開いた位置では、柔らかい PTFE シートが高速の流れに直接さらされます。この暴露によりポリマーが急速に侵食され、永久的な漏れが発生します。ただし、特殊な V ポート ボール設計は、正確な流量調整のために特別に設計された強化された輪郭のあるカットアウトを備えています。
A: グローブ タイプでは、Z 字型の流路を作成するために複雑で入り組んだ内部鋳造が必要です。メーカーはまた、より重くて厚いボディ素材を使用する必要があります。この追加された質量は、流量調整や絞りの負荷に本質的に関連する激しい圧力降下、振動、乱流力に耐えるのに必要です。
A: 高速閉まるクォーターターン ボールのデザインでは、ウォーター ハンマーのリスクが最も高くなります。レバーをバタンと閉めると流体の勢いが即座に止まり、破壊的な衝撃波が配管を通して後方に送信されます。ゲートとグローブの設計によるゆっくりとした多回転動作により、流体速度が徐々に低下することで、これらのサージ圧力が自然に軽減されます。
A: グレード 316 はモリブデンが添加されているため、一般的に優れています。この特定の合金元素は、孔食や隙間腐食に対する耐性を劇的に向上させます。エンジニアは、最大限の稼働寿命を保証するために、高塩化物環境、海洋用途、強力な化学処理ラインに対して 304 よりも 316 を強く指定します。
