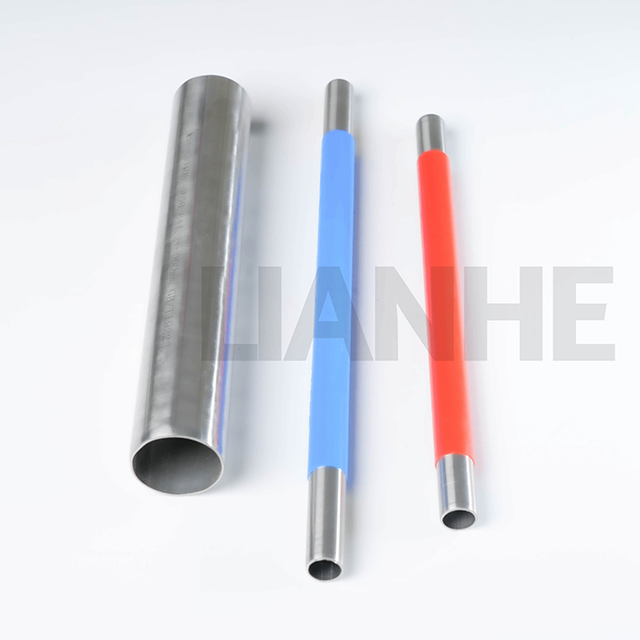

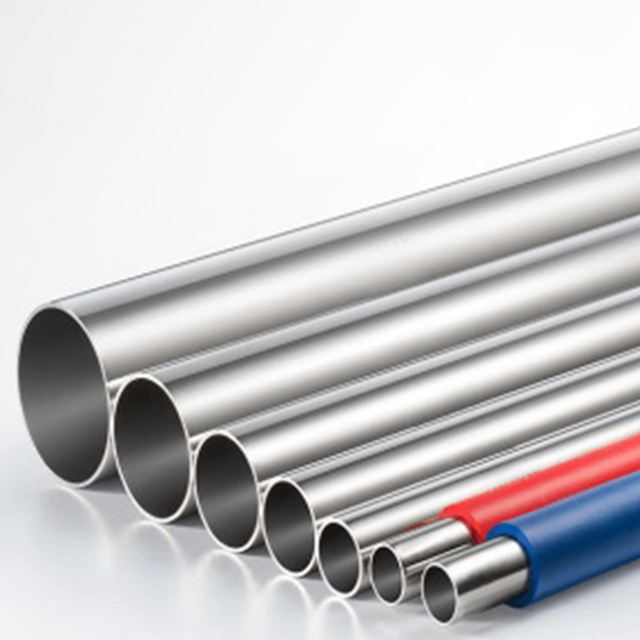

ステンレス製水道管

技術仕様

サイズ範囲:1/4 インチ～8 インチ (DN10～DN200)

壁の厚さ:0.6～5.0mm

適用規格:GB/T 19228.1-2011、EN、DIN、および ASME

利用可能な材料:

• 0Cr18Ni9、SS304、S30408、SUS304、1.4301

• 0Cr17Ni12Mo2、SS316、SUS316

• SS304L、S30403、1.4306

• SS316L、S31603、1.4404

利用可能なシールリングの材質:CIIR、EPDM、PTFE、NBR

公称圧力:PN16

静水圧試験圧力:2.5MPa

気密試験圧力：1.05MPa

適用ガスケット温度範囲:-20℃～+110℃

製造プロセス:ERWと溶接

表面処理オプション:振動研磨、磁気研磨、酸洗

製品マーキング:ロゴ – 外径 – W.T. – 素材。特定の要件に応じて、顧客のロゴ、プライベート ブランド、バッチ情報、その他のカスタマイズされたマーキングを適用できます。

標準梱包:ビニール袋、輸出用カートン、木製ケース

証明書:GB/T 19001-2016、ISO 9001:2015、該当する製品の CE 文書、および衛生ライセンス

ブランド：蓮河

HSコード: 7307230000

出身地:中国浙江省温州市

実際の使用圧力と温度の制限は、製品のサイズ、壁の厚さ、ステンレス鋼のグレード、シールリングの材質、輸送媒体、接続構造、および該当するプロジェクト標準によって異なります。

対象メディア

製品は、以下のような互換性のある液体および気体媒体で使用するために供給できます。

• 飲料水

• 冷水と温水

• 廃水

• 工業用水

• 油および互換性のある液体媒体

• ガスおよび互換性のあるガス媒体

注文する前に、お客様はステンレス鋼グレードとシール リングの材質と輸送媒体、動作温度、システム圧力、および予想される耐用年数との適合性を確認する必要があります。

飲料水、ガス、石油、蒸気、化学物質、またはその他の特殊な媒体の場合、追加のテスト、認証、またはプロジェクト固有の文書が必要になる場合があります。

応用分野

これらの製品は、次のようなさまざまな商業、住宅、海洋、産業、およびインフラストラクチャ プロジェクトで使用できます。

• エンジニアリングおよびインフラストラクチャ プロジェクト

• 船舶および海洋配管設備

• 商業ビル

• 住宅用建物

• 病院および医療施設

• ホテルや公共施設など

• 環境保護装置

• 水処理システム

• 暖房設備

• 空調システム

• 産業用加工施設

これらは、給水システム、直接飲料水パイプライン、ガス分配システム、廃水システム、環境保護パイプライン、蒸気システム、暖房ネットワーク、空調パイプライン、および工業用水システムに適用される可能性があります。

最終製品構成は、使用圧力、温度、輸送媒体、材料グレード、壁厚、シールリング材料、接続構造、および現地プロジェクトの要件に従って選択する必要があります。

製品の利点

1. 高い機械的強度と構造的安定性

2. 優れた耐食性と耐酸化性

3. 長い耐用年数

4. 低い内部流動抵抗

5. 優れた振動性能と耐震性能

6. 信頼できる接続パフォーマンス

7. 耐久性がありリサイクル可能なステンレス鋼構造

8. 素早くて便利な取り付け

9. 許可されている場合は隠蔽設置に適しています

10. 全体的な設置コストとメンテナンスコストの削減

11. 耐摩耗性と変形性に優れています

12. 適切な飲料水システムのための衛生的な構造

13. 漏れのリスクを軽減しながら信頼性の高いシール性能を実現

信頼性の高い性能を得るには、正しいパイプの準備、製品の位置合わせ、シール リングの選択、コンポーネントの組み立て、ツールの校正、および最終検査が不可欠です。

隠蔽設置の適合性は、地域の建築規制、アクセス要件、メンテナンス条件、および完全な配管システムの設計に従って評価する必要があります。

シールリングのオプション

利用可能なシール リングの材質には、CIIR、EPDM、PTFE、NBR などがあります。各材料は、異なるレベルの耐熱性、化学的適合性、弾性、および長期的なシール性能を提供します。

The appropriate sealing-ring material should be selected according to:

• 輸送媒体

• 動作温度

• 使用圧力

• 化学物質の濃度

• 飲料水または衛生要件

• 期待耐用年数

• 設置環境

記載されている -20°C ～ +110°C の温度範囲は一般的な参考値です。実際の許容範囲は、選択したガスケットの材質、媒体、システム圧力、使用条件などにより確認してください。

製品テスト

利用可能なテスト手順は次のとおりです。

• 静水圧試験

• 気密性試験

• 使用圧力試験

• 負圧試験

• 引抜試験

• 冷温水温度サイクル試験

• 静水圧曲げおよびねじり試験

• 静水圧振動試験

• 静水圧衝撃試験

選択した仕様、準拠規格、用途、確認した検査計画により、適用できる検査項目とサンプリング率が異なります。

納品検査

製品は出荷前に検査されます。標準出荷検査の対象範囲:

• ステンレス鋼材グレード

• 外径と肉厚

• 製品の寸法と公差

• 接続部寸法

• 内外面の状態

• 溶接の外観（該当する場合）

• 静水圧性能

• 気密性能

• 製品マーク

• 数量と梱包

適用される規格やプロジェクトの要件に応じて、追加の検査項目を手配できます。

工場検査報告書と証明書

検査レポートとサポート品質文書は、確認された製品と注文の要件に従って提供できます。次のものが含まれます。

• EN 10204 3.1 材料試験証明書

• 原材料検査証明書

• 放射線検査報告書（該当する場合）

• 油圧試験報告書

• 寸法検査報告書

• 溶接検査報告書（該当する場合）

• 耐圧気密試験報告書

• 第三者検査報告書

• その他のプロジェクト固有の品質文書

必要な検査範囲、検査率、文書、および第三者立会いの取り決めは、生産前に確認する必要があります。

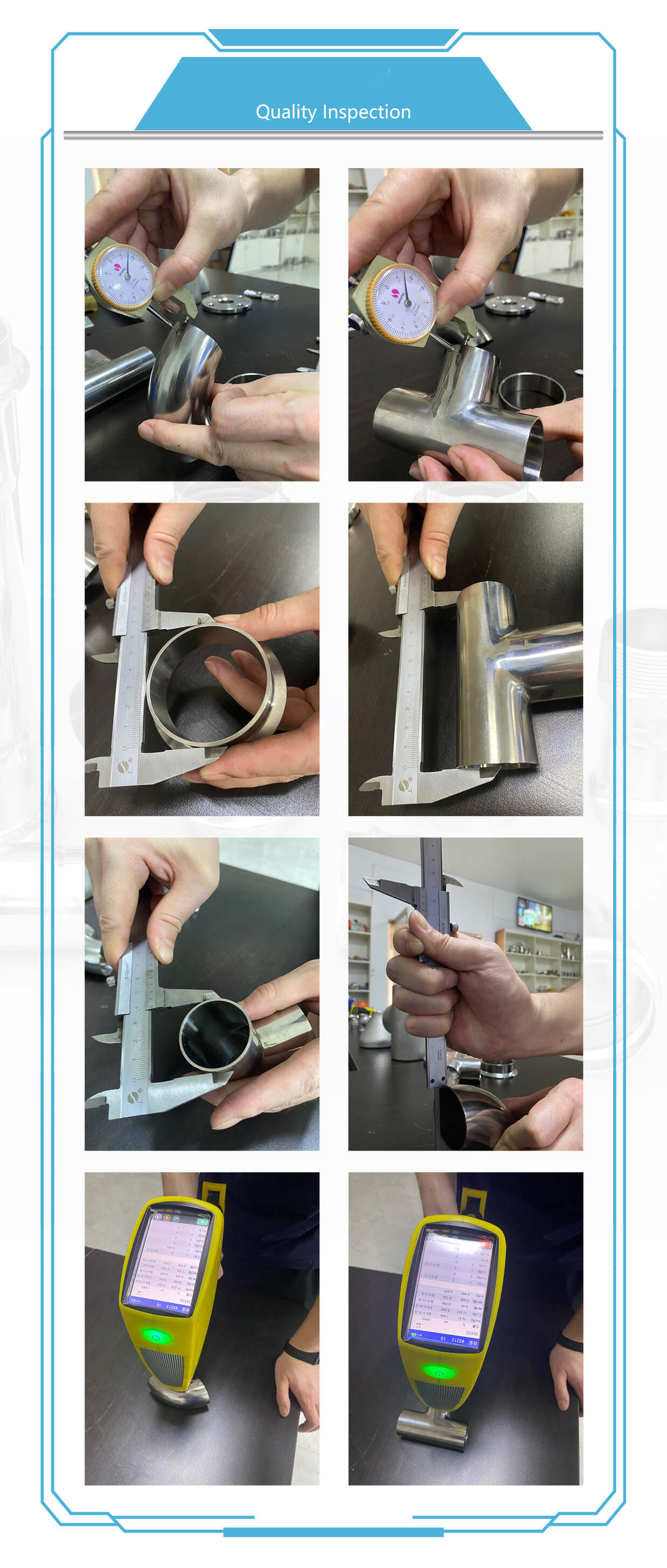

製品の品質管理

LIANHEは、原材料の準備、切断、機械加工、成形、溶接、熱処理、表面仕上げ、試験、マーキング、梱包の全体にわたって、工程内および最終検査手順を適用します。

主な品質管理手順には次のものが含まれます。

1. 入荷した原材料の外径、肉厚、材料グレード、書類、表面状態を検査します。

2. 切断後の素材の長さ、切断位置、端の状態を確認します。

3. 機械加工および成形後の接続領域、外径、肉厚、その他の重要な寸法を検査します。

4. 溶接および成形後の溶接寸法、溶接外観、位置合わせ、および表面品質をチェックします。

5. 該当する場合、熱処理後の表面、寸法、接続領域を検査します。

6. 振動研磨、磁気研磨、酸洗等の表面処理後の表面品質を確認します。

7. 適用される検査要件に基づいて水圧試験と気密試験を実施します。

8. 出荷前に製品のマーク、数量、梱包材、ラベル、出荷マークを検査します。

製品は、該当する検査手順を完了した後に出荷が承認されます。

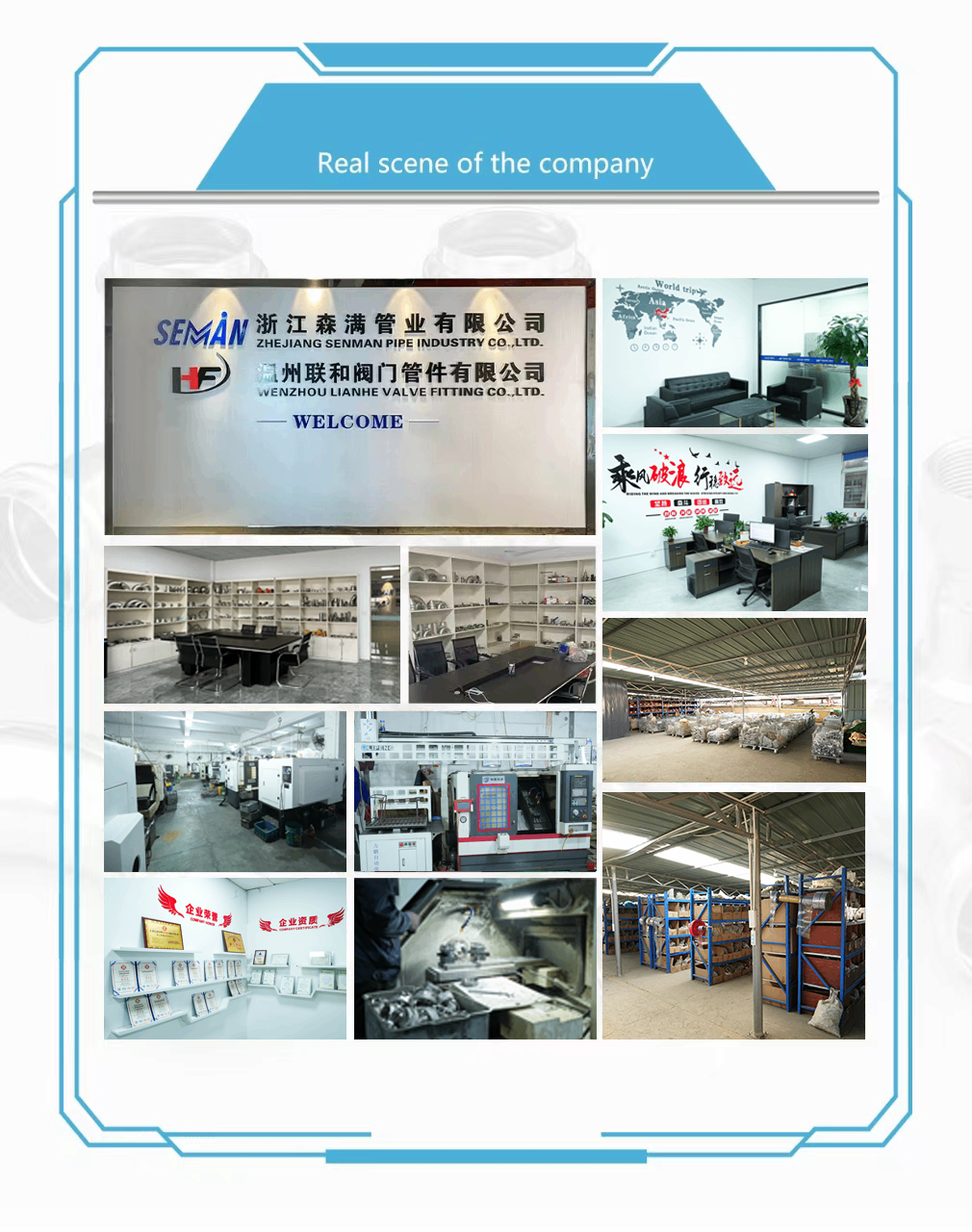

生産設備

当社の製造施設には、パイプ溶接自動生産ライン5台、レーザー切断機2台、振動研磨機5台、磁気研磨機2台、気密・油圧試験機5台、成形機3台、溝入れ機3台、ボール盤2台、CNC旋盤10台、端末加工機6台を備えています。

追加設備には、縦型ハイドロフォーミング機 2 台、フレーム型ハイドロフォーミング機 2 台、パイプ曲げ機 10 台、アルゴンアーク自動溶接機 8 台、油圧引抜機 4 台、高速油圧パンチングマシン 4 台、レーザーマーキングマシン 2 台、包装ユニット 2 台、およびその他の関連生産および検査機器が含まれます。

これらの生産能力は、原材料の準備、電縫加工、切断、成形、溶接、熱処理、表面仕上げ、テスト、マーキング、検査、輸出梱包をサポートします。

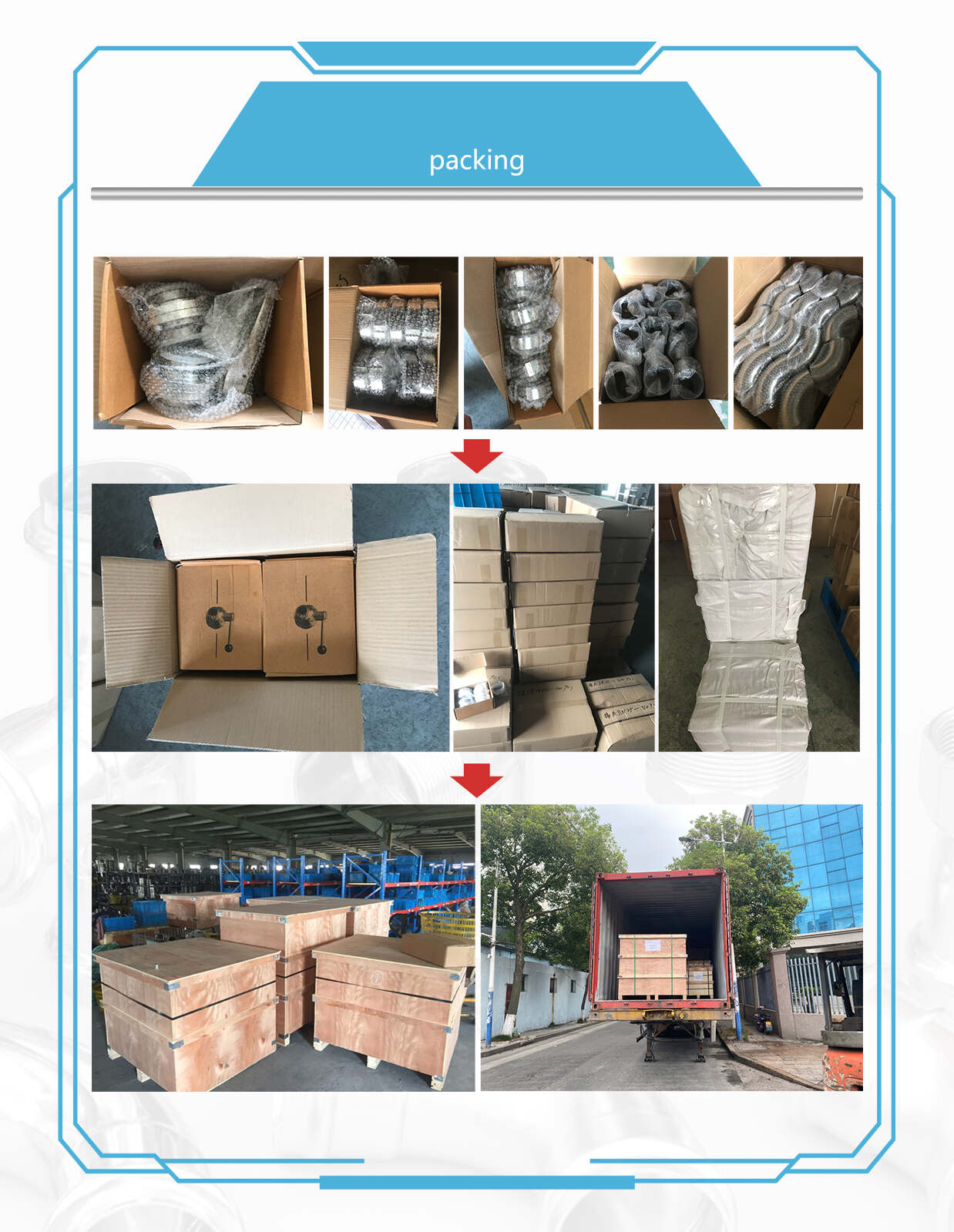

包装

各製品は、湿気、ほこり、表面の汚染を軽減するためにビニール袋で保護されています。

その後、製品は強化された輸出用カートンに梱包され、必要に応じて木製ケースにまとめられます。

カスタマイズされたカートン、顧客ロゴ、ラベル、バーコード、パレット梱包、およびその他の輸出梱包手配を、確認された要件に従って提供できます。

支払い条件

当社の標準的な支払い条件は、30% の T/T デポジットを前払いし、残りの 70% の T/T 残高を配達前に支払うことです。具体的な支払い条件については、注文金額や協力要件に応じて相談させていただきます。

利用可能な支払い方法は次のとおりです。

• T/T銀行振込

• ウエスタンユニオン

• ペイパル

• 相互に合意されたその他の支払い方法

配送条件

利用可能な取引条件:EXW、FOB、CFR、CIF、DDP、DDU

製品は次の方法で配送できます。

• 海上輸送

• 航空貨物

• 陸送

• 国際エクスプレスサービス

ご注文数量、荷物量、お届け先、ご希望の納期、輸送予算に応じて配送方法をお選びいただけます。

最低注文数量と在庫

最小注文数量:製品の仕様と現在の在庫によって異なりますが、通常は 5 ～ 10 個です。

多くの通常商品やよくご要望の多いサイズの在庫を確保しております。選択した商品には最大 5,000 個の在庫がある場合があります。在庫レベルは常に変化するため、見積依頼の際に実際の数量と即納可能かどうかを再確認する必要があります。

サンプルとお見積り

無料サンプル:寸法確認や品質評価のためのサンプルを無料でご提供させていただきます。国際速達料金は通常、受取人が支払います。

見積時間:通常、完全な仕様と数量要件を受け取ってから 3 作業時間以内に。

見積書の有効期間:通常 3 ～ 7 日ですが、ステンレス鋼の原材料の価格、為替レート、現在の市況によって異なります。

納期

通常サイズの在庫がある商品は通常3～7日でお届け可能です。

新しい生産が必要な注文には、通常約 25 日かかります。実際の納期は、選択した仕様、材料の在庫状況、注文数量、検査要件、梱包、現在の工場生産計画によって異なります。

アフターサービス

当社の標準製品の品質保証期間は1年間です。

保証期間中に製造関連の品質問題が確認された場合、当社チームが原因を調査し、適切な技術的またはアフターサービスの解決策を提供します。

お客様は、技術的評価を支援するために、注文番号、製品仕様、材料グレード、壁厚、設置条件、動作圧力、動作温度、輸送媒体、および関連する写真またはビデオを提供する必要があります。

当社のサービス

1. 国際市場に関する広範な知識と、さまざまな技術的および商業的要件をサポートする能力。

2. 中国浙江省温州市の自社工場で直接製造しております。

3. 経験豊富な技術チームと生産チームは、一貫した製品品質の維持に重点を置いています。

4. 競争力のある工場価格を提供するように設計された効果的な生産およびコスト管理システム。

5. 生産、品質管理、輸出梱包、国際販売における豊富な経験。
