パイプシステム用90°ステンレス鋼めねじエルボ継手

概要

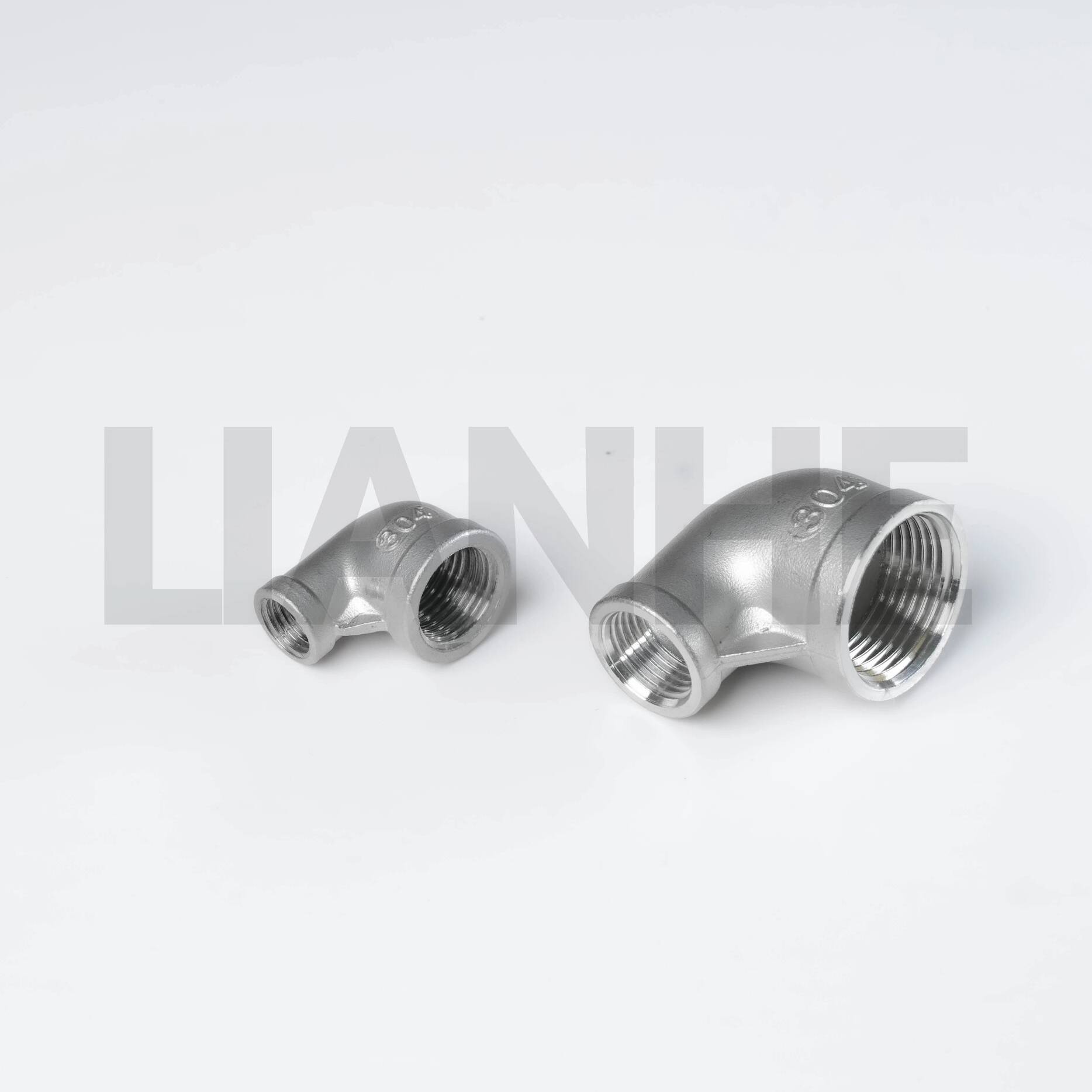

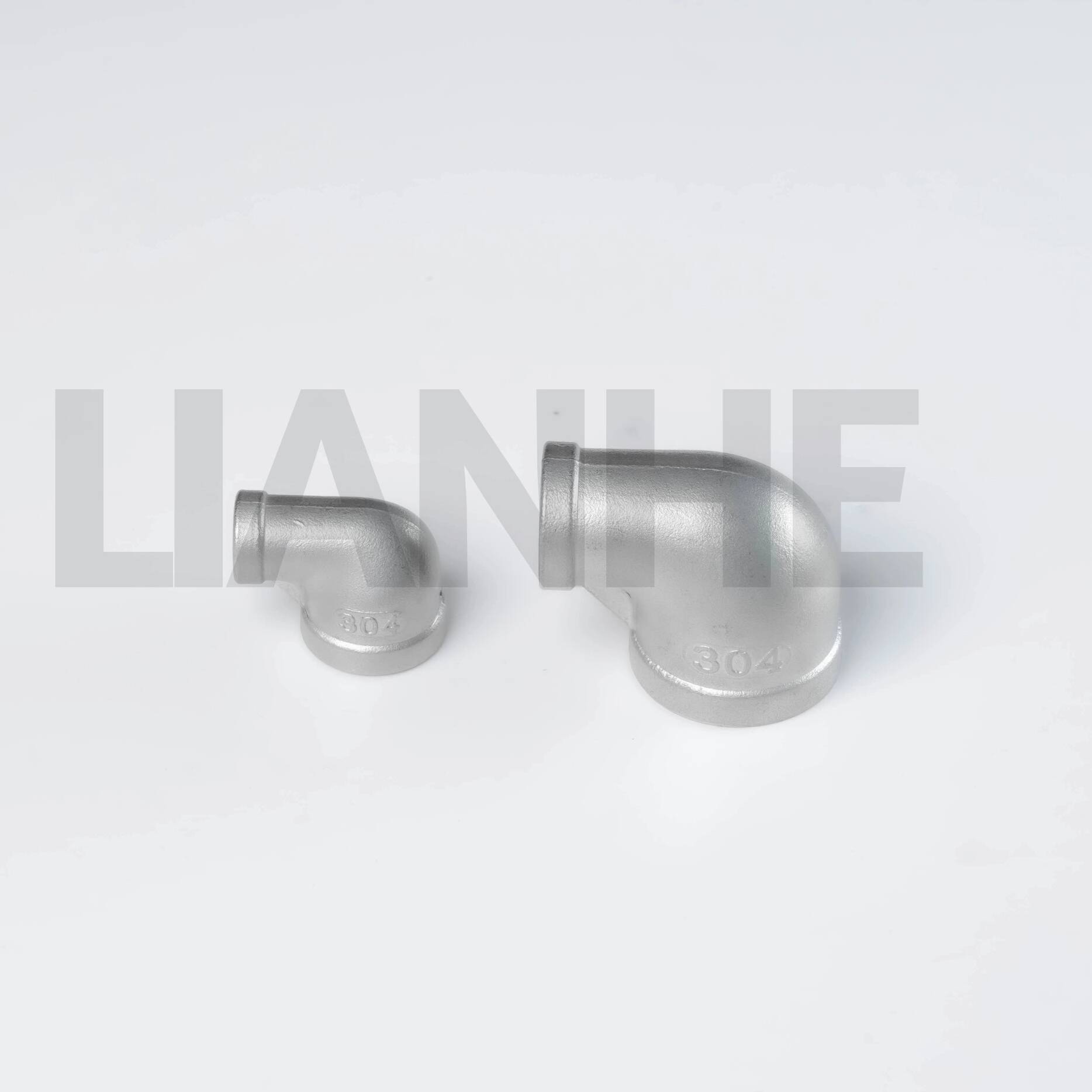

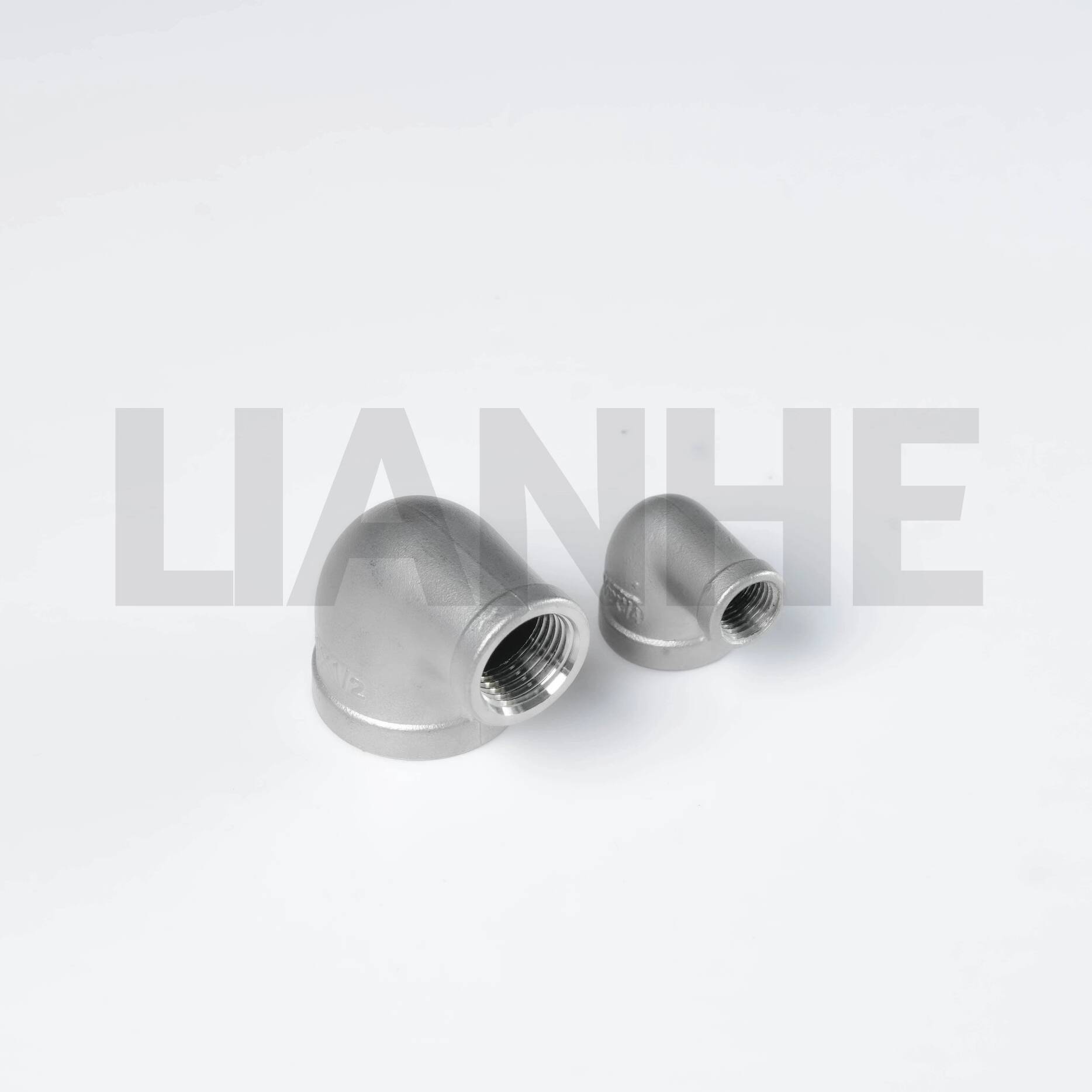

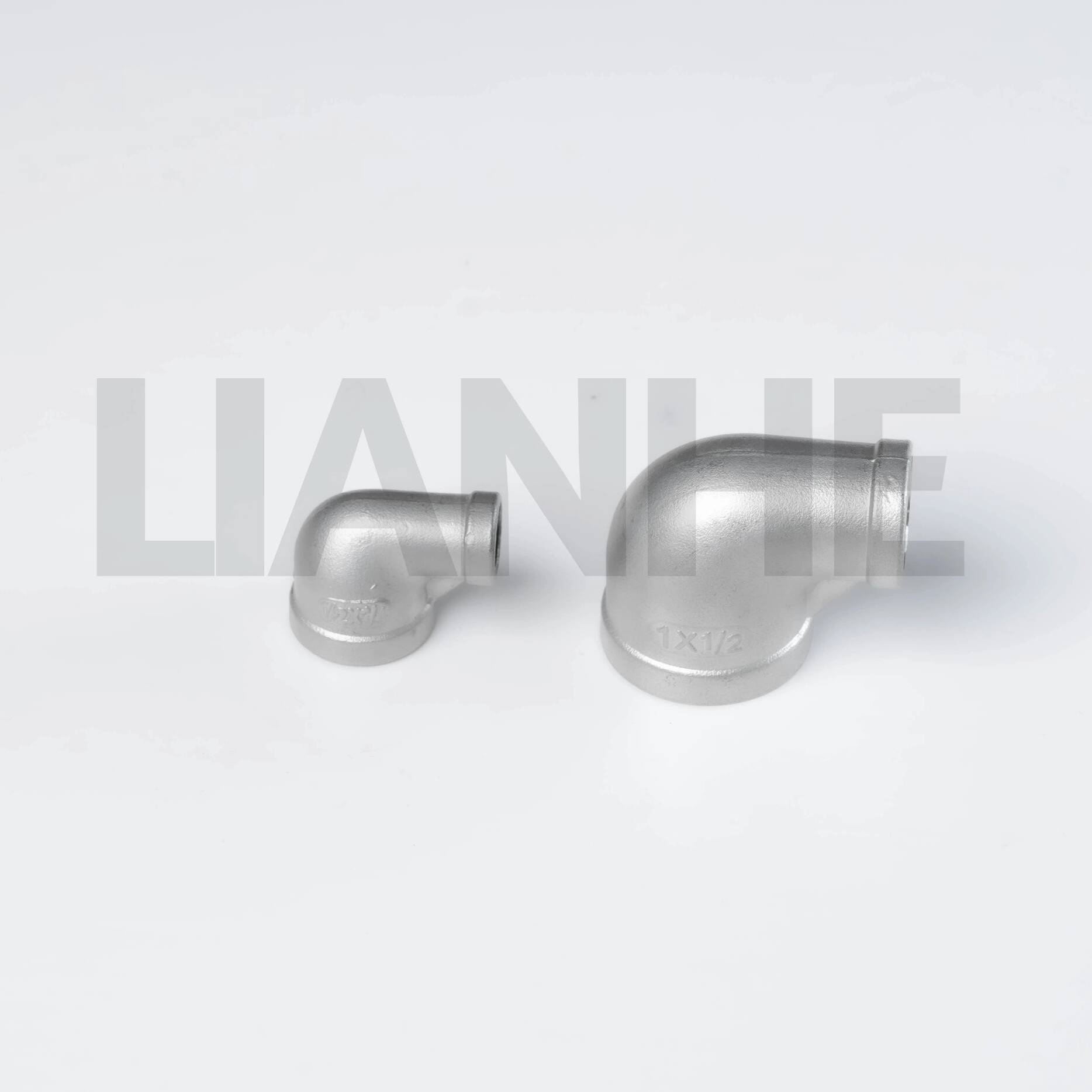

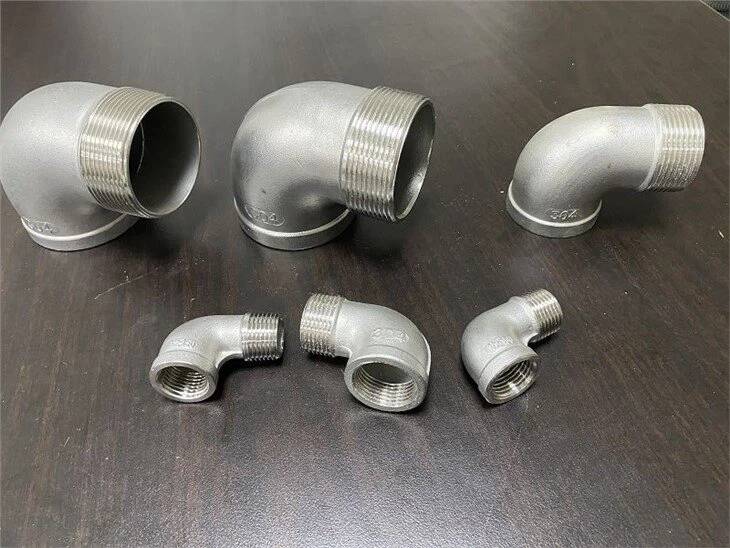

90 度ステンレス鋼めねじエルボ継手は、構造の完全性と耐漏れ性を維持しながら、ねじ付き配管システムでパイプの方向を変更するように設計された精密設計のパイプ部品です。これらのエルボは、高級 316 ステンレス鋼 (ASTM A312) で製造されており、滑らかな内面と正確なねじ寸法を備えており、腐食性および高純度の用途においてシームレスな流れと確実な接続を確保します。

特徴

プレミアムな素材と構造:

316 ステンレス鋼 (モリブデン含有量 3.5%) は、塩化物による孔食や隙間腐食に対して優れた耐性を備え、海洋環境における耐久性は 304 ステンレス鋼より 50% 優れています。

インベストメント鋳造プロセスにより、均一な肉厚 (±10% 公差) と滑らかなボア (Ra ≤1.6μm) が確保され、乱流や堆積物の蓄積が軽減されます。

精密ねじ切り:

NPT 雌ねじ (ANSI/ASME B1.20.1)、ねじ角度 60°、インチあたり 11.5 ねじ (1/2 インチ～2 インチ サイズの場合)、漏れのない接続について 1.5 倍の使用圧力までテスト済み。

面取りされた入口/出口エッジによりバリが防止され、パイプの挿入が容易になり、取り付け時間が 20% 短縮されます。

多彩なデザイン:

公称パイプ サイズ (NPS) 1/8 インチ～4 インチで、スケジュール 40 (標準圧力) およびスケジュール 80 (高圧) オプション (最大 3,000 PSI) が用意されています。

90°の角度により、圧力損失を最小限に抑えながら最適な流れ方向の変化が得られ、パイプ直径の 1.5 倍に等しい半径でスムーズな層流を実現します。

コンプライアンスと認証:

ASTM A312、ASME B16.11、MSS SP-83 規格を満たしており、重要な用途 (製薬、航空宇宙など) で材料トレーサビリティ レポートを利用できます。

高純度システム向けに表面を不動態化（酸化層除去）し、脱イオン水や化学プロセスでの金属イオンの浸出を低減します。

応用

耐食性と正確な方向変更が必要な配管システムに最適です。

海洋工学: 海水冷却システム、船上配管、海上プラットフォーム。10 年以上海水腐食に耐える 316 ステンレス鋼を使用。

化学処理: 硫酸、水酸化ナトリウム、有機溶媒などの攻撃的な媒体に適合する高純度の化学移送ライン。

食品および医薬品: 電解研磨された表面 (Ra ≤0.8μm) を備えた衛生用途、3-A 衛生基準および FDA 21 CFR Part 177 に準拠。

HVAC & Refrigeration: 過酷な環境（沿岸施設、産業用冷凍庫など）の凝縮水ライン、冷媒パイプ、圧縮空気システム。

よくある質問

Q: これらのエルボはねじの代わりに溶接できますか??

答え:いいえ、これらはネジ付き継手です。溶接用途の場合は、突合せ溶接エルボ (ASTM A403 WP316) を使用してください。

Q: 316 ステンレス鋼の温度範囲はどれくらいですか??

答え:-250°C ～ 800°C、適切な断熱を備えた極低温および高温プロセスに適しています。

Q: 高純度システムの不動態化表面を洗浄する方法?

答え:脱イオン水で洗い流すか、非研磨性クリーナーを使用してください。耐食性を維持するために、塩化物系溶剤の使用は避けてください。

Q: 非磁性のオプションはありますか??

答え:はい、316L ステンレス鋼 (低炭素) は透磁率が低いため、磁気共鳴画像法 (MRI) 施設の配管に最適です。
