自動化システム用電動3ピースねじボールバルブ

概要

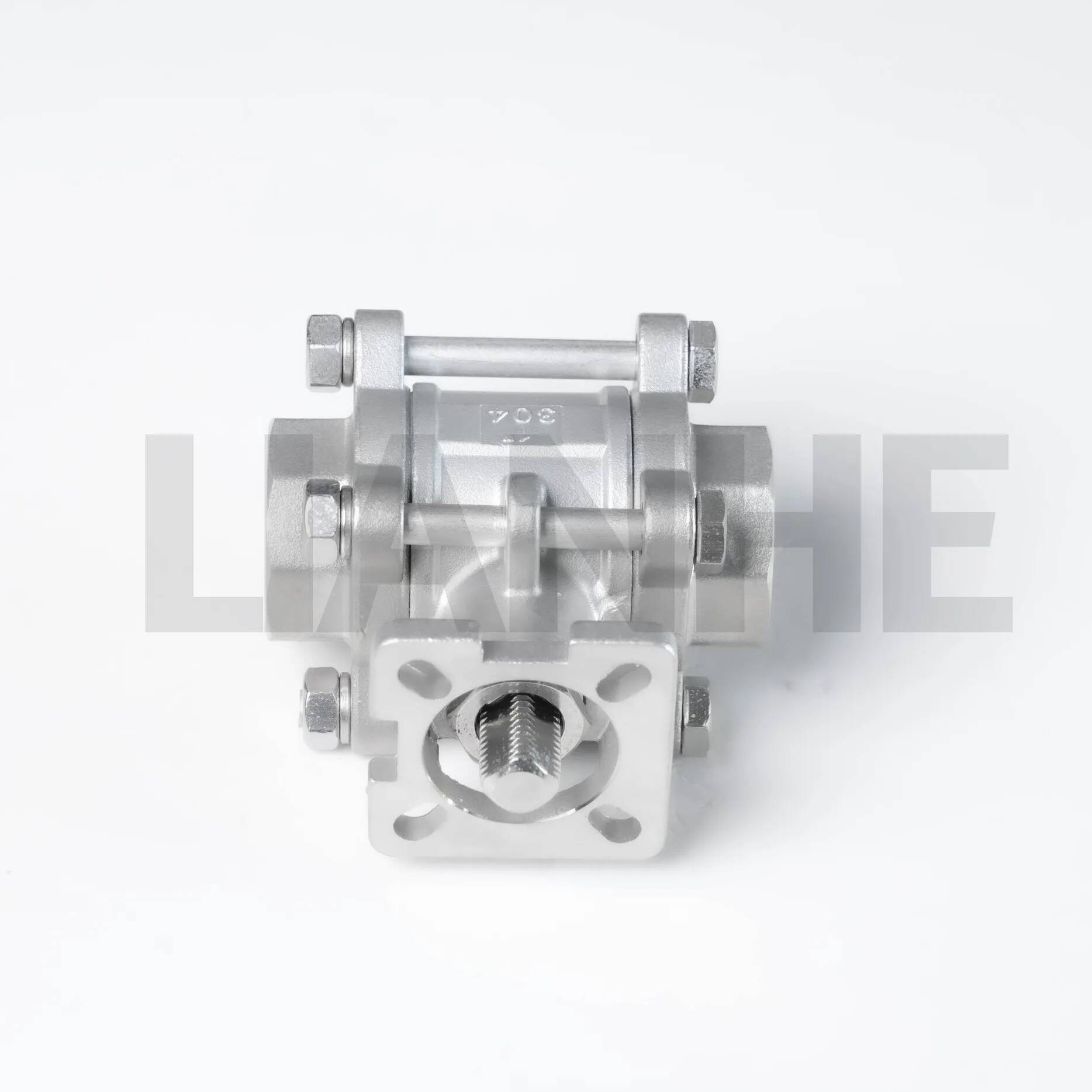

電動スリーピース スレッド ボール バルブは、自動産業および商業システム向けに設計された多用途の流量制御ソリューションで、スリーピース ボール バルブの信頼性と電動アクチュエーターの精度を組み合わせています。 304 ステンレス鋼で作られたこのバルブは、NPT ネジ (ANSI B1.20.1) と一体型 ISO 5211 取り付けプラットフォームを備えており、リモート操作またはプログラム操作のための PLC/DCS システムとのシームレスな統合を可能にします。

特徴

統合オートメーション:

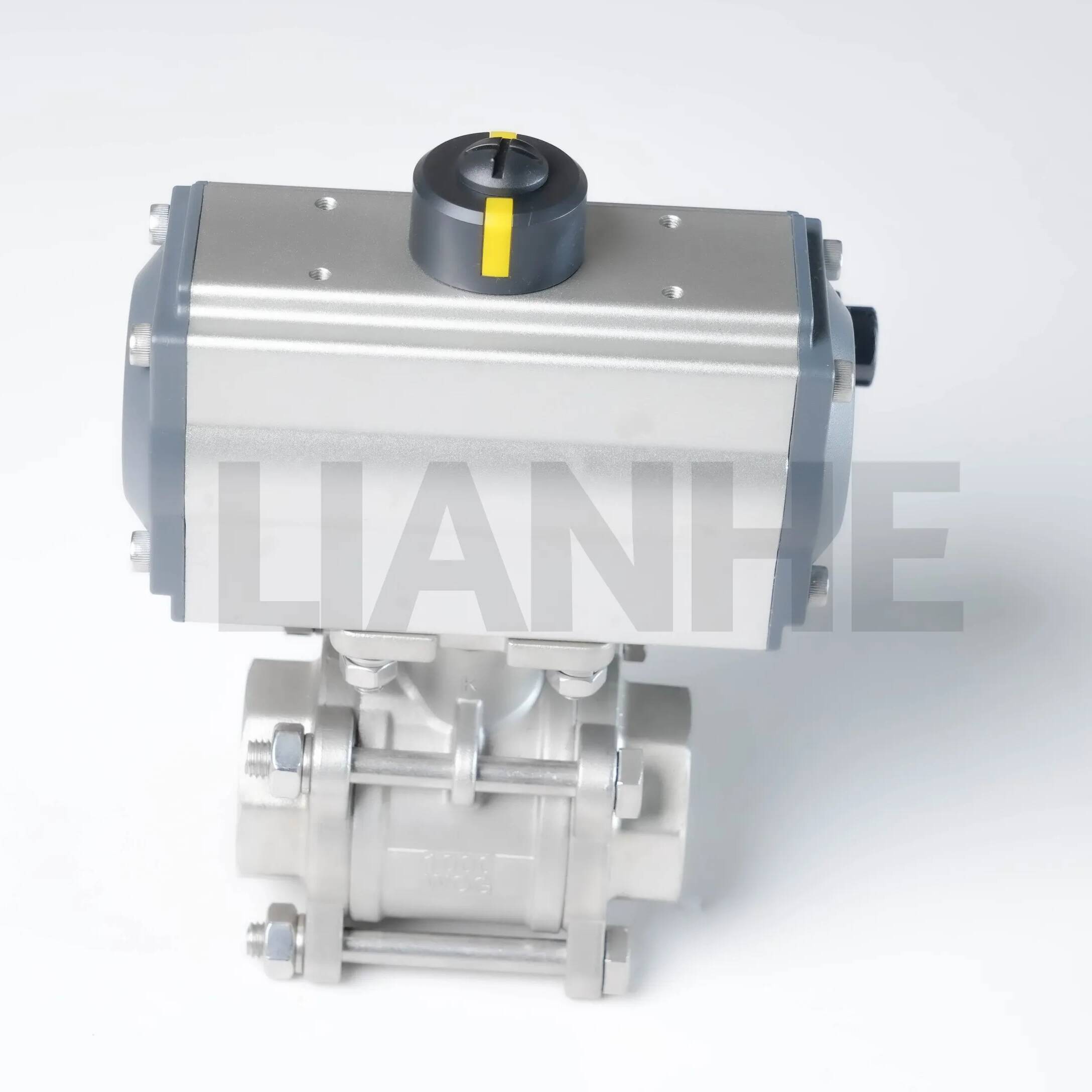

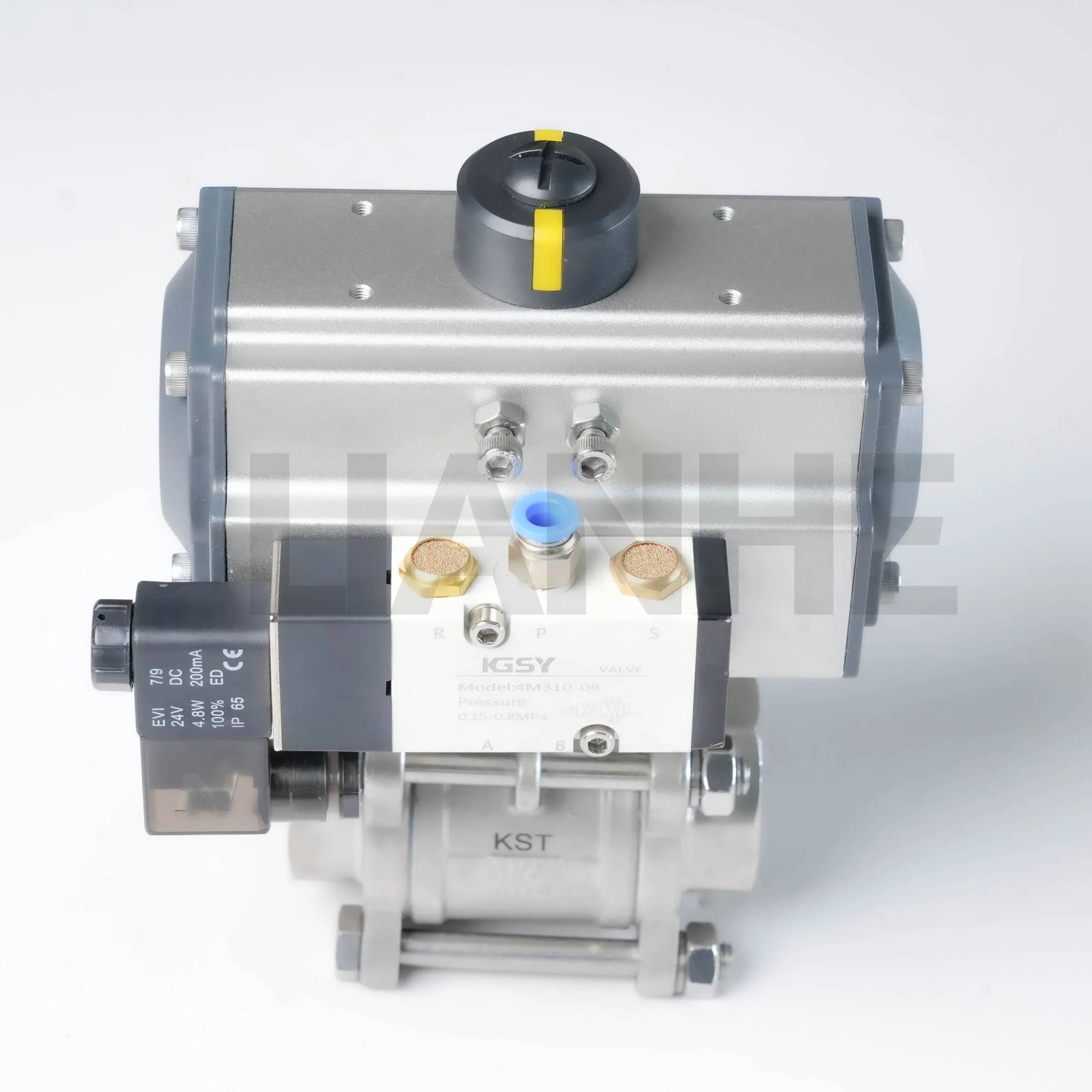

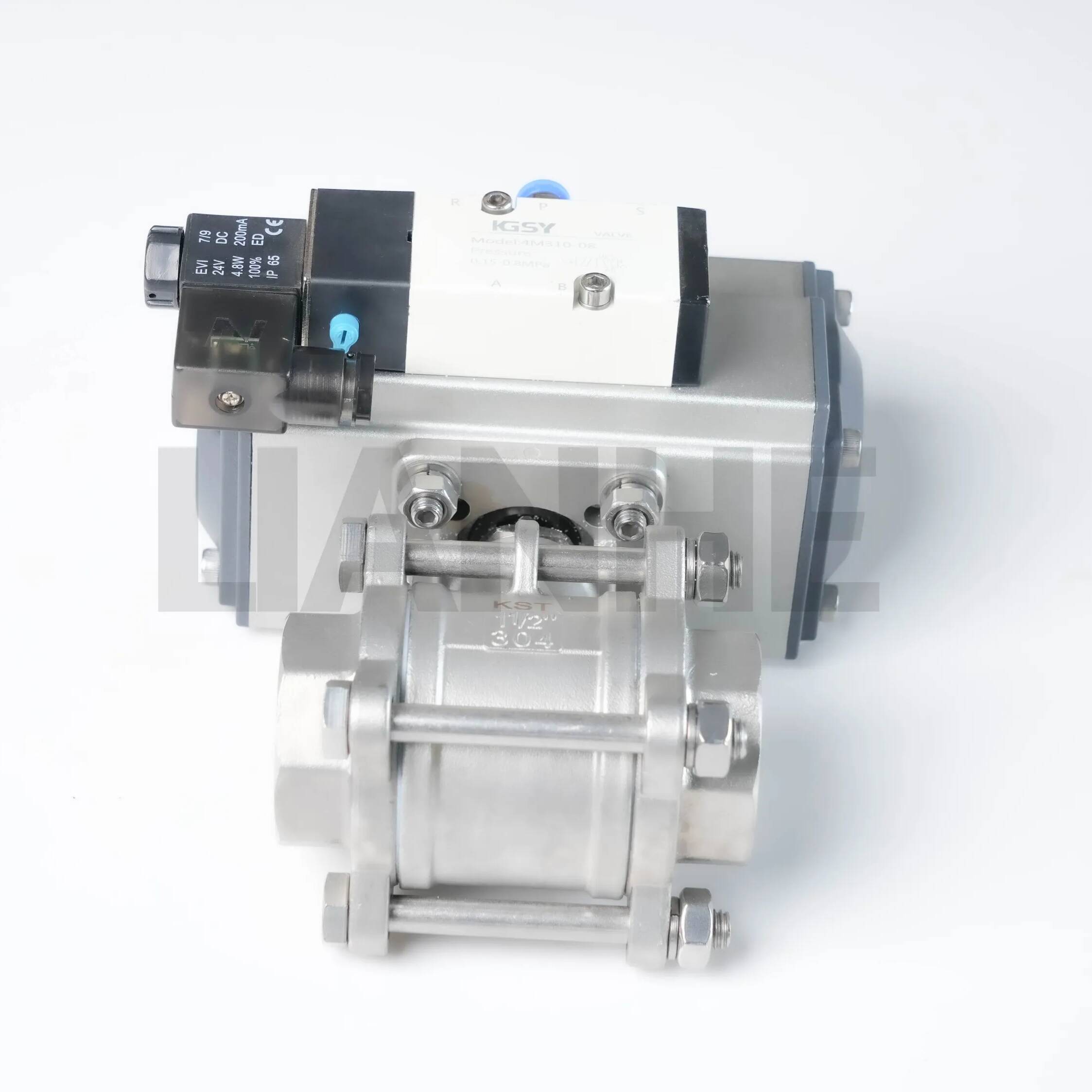

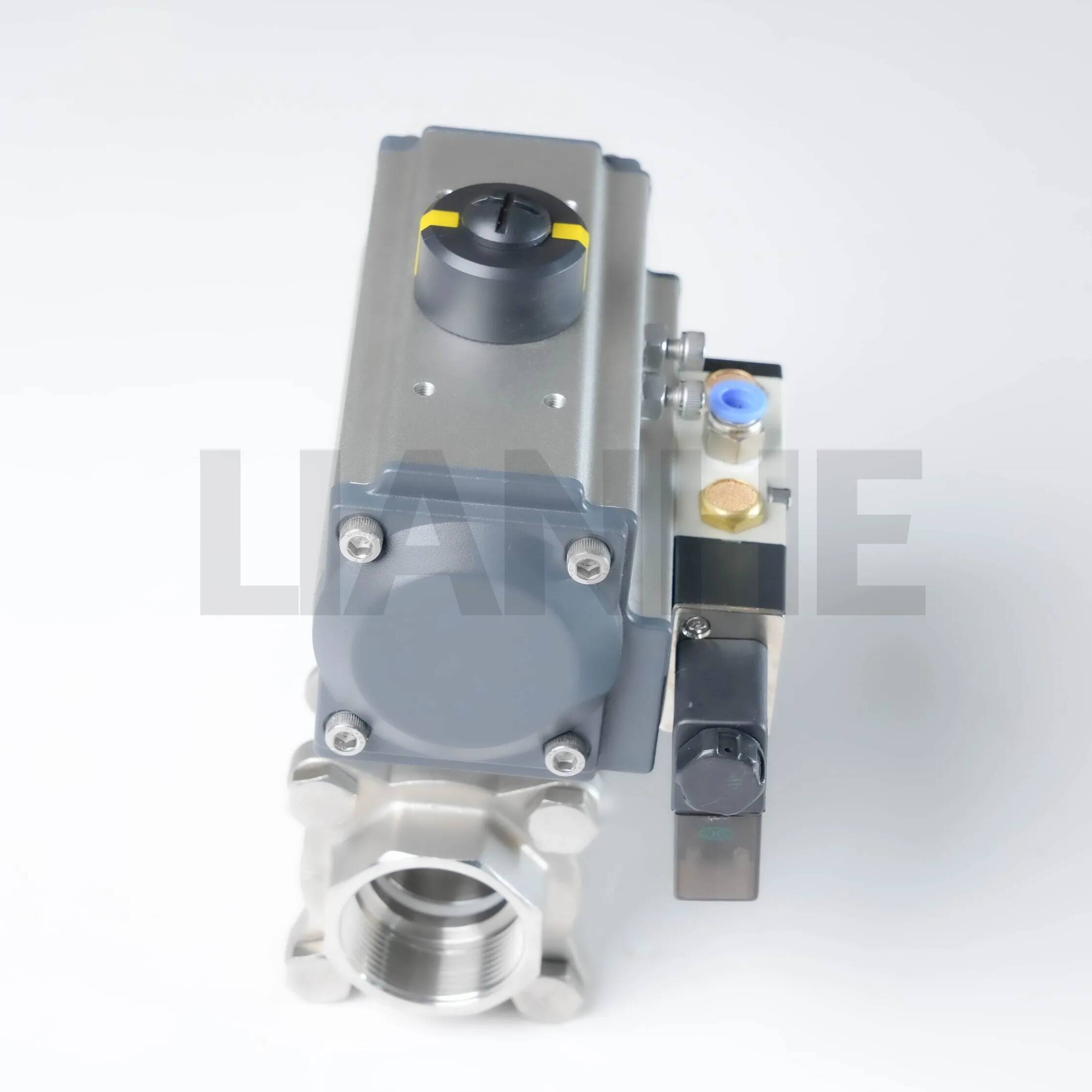

90° 4 分の 1 回転動作を備えた DC24V または AC230V 電動アクチュエータ。フェールセーフ位置 (開/閉) と 2 インチ バルブの場合最大 50 N·m のトルク出力を提供します。

ISO 5211 プラットフォームではアダプター プレートが不要なので、Rotork、Limitorque、Emerson などのブランドのアクチュエータを直接取り付けることができ、取り付け時間を 40% 短縮します。

精密なねじ接続:

NPT オス/メスねじ (ANSI B1.20.1) により、スチール、銅、またはプラスチックのパイプに素早く組み立てることができ、スケジュール 40/80 パイプと互換性があり、1,500 PSI の作動圧力までテスト済みです。

高トルクアクチュエータ用途での焼き付きを防止するために、組み立て中にネジ山が焼き付き防止剤でコーティングされています。

信頼のシール性能:

PTFE シートは 180°C まで気泡のないシャットオフ (API 598) を提供し、研磨ボール (Ra ≤0.8μm) により低トルク (2 インチバルブの場合 ≤12 N・m) と 1,000,000 サイクル寿命を保証します。

上流と下流の両方の圧力の隔離が必要な安全性が重要なアプリケーション向けに、防爆ステムとダブル ブロック アンド ブリード (DBB) 設計をオプションで提供します。

運用上の柔軟性:

温度範囲: -20°C ～ 180°C (PTFE シート)。 -40°C ～ 260°C (RPTFE シート)、温水、圧縮空気、非腐食性液体ラインに適しています。

内蔵のリミットスイッチと位置インジケーターは制御システムにリアルタイムのフィードバックを提供し、正確な流量調整を保証します。

応用

さまざまな業界の自動フロー制御に最適です。

プロセス制御: 飲料製造における間接的な食品接触に関する FDA 要件を満たす 304 ステンレス鋼を使用した、化学混合タンクのリモート オン/オフ操作。

HVAC システム: 商業ビル内の冷水と熱油のループを自動制御し、BMS (ビル管理システム) と統合してエネルギー効率を高めます。

産業オートメーション: 空気圧搬送システムとロボット アーム流体ライン。電気作動により迅速な応答が可能になります (2 インチ バルブの場合は 5 秒以下)。

水処理: 濾過システムおよび逆浸透プラントの自動遮断機能を備え、NPT ネジによりコンパクトな設置での迅速な交換が容易になります。

よくある質問

Q: 電動アクチュエーターの応答時間はどれくらいですか??

答え:通常の応答時間は、電圧とトルクの要件に応じて、2 インチ バルブの場合 8 ～ 15 秒です。正確な仕様については、アクチュエータのデータシートを参照してください。

Q: 停電時にバルブを手動で操作できますか??

答え:はい、ほとんどのアクチュエータには緊急操作用の手動オーバーライド レバーが備わっていますが、長期的な信頼性を確保するために定期的な手動使用は推奨されません。

Q: アクチュエータは防水ですか??

答え:アクチュエータは標準で IP67 等級に準拠しており、湿った環境に適しています。 IP68 バージョンは、水中用途 (廃水処理槽など) に利用できます。

Q: バルブを使用したアクチュエータの校正方法について?

答え:内蔵のキャリブレーションツールを使用して開閉位置を設定し、ボールがアクチュエーターのリミットスイッチと位置を合わせて正確なフィードバックが得られるようにします。
