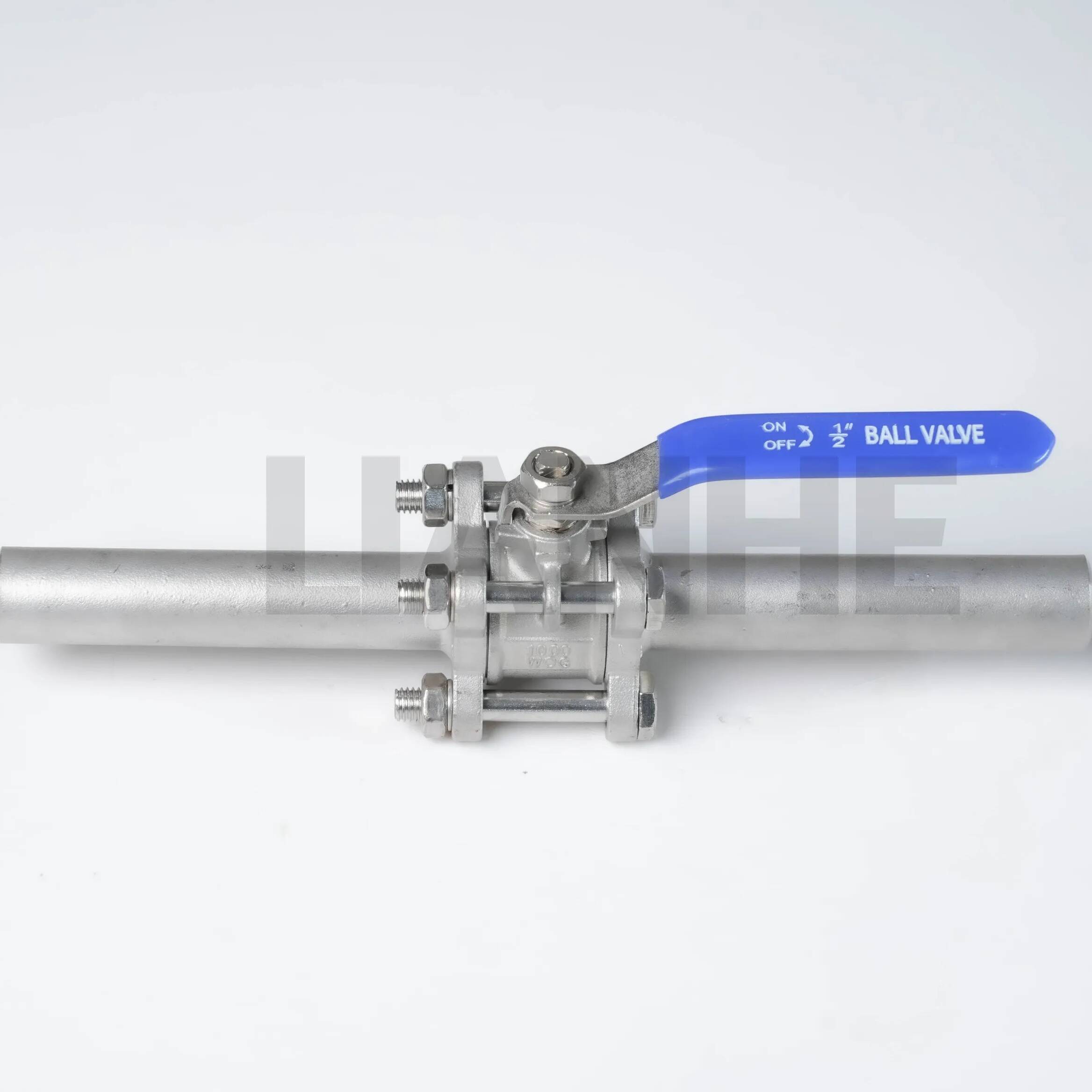

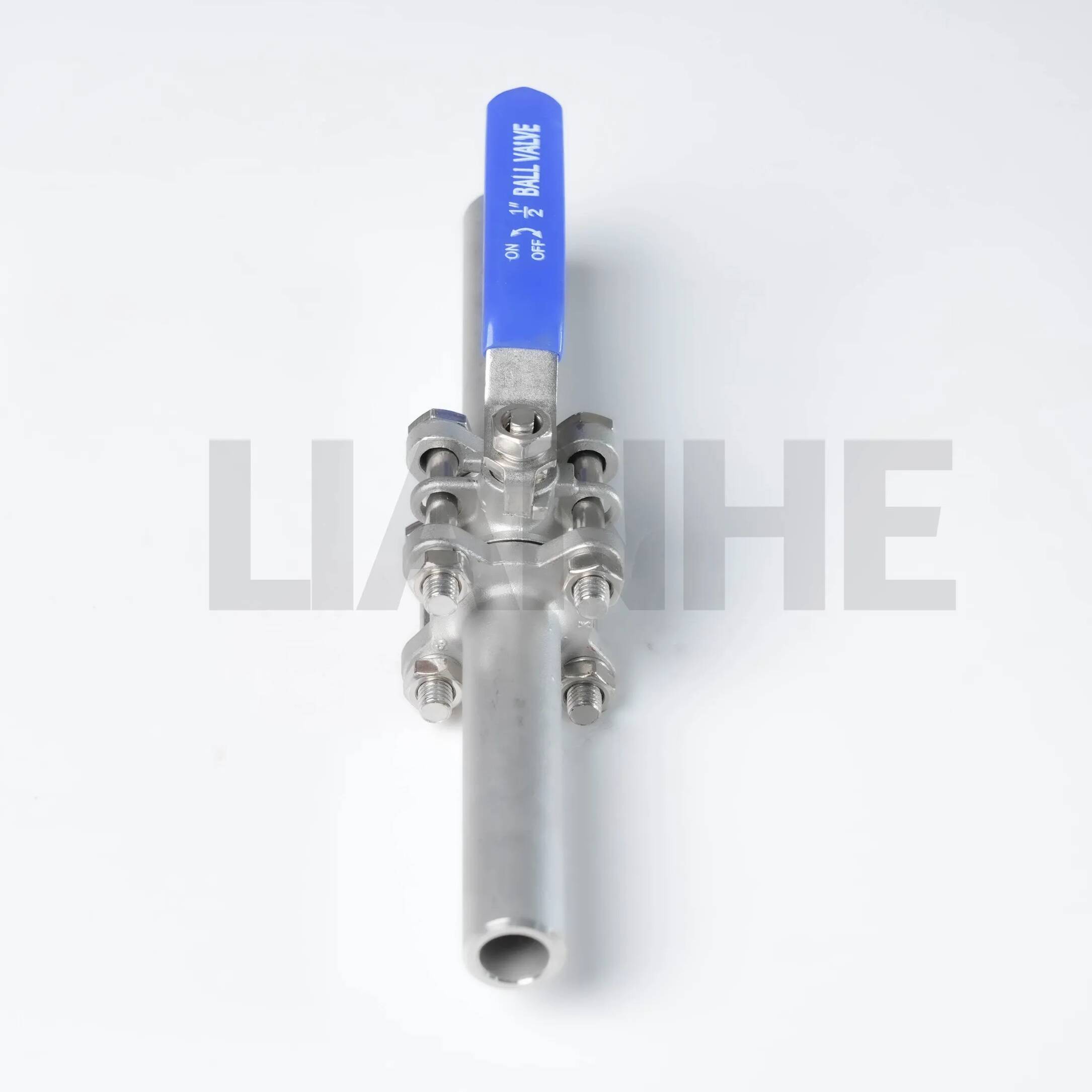

工業用配管用ロングタイプ3ピースウェルドボールバルブ

概要

ロングタイプ 3 ピース ウェルド ボールバルブは、高圧、高温の配管システムで確実な流量制御を行うために設計された高性能工業用バルブです。このバルブは 3 ピースの溶接ボディ (ASTM A105 炭素鋼または A316 ステンレス鋼) で構成されており、フルボア設計と精密機械加工されたボールを備えており、圧力降下を最小限に抑え、確実に確実に遮断します。ロングボディ構成により、溶接設置時の構造安定性と位置合わせが向上し、安全性と耐久性が重要なヘビーデューティ用途に最適です。

特徴

堅牢な 3 ピース構造:

突合せ溶接端を備えた分割ボディ設計 (ANSI B16.25) により、パイプラインを切断することなく内部コンポーネントのメンテナンスと交換が容易になります。

溶接継手は、高振動環境での漏れを防ぐために、1.5x MAWP (最大許容作動圧力) までテストされています。

フルボア流量効率:

制限のない流路（パイプ径に等しい）により乱流と圧力損失が低減され、標準的なレデュースドボアバルブよりも 20% 高い Cv 値を達成します。

研磨ボール (Ra ≤0.8μm) と PTFE シートにより、気泡のない遮断 (API 598 規格) と低い作動トルク (2 インチバルブの場合 ≤15 N・m) が実現します。

高性能素材:

本体：炭素鋼（425℃まで）またはステンレス鋼（650℃まで）、酸、アルカリ、海水などの腐食性媒体に適合します。

シート: -46°C ～ 815°C の温度範囲に対応する強化 PTFE、RPTFE、または金属対金属 (ステライト オーバーレイ) オプション。

安全性の強化:

一体型の防爆ステムと静電気防止装置 (静電気を消散するためにボールとステムを接続) は、API 6D および ISO 14313 安全基準を満たしています。

ロック可能なハンドル (90° 移動) は不正な操作を防止し、オプションの位置インジケーターで流量ステータスを視覚的に確認できます。

応用

正確な流量制御が必要な工業プロセスに最適です。

石油とガス: サワーガスサービス用の NACE MR0175 に準拠した、製油所のパイプライン、坑口、石油化学プラントのオン/オフ制御。

発電: 高圧蒸気 (最大 250 bar) と急激な温度変化に耐える、火力発電所の蒸気および復水システム。

化学処理: 化学反応器および混合システムにおける腐食性流体の取り扱い。食品グレードの用途向けに FDA 21 CFR Part 177 を満たすステンレス鋼のバリエーションを使用します。

水処理: ポンプ、フィルター、貯蔵タンクを確実に遮断する、頑丈な上下水パイプライン。

よくある質問

Q: 端部はどのような溶接規格に準拠していますか?

A: 突合せ溶接端は ANSI B16.25 および ASME B31.3 に適合しており、GTAW (TIG) および GMAW (MIG) 溶接プロセスの両方に適しています。

Q: バルブは垂直パイプラインに設置できますか?

A: はい、3 ピース設計によりどの向きでも設置できますが、シートの摩耗を最適に分散させるために水平方向に設置することをお勧めします。

Q: 一般的なメンテナンス間隔はどれくらいですか?

A: 媒体の腐食性と動作頻度に応じて、12 ～ 24 か月ごとに定期メンテナンス (潤滑、シート検査) を行ってください。

Q: 防火設計は可能ですか?

A: はい、オプションの防火構造 (API 607 準拠) はグラファイトパッキンと緊急停止システム用の金属シートを備えています。
