パイプエンドシール用の耐久性の高いステンレス鋼の溝キャップ

概要

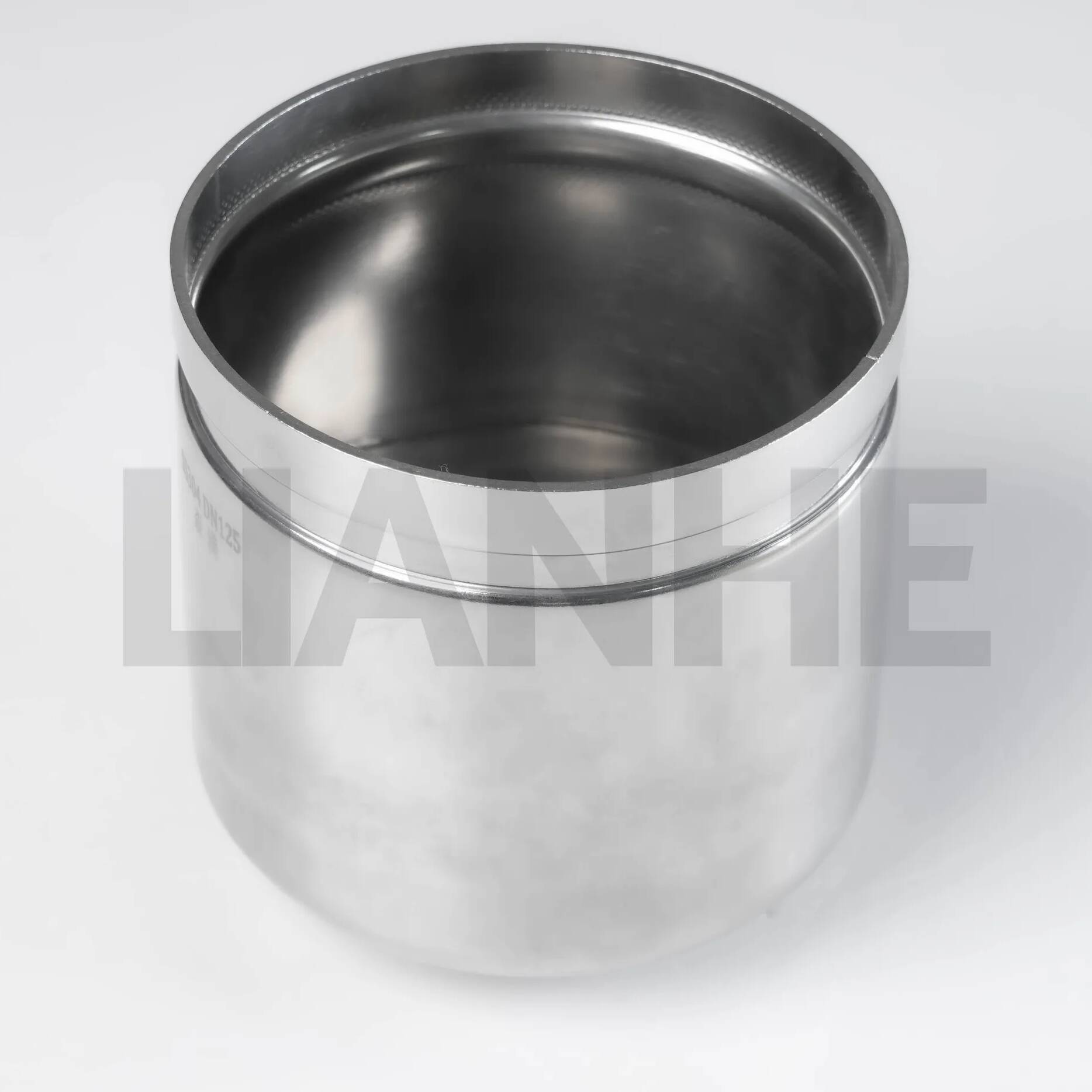

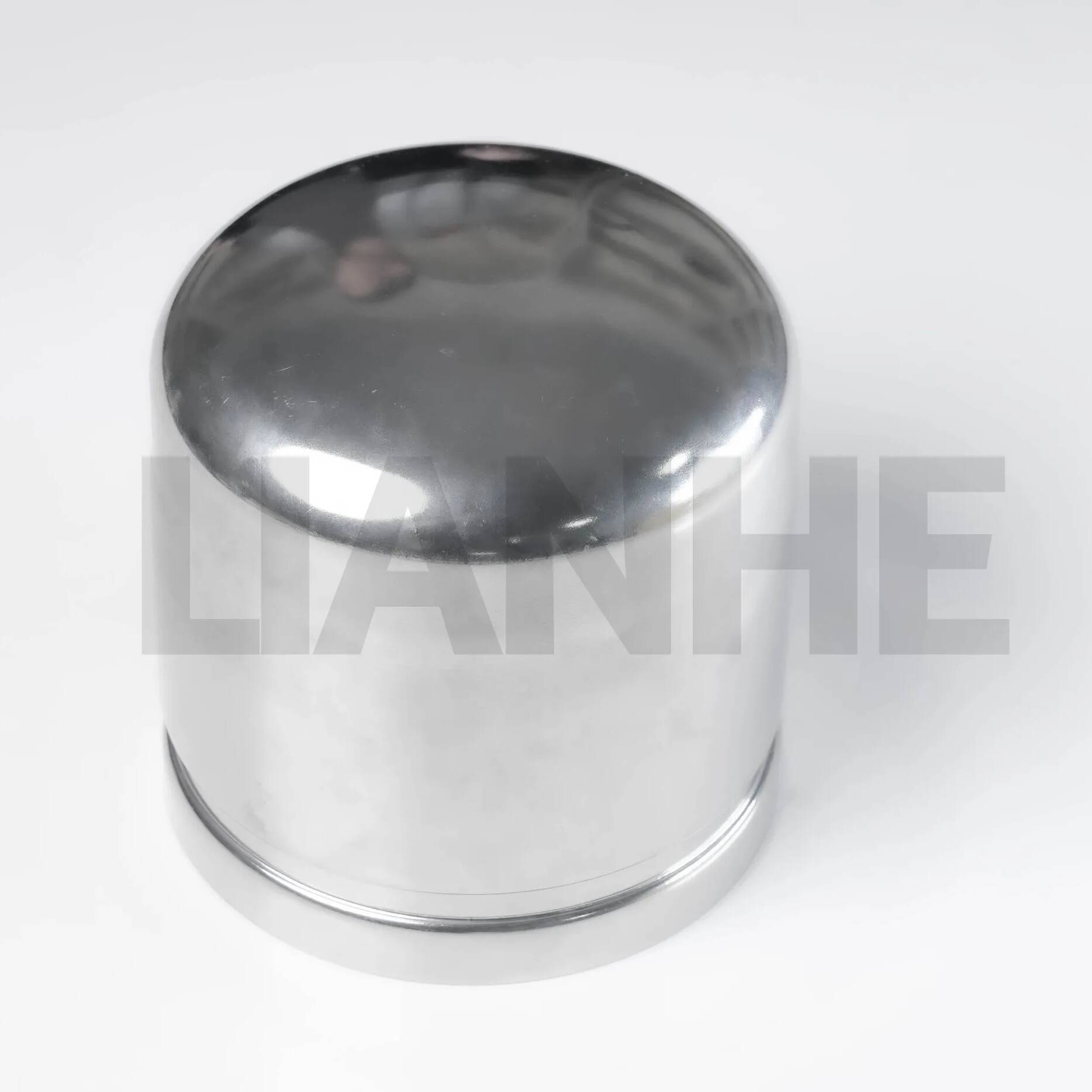

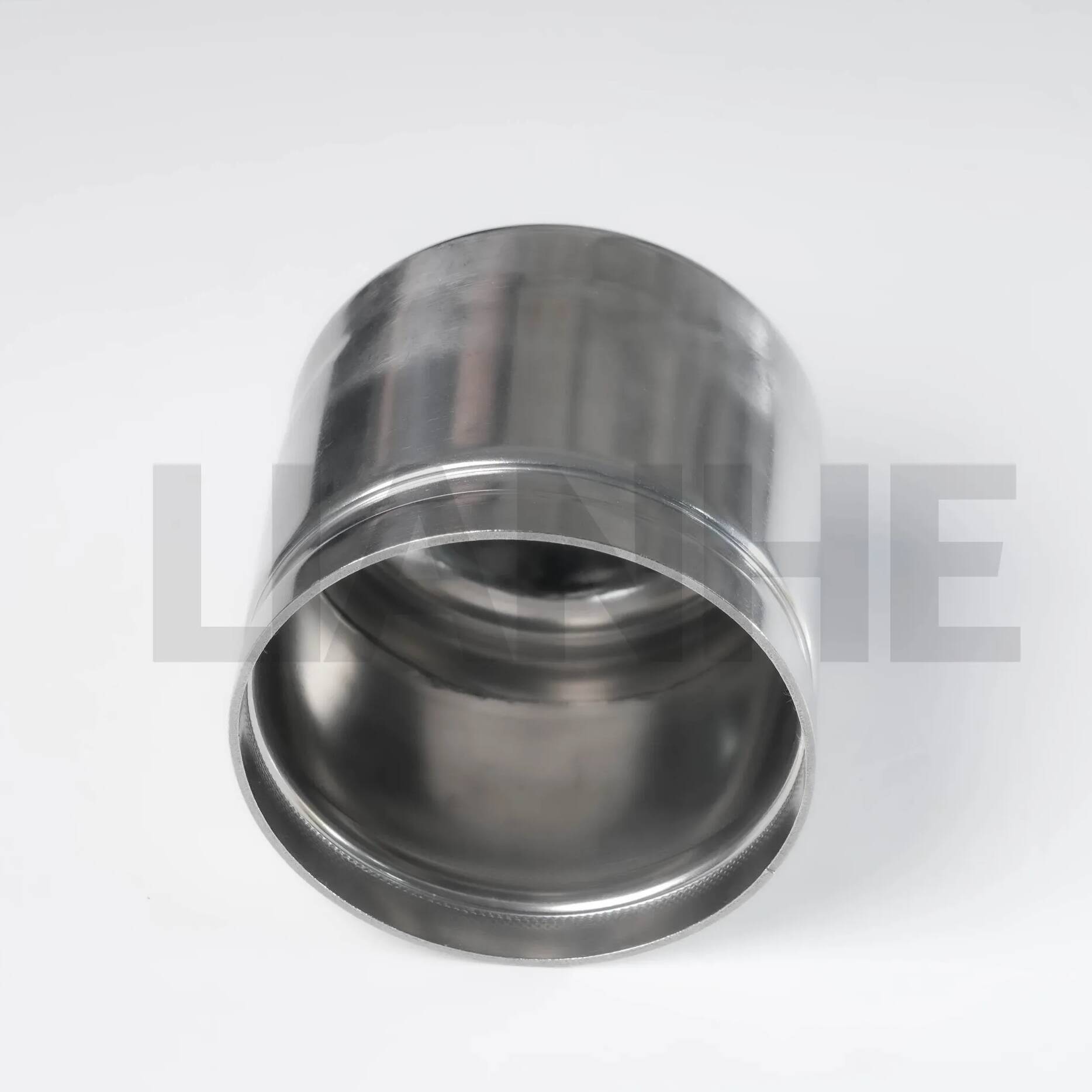

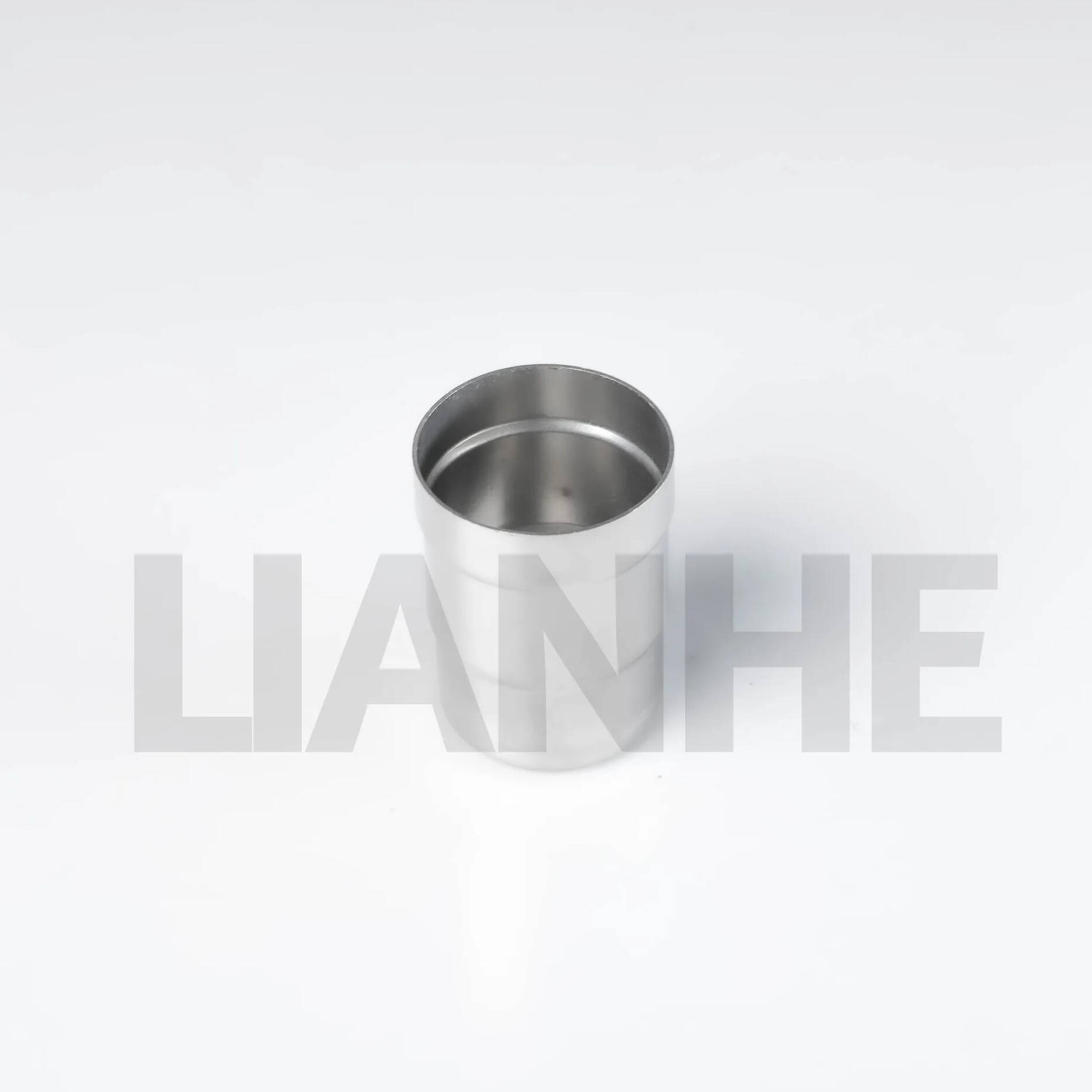

304 または 316 ステンレス鋼で製造されたこれらのキャップは、機械的カップリングとシームレスに接続する AWWA C606 準拠の溝付きデザインを特徴としており、高振動および腐食環境でも漏れ防止性能を保証します。

特徴

耐久性のある素材構造:

304 (一般耐食性) および 316 (耐塩化物) ステンレス鋼で利用可能で、最小降伏強度 205 MPa、伸び ≥40% の耐衝撃性を備えています。

滑らかな内面 (Ra ≤1.6μm) が堆積物の蓄積を防ぎ、溝付きの外縁 (深さ: 2.4 mm ±0.1 mm) により、Victaulic® などのカップリングとのしっかりとした嵌合が保証されます。

漏れ防止シール設計:

一体型 EPDM または NBR ガスケット (媒体に応じて) は、水/ガス システムに最大 16 bar (232 PSI) の気泡密封を提供し、化学的適合性のためにオプションの Viton® ガスケットを使用します。

強化されたドーム形状により圧力が均一に分散され、サージ時のパイプ端への応力集中が軽減されます。

簡単な取り付け:

溶接やねじ切りは不要で、溝付きパイプ端にスライドさせてカップリングで固定するだけで、溶接キャップと比較して取り付け時間を 60% 短縮します。

軽量設計 (同等のネジ付きキャップより 20% 軽量) は、頭上や手の届きにくい場所への設置に最適です。

コンプライアンスとテスト:

ASME B16.24、MSS SP-83、および AWWA C606 規格を満たしており、使用圧力の 1.5 倍まで 30 分間静水圧試験を行って漏れがありません。

不動態化表面 (316 キャップ用) により、海洋および産業環境における耐食性が向上します。

応用

パイプシステムのシールと保護に最適:

配水: 飲料水に関する NSF/ANSI 61 に準拠した、消火栓ライン、水道本延長、および灌漑システムのエンドポイントの一時的な閉鎖。

産業メンテナンス: 海水や硫化物などの攻撃的な媒体に耐える 316 キャップで、化学工場、製油所、発電所の未使用の分岐パイプを密閉します。

建設とインフラストラクチャー: パイプラインのテストおよび試運転中にパイプ端を保護し、地方自治体および産業プロジェクトにおける汚染リスクを軽減します。

海洋工学: 15 年以上の海水暴露に耐える 316 ステンレス鋼で、オフショア プラットフォーム パイプラインと船上の配管をシールします。

よくある質問

Q: これらのキャップはパイプの永久的な終端処理に使用できますか??

答え:はい、機械的カップリングおよび適切なガスケットと組み合わせることで、一時的および永久的なシールの両方に適しています。

Q: EPDMガスケットの使用温度範囲はどれくらいですか??

答え:-40°C ～ 150°C ですが、Viton® ガスケットは高温用途向けにこれを -20°C ～ 200°C まで拡張します。

Q: キャップの取り付けには特別な工具が必要ですか??

答え:いいえ、カップリング ボルトをメーカーの推奨値 (2 インチ ～ 12 インチのキャップの場合は通常 50 ～ 70 N·m) で締めるにはトルク レンチのみが必要です。

Q: 非磁性オプションは利用可能ですか??

答え:はい、316L ステンレス鋼キャップは透磁率が低く、MRI 施設や敏感な電子環境に最適です。
