高圧ステンレス鋼 150# 90DEG ねじ込みエルボ継手

概要

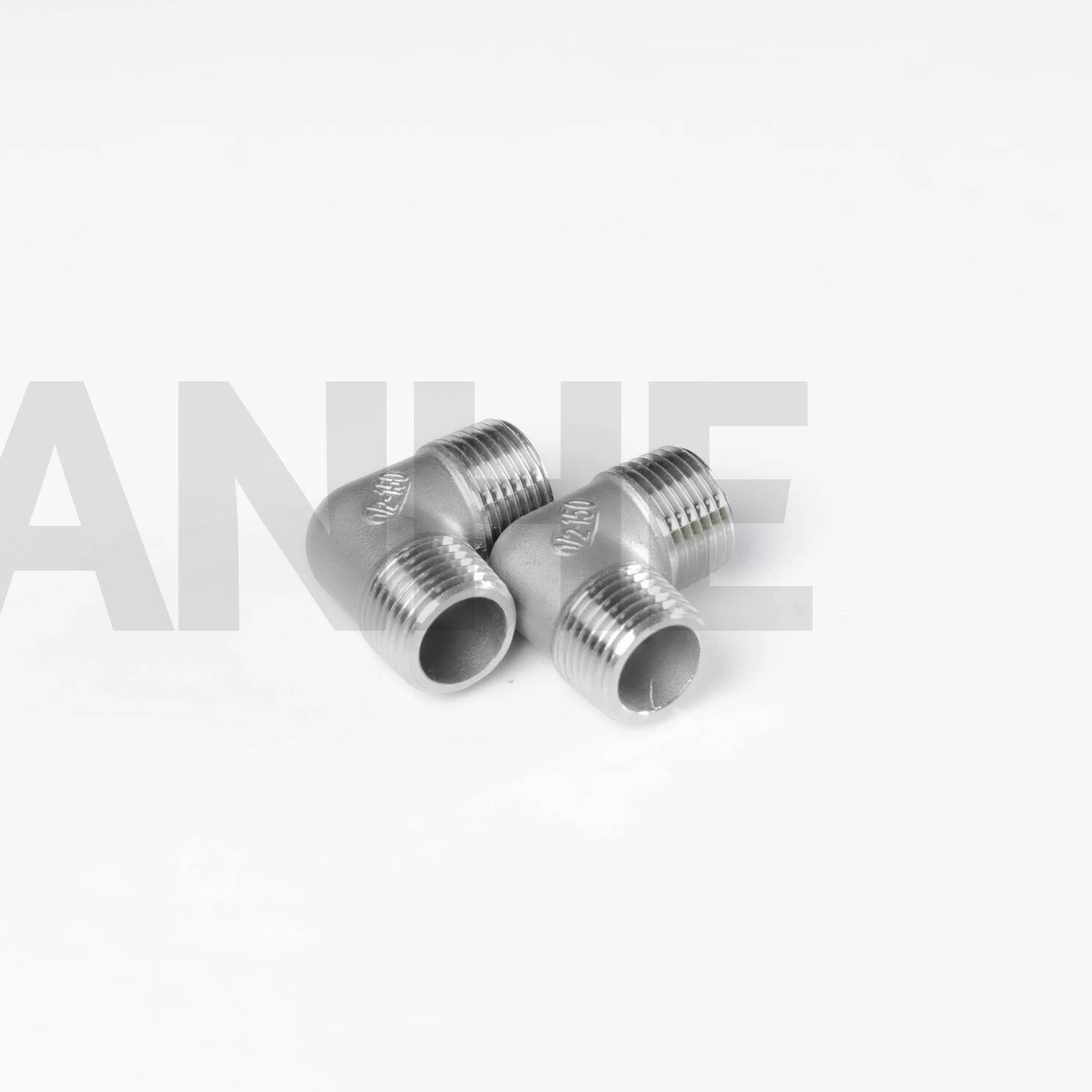

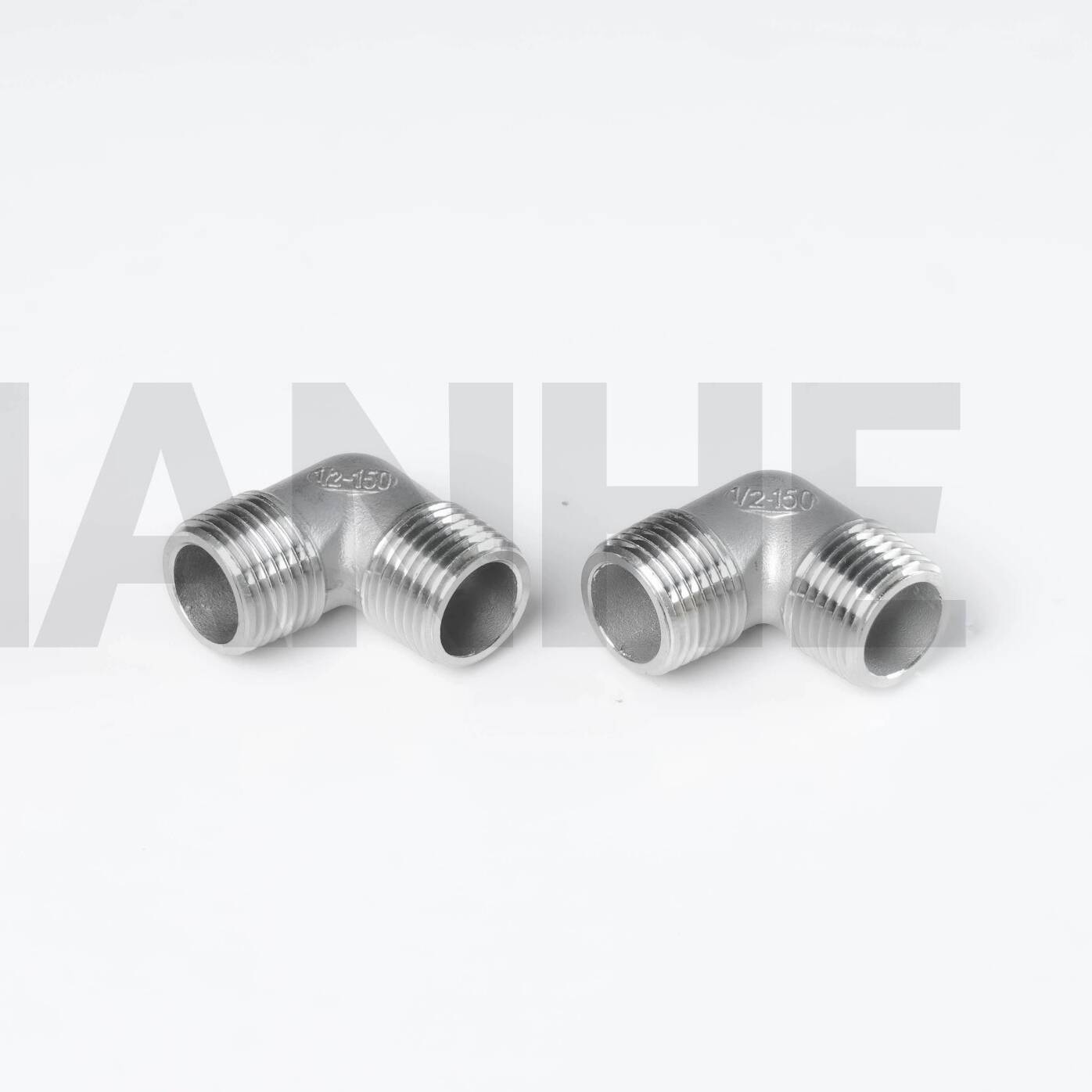

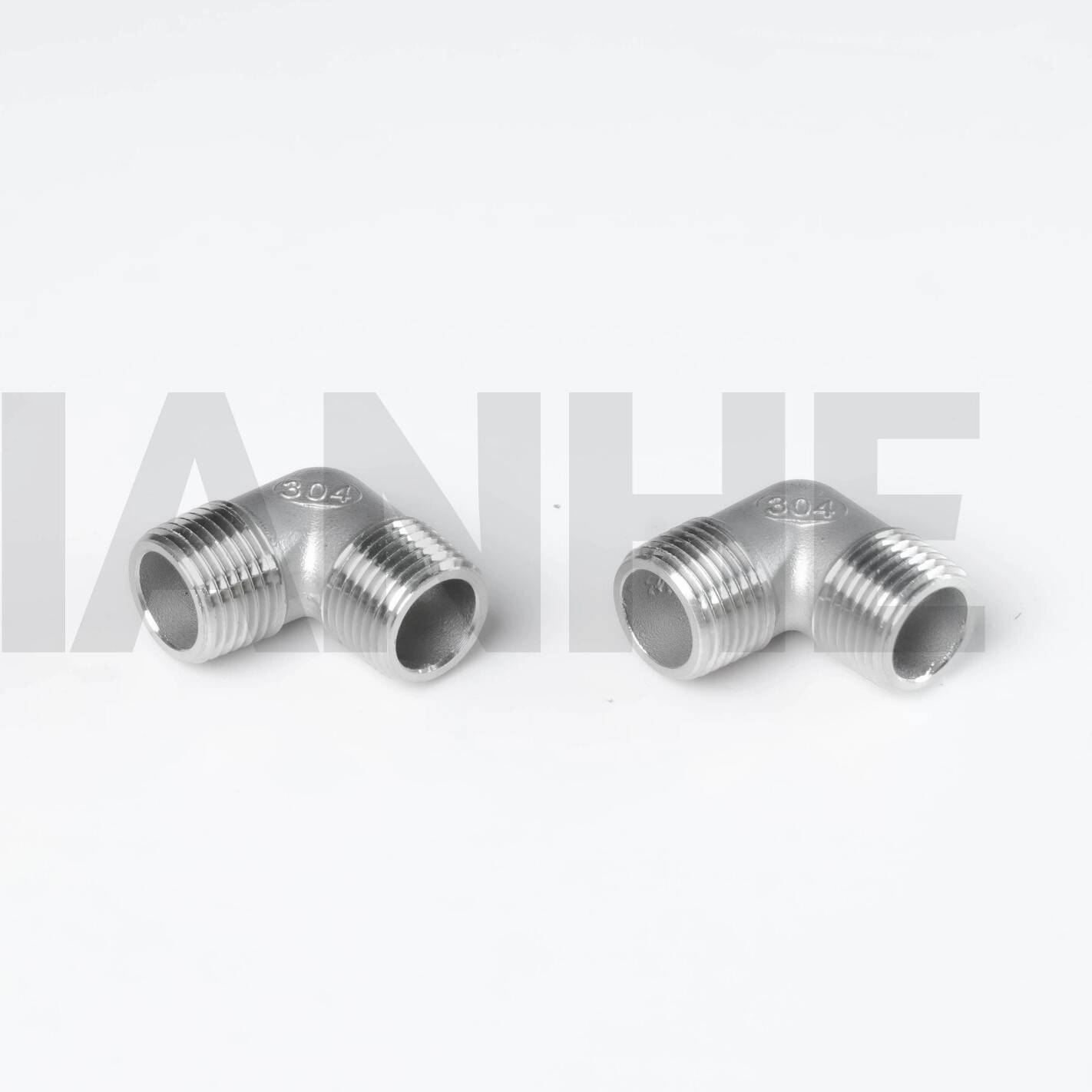

高圧ステンレス鋼 150# 90 度ねじ込みエルボは、漏れのない接続と構造の安定性を確保しながら、高圧ねじ込みシステムで方向を変えるように設計された精密設計のパイプ継手です。 304 または 316 ステンレス鋼で作られたこれらのエルボは、NPT ねじ (ANSI B1.20.1) と 1.5D 半径を備えており、強度と耐食性の両方を必要とする産業および商業用途に最適です。

特徴

プレミアム素材と糸加工:

ASTM A312 ステンレス鋼 (304 または 316) で作られており、最小引張強度 515 MPa、伸び ≥30% を備え、高圧シナリオでの耐衝撃性を備えています。

NPT 雌ねじ (角度 60 度、1/2 インチ～2 インチ サイズの場合、1 インチあたり 11.5 ねじ) は公差 ±0.05 mm まで機械加工され、1.5 倍の使用圧力 (150# 定格で 150 PSI) までテストされています。

流れと応力の最適化:

1.5D 中心線半径 (ANSI B16.11 準拠) により流れ抵抗と乱流が軽減され、標準的な短半径エルボよりも 10% 高い Cv 値を達成します。

強化されたかかと部分とつま先部分 (壁厚 1.2 倍) は、ポンプとコンプレッサーの接続に重要な熱膨張と振動に耐えます。

多彩な互換性:

NPT ネジを使用して炭素鋼、ステンレス鋼、プラスチックのパイプに接続し、空気、水、油、非腐食性ガスの用途に適しています。

サイズは 1/8 インチから 4 インチの NPS で、スケジュール 40 (標準圧力) およびスケジュール 80 (高圧) オプションが用意されています (スケジュール 80 では最大 3,000 PSI)。

コンプライアンスと仕上げ:

ASME B16.11 および MSS SP-83 規格に適合し、オプションの電解研磨 (Ra ≤0.8μm) により、製薬および半導体産業の高純度システムに対応します。

不動態化表面 (316 エルボ用) により金属イオンの浸出が減少し、食品グレードの用途に関する FDA 21 CFR Part 177 への準拠が保証されます。

応用

高圧および腐食環境に最適:

産業用油圧機器: オイル添加剤による劣化を防ぐ 316 個のエルボを備え、機械およびオートメーション システム内の作動油の方向を変更します。

HVAC システム: 商業ビルの凝縮水および冷媒ライン。湿気の多い環境でも信頼性の高い接続を提供する 304 エルボを備えています。

化学研究所: 電解研磨された 316 エルボを備えた高純度の化学物質移送ラインにより、試薬供給システムの汚染リスクを最小限に抑えます。

船舶用ハードウェア: 船上の淡水ラインと燃料ラインを接続し、塩水噴霧や腐食に 10 年以上耐える 316 ステンレス鋼を使用しています。

よくある質問

Q: これらのエルボは英国規格パイプ (BSP) ねじに使用できますか??

答え:いいえ、NPT ネジが特徴です。メートルねじシステムとの互換性を確保するには、NPT から BSP へのアダプタを使用します。

Q: どのようなネジ山シーラントが推奨されますか?

答え:水/ガスには PTFE テープまたはパイプドープを使用してください。高圧オイルシステムの場合は、耐漏れ性を高めるために嫌気性シーラントを検討してください。

Q: ステンレスねじのかじりを防ぐにはどうすればよいですか??

答え:焼き付き防止剤 (高温用ニッケルベース) を塗布し、推奨トルク (例: 1 インチ エルボの場合 40 N·m) を超えて締めすぎないようにしてください。

Q: 可燃性媒体に対する耐火オプションはありますか??

答え:316 ステンレス鋼は耐火性がありませんが、融点 (1,400°C) が高いため、金属ガスケットと組み合わせると中程度の火災の危険性がある環境に適しています。
