配管分岐用高圧ステンレス鋼F/Mねじクラス150ティー

概要

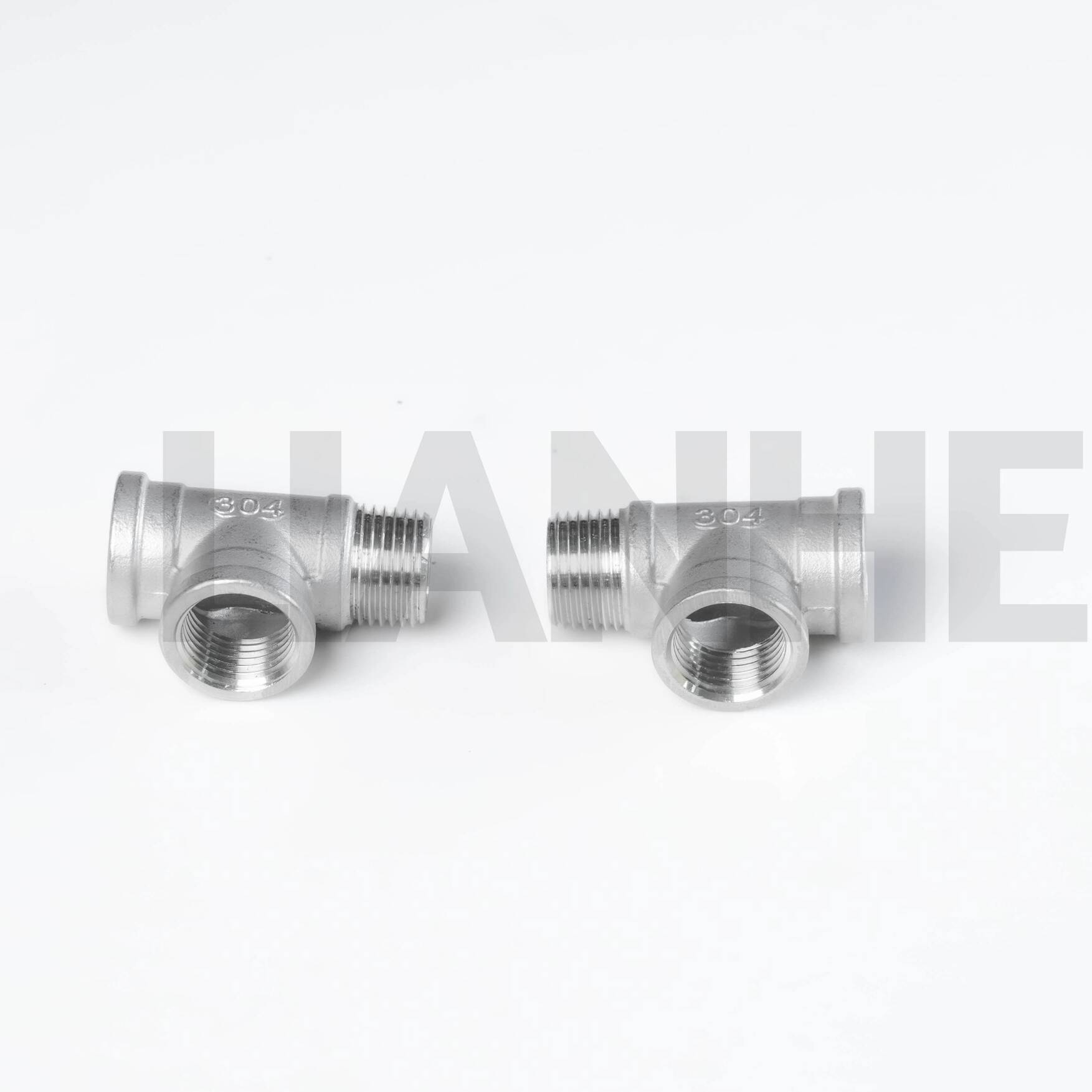

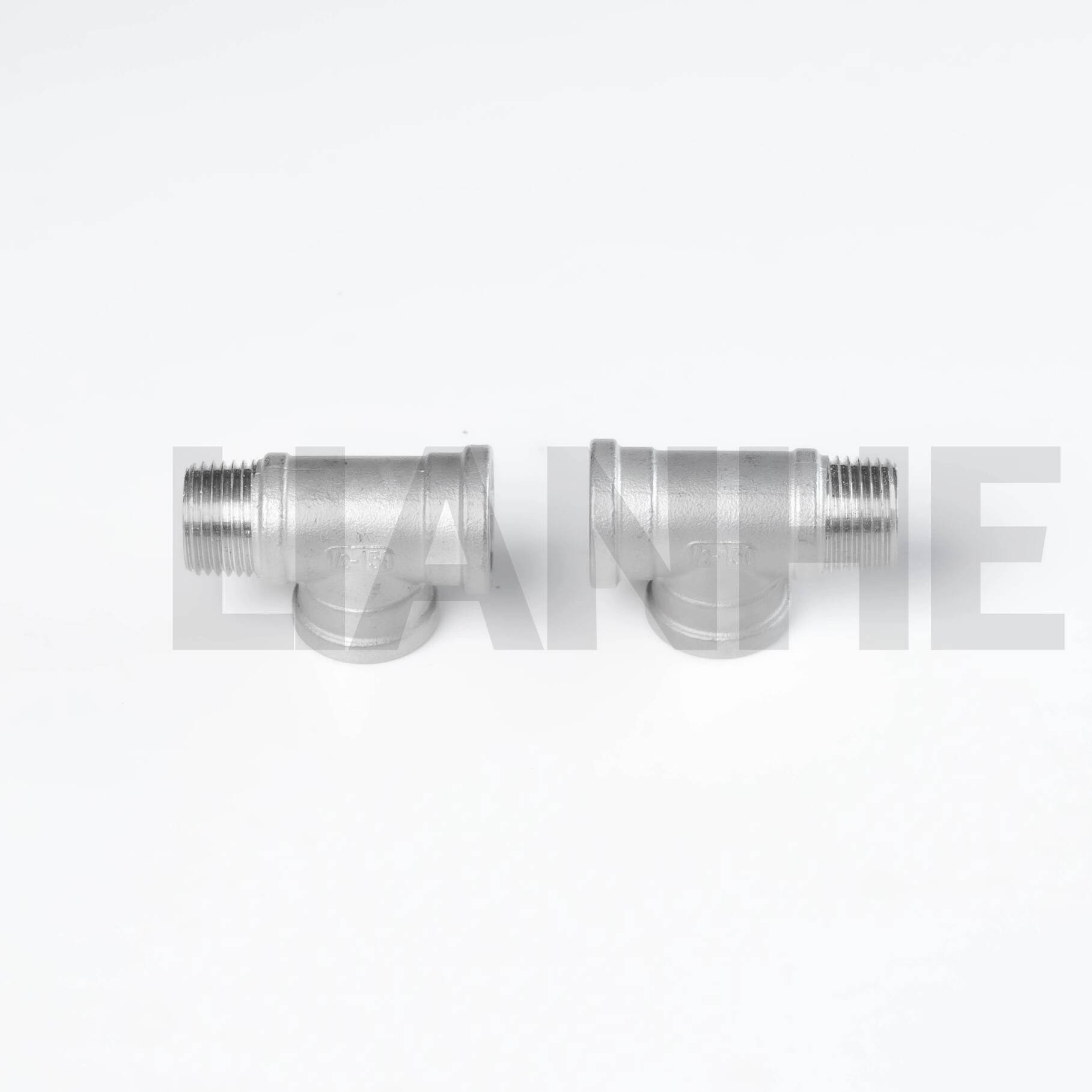

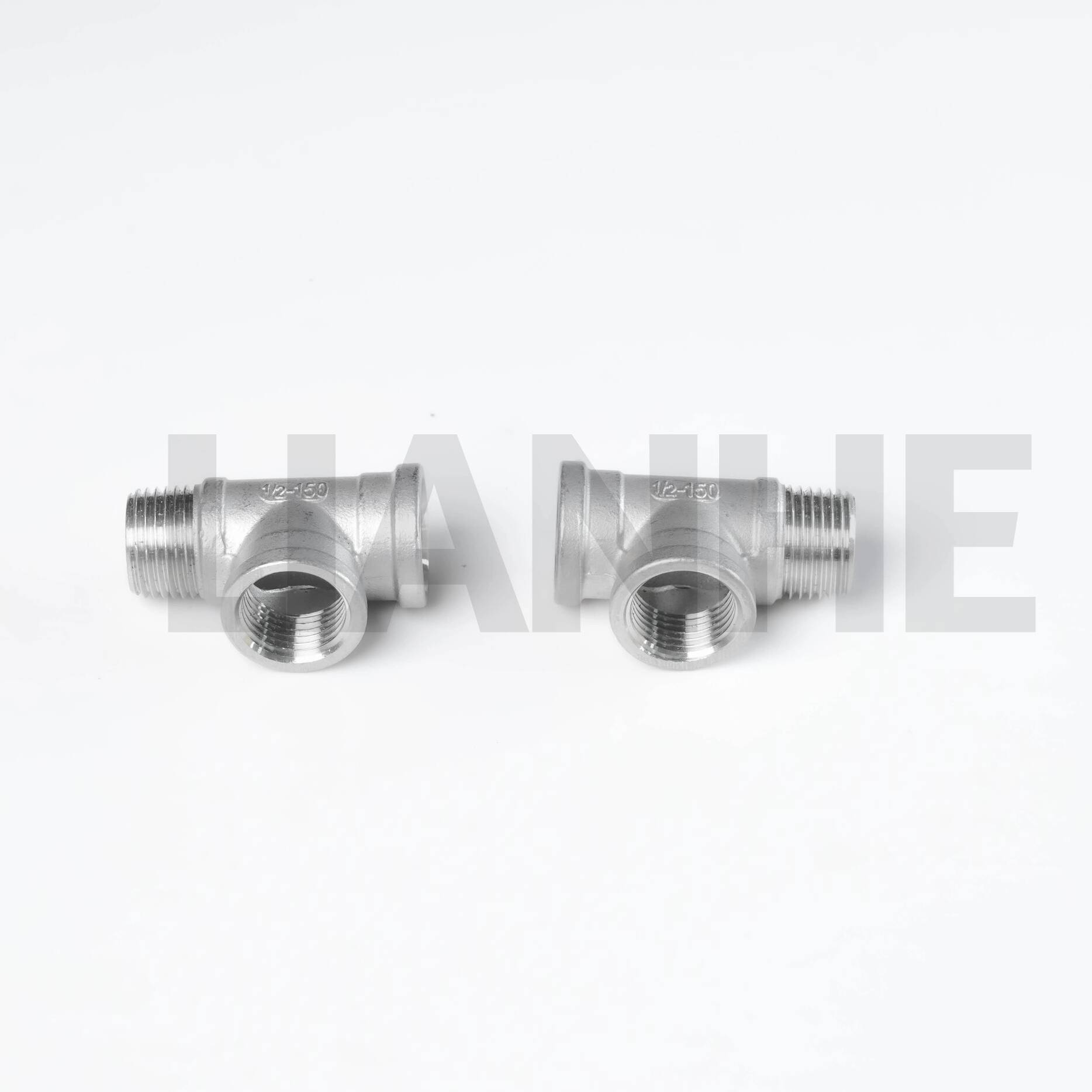

高圧ステンレス鋼 F/M ねじクラス 150 ティーは、ねじ付き配管システムで分岐接続を作成するように設計された多用途の配管継手で、NPT ねじの雌ねじと雄ねじを組み合わせて柔軟に設置できます。 304 または 316 ステンレス鋼で作られたこの T シャツは、強化されたブランチとクラス 150 定格を備えており、中圧の産業用および商業用途に最適です。

特徴

混合糸設計:

メインラインにメス NPT (F)、分岐にオス NPT (M) (またはその逆) により、アダプタなしでネジ付きバルブ、ゲージ、またはパイプに直接接続できます。

ANSI B1.20.1 (60° テーパー) に準拠したねじ山は、PTFE テープまたはパイプドープで最大 300 PSI (クラス 150) の漏れ防止シールを提供します。

強化された分岐構造:

分岐接合部の厚い壁 (主壁の 1.2 倍) は圧力荷重に耐え、標準 T 型と比較して応力集中を 20% 軽減します。

滑らかな内半径 (パイプ肉厚の 1.0 倍) により乱流が最小限に抑えられ、最大 500 GPM (4 インチ ティー) の流量に適しています。

素材と性能:

一般用途向け 304 ステンレス鋼 (ASTM A312)。腐食性媒体用の 316 ステンレス鋼 (ASTM A316)、温度範囲 -20°C ～ 180°C (PTFE シールねじ山)。

最大 300 PSI (クラス 150) の使用圧力に耐える定格があり、スケジュール 40 の壁厚により、中圧システムでの構造的完全性が保証されます。

コンプライアンスと汎用性:

ASME B16.11 および MSS SP-83 規格に適合し、サイズ 1/8 インチから 4 インチ NPS で利用可能で、均等 T 字 (すべてのねじ山が同じサイズ) および縮小 T 字 (分岐が小さい) オプションを備えています。

応用

産業用および商業用システムのねじ式分岐接続に最適です。

HVAC システム: 商業ビルの主要な冷水ラインから空気処理ユニットまでの分岐。湿気による腐食に強い 304 ステンレス鋼を使用。

圧縮空気ライン: 120 PSI エア システムに適したクラス 150 定格を備え、ファクトリー オートメーションにおけるエア ツールやバルブへの接続を作成します。

配管および水道工事: 水道本管から家庭用サービスラインまで分岐し、飲料水用途向けの NSF/ANSI 61 に準拠しています。

化学処理: 製油所の低圧化学薬品注入ライン。弱酸およびアルカリへの暴露に耐える 316 ステンレス鋼を使用。

よくある質問

Q: F/M ネジ構成と M/F ネジ構成の違いは何ですか??

答え:F/M は幹にメス、枝にオスがいます。 M/F はこれを逆転させ、さまざまなネジ付きコンポーネントに柔軟に接続できるようにします。

Q: このティーは英国規格パイプ (BSP) ネジで使用できますか??

答え:いいえ、NPT スレッドは BSP と互換性がありません。相互標準互換性を確保するには、NPT から BSP へのアダプタを使用します。

Q: ステンレス製接続部のネジのかじりを防ぐ方法?

答え:ニッケルベースの焼き付き防止剤を塗布し、締めすぎないように注意してください。損傷を防ぐため、1 インチネジの場合は 30 N·m のトルクをかけてください。

Q: T シャツは真空用途に適していますか??

答え:はい、完全真空 (29 インチ Hg) の定格ですが、真空ラインでの漏れ耐性を高めるために金属ガスケットまたは嫌気性シーラントを使用してください。
