工業用配管用高強度ステンレス鋼製90°エルボ

概要

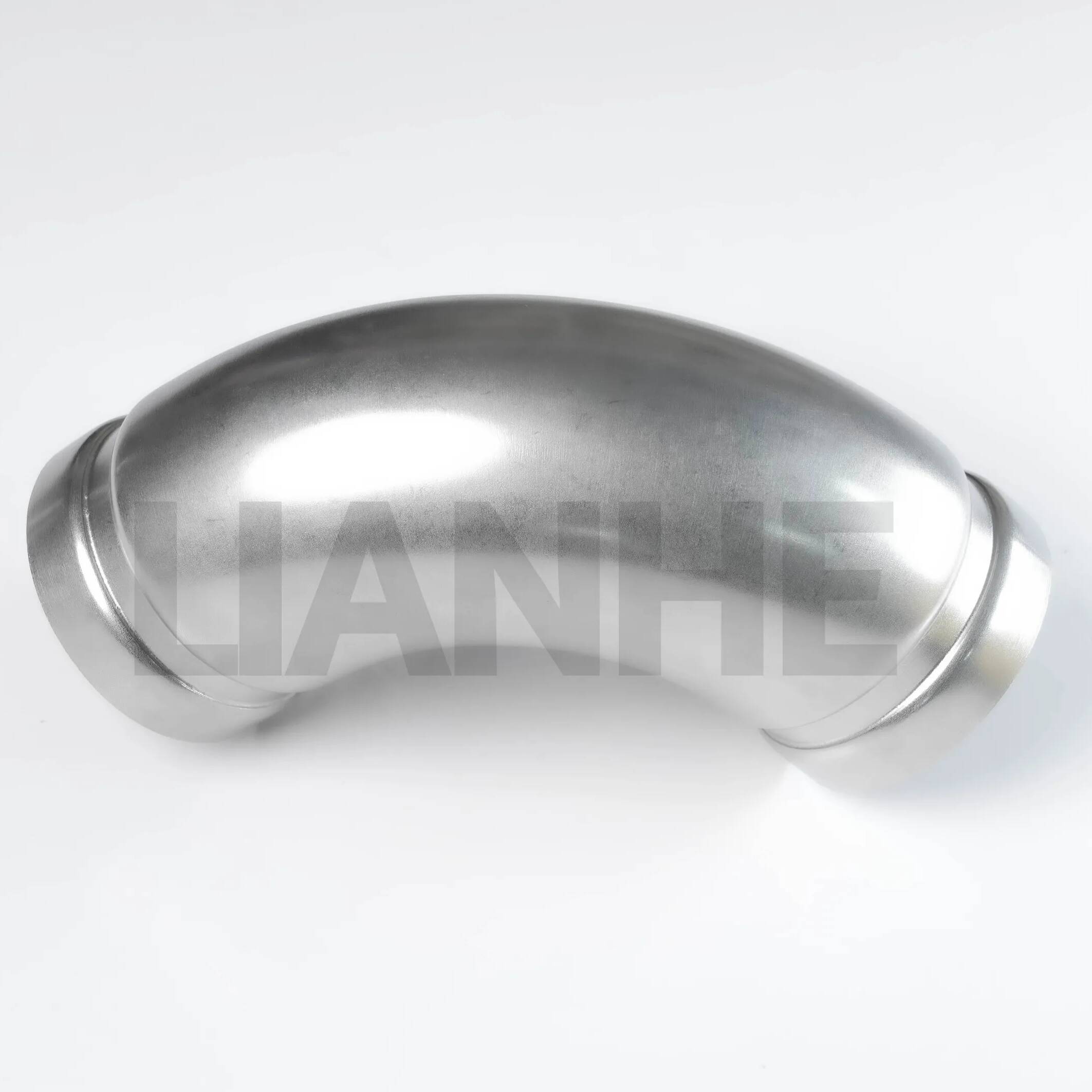

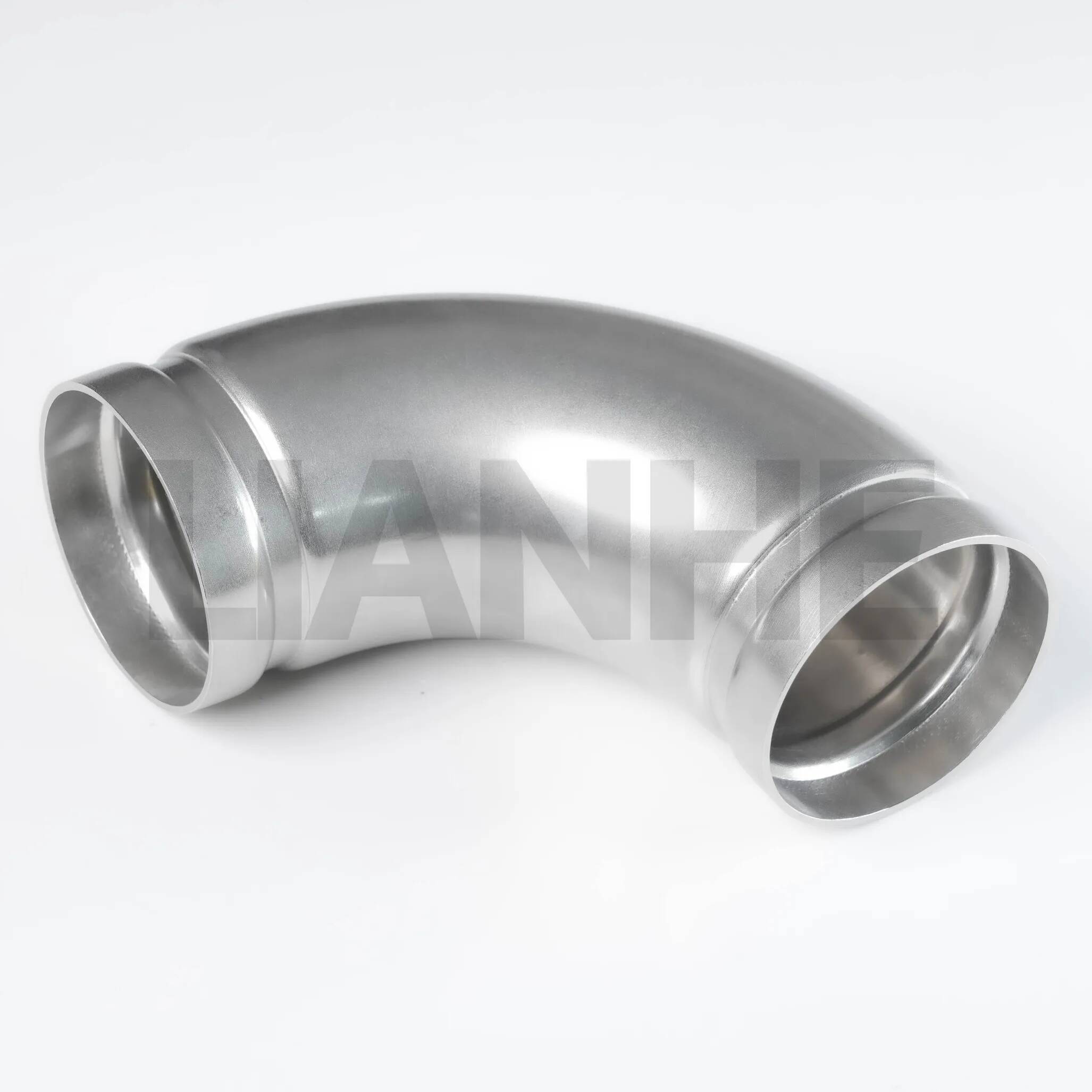

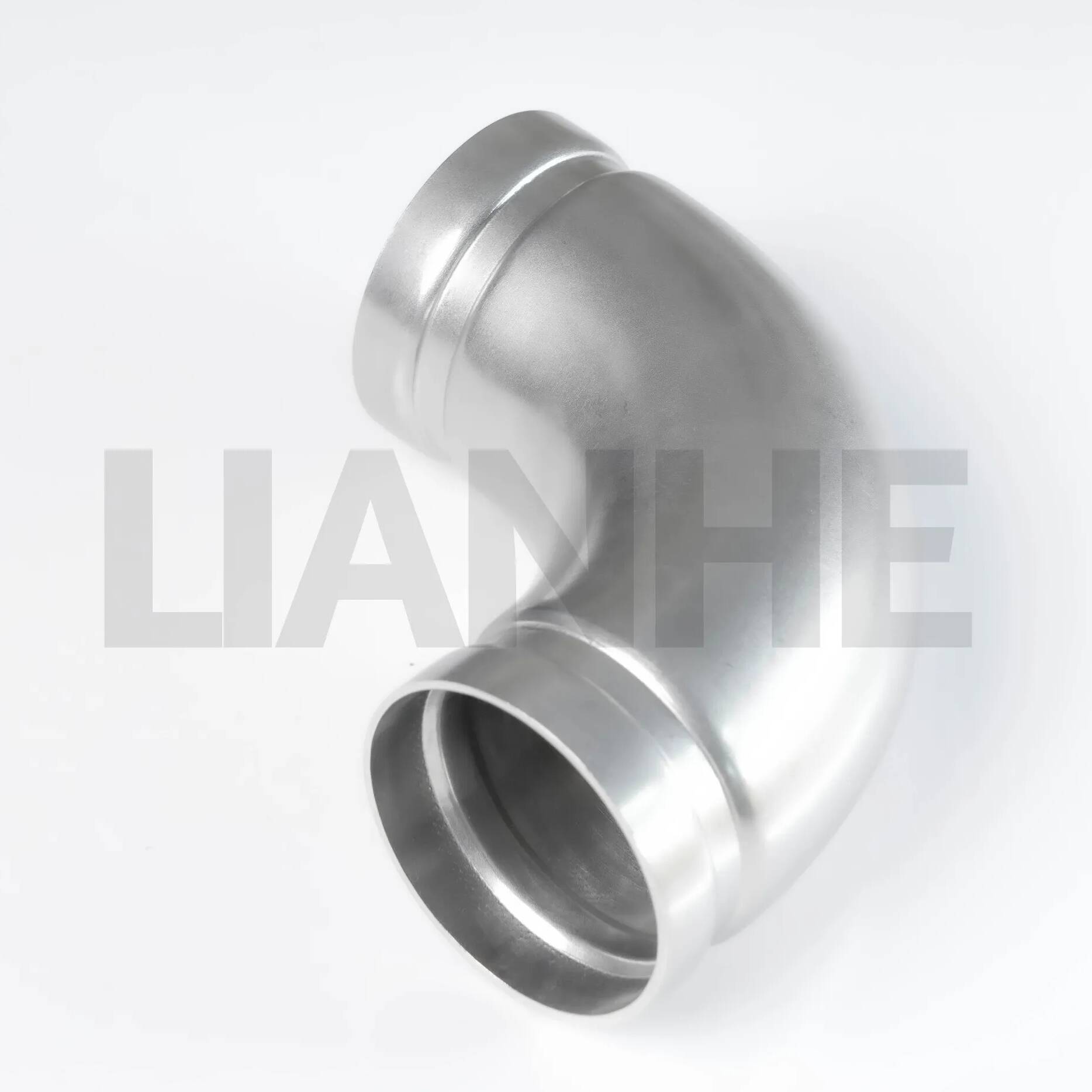

高強度ステンレス鋼溝 90DEG エルボは、構造の完全性と流れ効率を維持しながら、溝付き配管システムの方向を変更するように設計されたプレミアム パイプ継手です。継ぎ目のない 304 または 316 ステンレス鋼で作られたこれらのエルボは、AWWA C606 準拠の溝とスムーズな層流を実現する 1.5D 半径を備えており、耐振動性と耐腐食性を必要とする過酷な用途に最適です。

特徴

堅牢なシームレス構造:

押出または鍛造ステンレス鋼 (一般用途には 304、過酷な環境向けには 316) から製造されており、壁厚はスケジュール 40/80 に準拠し、降伏強度 ≥250 MPa です。

溝寸法 (幅: 12.7 mm、深さ: 2.4 mm) は AWWA C606 規格に基づいて精密機械加工されており、一貫したカップリングの係合を実現します。

流れを最適化した設計:

1.5D 中心線半径により、短半径エルボと比較して圧力損失が 30% 低減され、研磨された内部ボア (Ra ≤1.6μm) により乱流とスケールの蓄積が最小限に抑えられます。

90°の角度により、応力を均等に分散しながら最適な方向変更が可能となり、高流量システム (12 インチ エルボで最大 1,000 GPM) に適しています。

設置の柔軟性:

機械的なカップリングを使用して溝付きパイプに接続し (溶接やねじ切りは不要)、基本的なツールを使用して数分で迅速に設置できるため、人件費が 40% 削減されます。

NPS のサイズは 2 インチから 48 インチまであり、特別なプロジェクト向けにカスタム直径と壁厚を用意しています。

耐環境性:

316 ステンレス鋼のバリアントは、塩化物による孔食 (海洋および海水用途で重要) に耐性があり、保護不動態化表面により耐用年数が 20% 延長されます。

温度範囲: -250°C ～ 800°C (適切なガスケット使用時)、極低温液体および高温蒸気ラインに適しています。

応用

需要の高い配管システムに最適:

防火: スプリンクラー システムの NFPA 20 準拠エルボにより、商業ビルや産業施設内で信頼性の高い流れを確保します。

石油とガスの処理: 製油所のパイプラインおよび海洋プラットフォームでの流れを変更し、酸性ガス環境向けの NACE MR0175 を満たす 316 個のエルボを備えています。

発電: 急速な温度変化と高圧サイクル (最大 200 bar) に耐える火力発電所の蒸気および凝縮水ライン。

水処理: 非腐食性水用途向けの NSF 61 に準拠した 304 エルボを備えた廃水排出システムおよび化学薬品投与ライン。

よくある質問

Q: このエルボは地下設置でも使用できますか??

答え:はい。ただし、腐食性土壌での保護を強化するには、ポリエチレン ケーシングまたは防食ラップを使用してください。

Q: スケジュール 80 エルボの最大使用圧力はどれくらいですか??

答え:20°C で 304 ステンレス鋼の場合は最大 300 PSI、316 ステンレス鋼の場合は 350 PSI。

Q: 溝はエルボの圧力定格に影響しますか??

答え:いいえ、溝のあるデザインは、適切に接続されたときにパイプ システムの最大圧力容量を維持するように設計されています。

Q: 美観を目的としてエルボをペイントできますか??

答え:はい、ステンレス鋼と互換性のあるエポキシベースの塗料を使用してください。カップリングが適切にかみ合うように、溝部分が塗装されていないことを確認してください。
