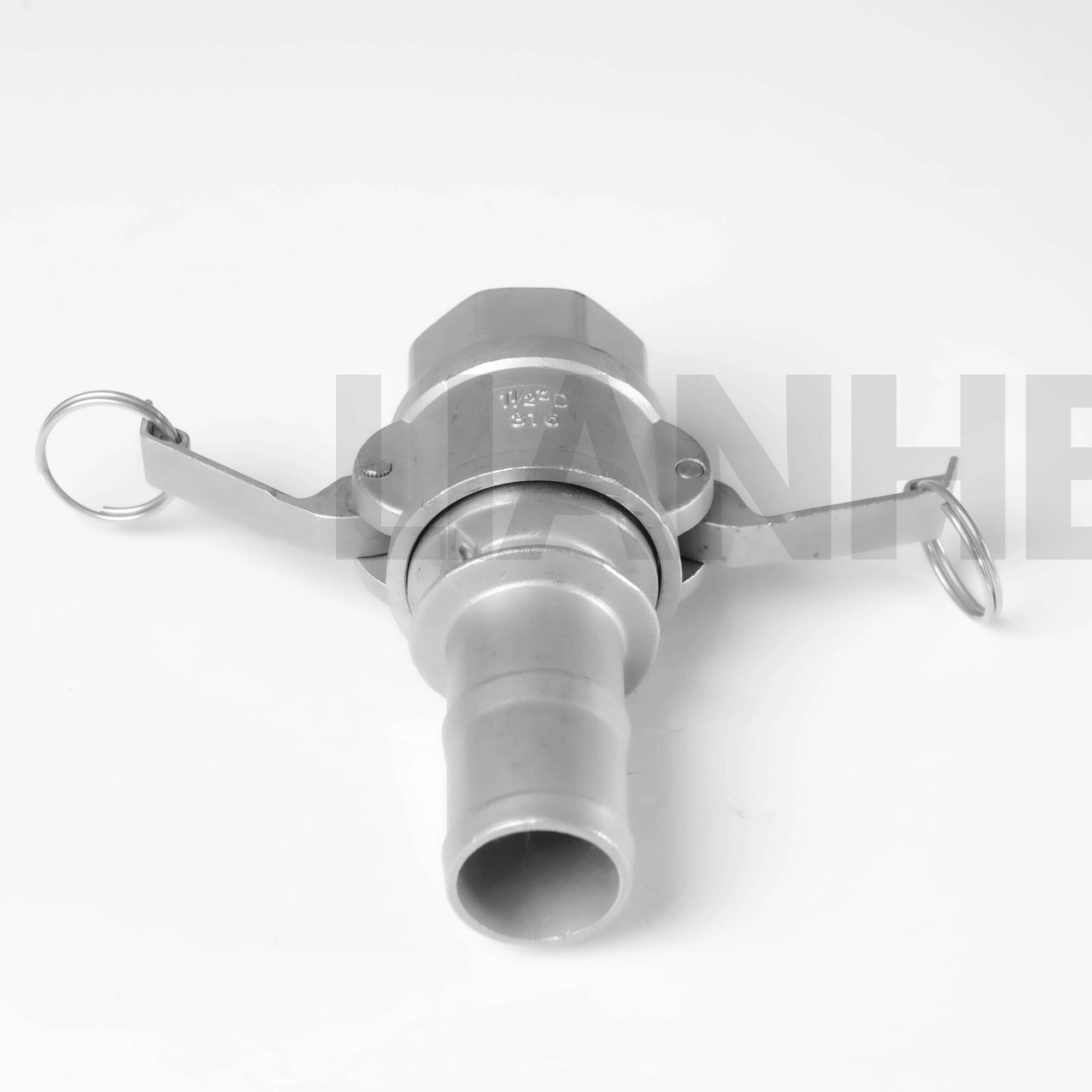

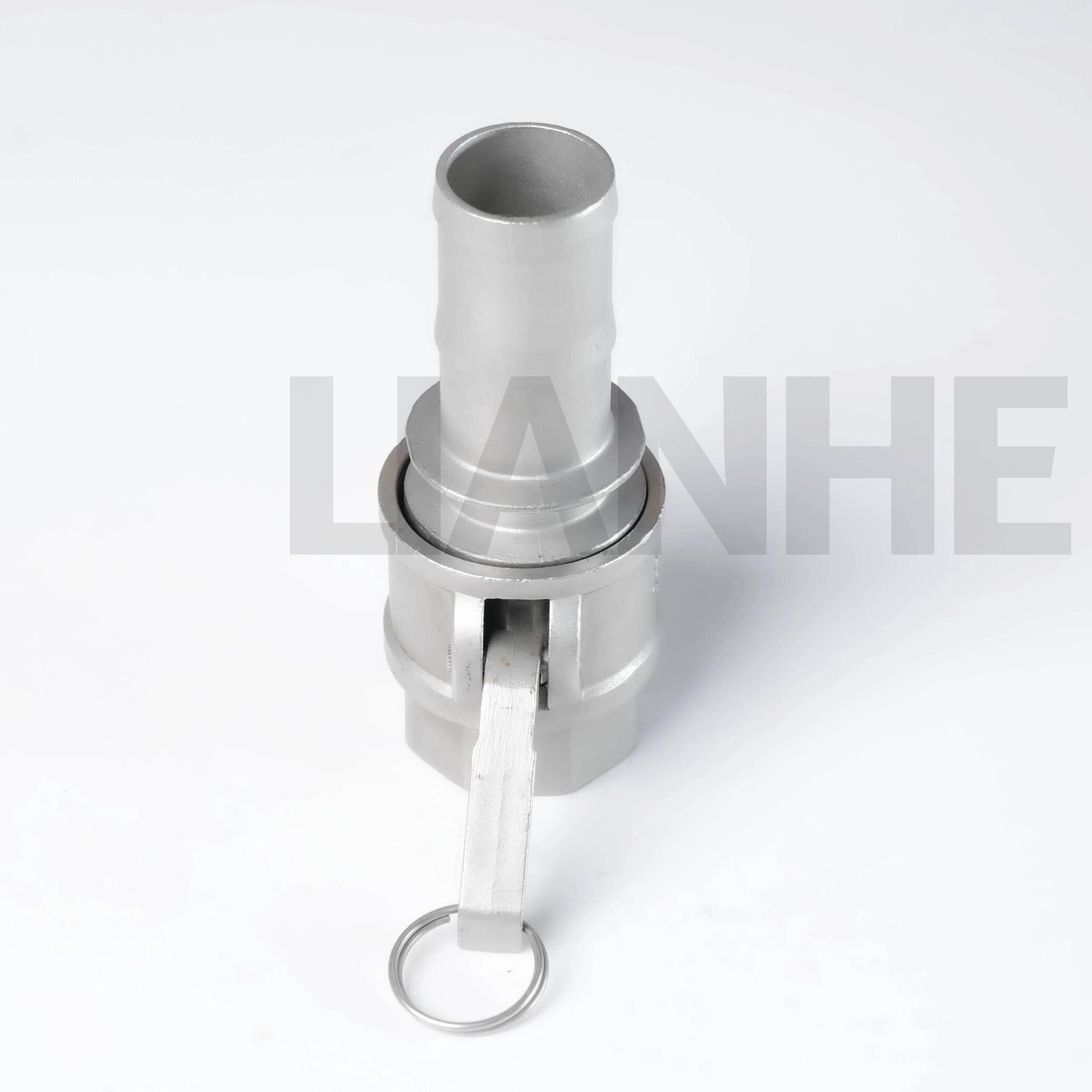

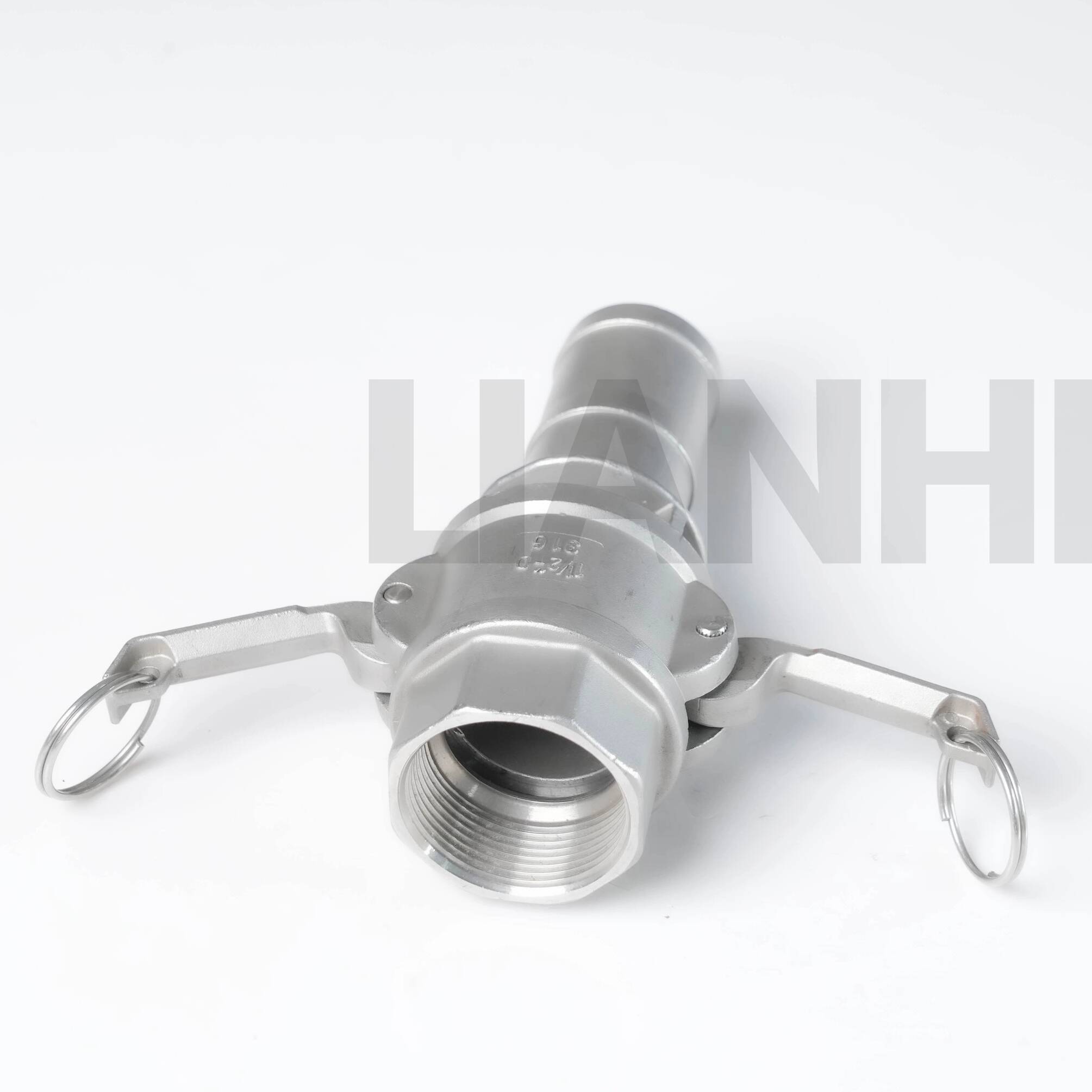

衛生的なステンレス製C型クイックカプラー

製品説明

衛生的なステンレス鋼の C タイプ クイック カプラーは、互換性のある食品、飲料、医薬品、化粧品、およびバイオテクノロジー配管システムでの迅速な組み立てと分解ができるように設計されています。

ステンレス鋼構造と滑らかな内面により、衛生的な液体の取り扱いと便利な洗浄が可能になります。互換性のあるガスケットは、プロセス媒体、温度、圧力、洗浄要件に応じて選択できます。

技術仕様

サイズ範囲:1/2"～12" (DN15～DN300)

材料：SS316Lステンレス鋼

接続タイプ:Cタイプクイック接続

参照規格:ISO 2852、寸法確認の対象

使用圧力:サイズ、ガスケット、温度、接続構造に応じて最大 10 bar

利用可能なガスケット材質:EPDM、シリコン、PTFE

内部表面粗さ:Ra≦0.8μm

オプションの表面仕上げ:電解研磨;検査と確認の対象となる、より低い Ra 値が利用可能

指示温度範囲:-40°C ～ +200°C、選択したガスケットと動作条件に応じて異なります

利用可能な文書:

• EN 10204 3.1 材料試験証明書

• 材料トレーサビリティレポート

• 表面粗さ検査報告書

• ガスケットの適合性に関する文書 (該当する場合)

• 第三者検査報告書

製品の利点

1. 素早い組み立てと分解

2. SS316L耐食構造

3. 滑らかな内面で掃除が簡単

4. EPDM、シリコン、PTFE ガスケットのオプション

5. 互換性のある CIP および SIP プロセスに最適

6. メンテナンスと清掃時間の短縮

7. 複数のサイズと表面仕上げが利用可能

8. 材料トレーサビリティのサポート

アプリケーション

以下の互換性のあるアプリケーションに適しています。

• 乳製品および飲料の加工

• ビール醸造所とジュースの製造ライン

• 食品加工装置

• 医薬品生産システム

• バイオテクノロジー機器

• 化粧品およびパーソナルケア製品の製造

• 濾過、混合、充填システム

• 一般的な衛生的な流体輸送パイプライン

ご注文前に接続寸法、ガスケット材質、使用圧力、温度、真空条件、表面粗さ、洗浄工程等をご確認ください。

設置とメンテナンス

1. 組み立て前にシール面とガスケットを検査してください。

2. すべてのコンポーネントが互換性のある寸法を使用していることを確認します。

3. ガスケットをねじったり押し出したりせずに正しく配置します。

4. 指定された組立方法に従って接続を固定してください。

5. 運転前に圧力テストまたは漏れテストを行ってください。

6. 実際の状態、プロセス媒体、温度、洗浄サイクルに従ってガスケットを検査し、交換してください。

出身地:中国浙江省温州市
