ステンレス鋼 304/316 パイプ接続用重ね継手フランジ

概要

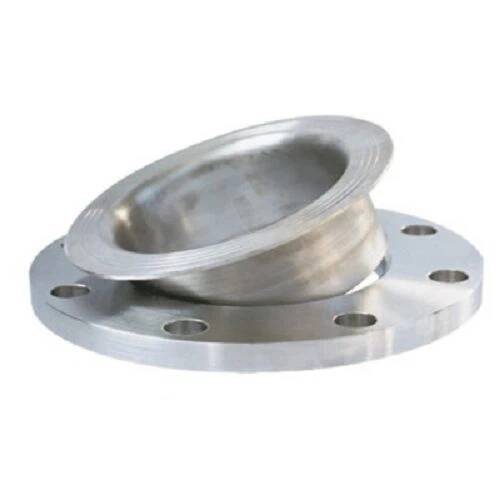

高品質のステンレス鋼 304/316 ラップ ジョイント フランジは、高温および腐食環境での位置合わせとメンテナンスが容易になるように設計された信頼性の高いパイプ接続ソリューションです。 304 または 316 ステンレス鋼で作られたこのフランジは、スタブ端の上をスライドするルーズフィット設計を特徴としており、パイプを回転させずに完璧なボルト穴の位置合わせのための回転調整が可能です。

特徴

ユニークなラップジョイント設計:

フランジ リングはスタブ端 (溶接ネックまたはソケット溶接) 上を自由にスライドし、360° 回転してボルト穴の位置を調整できます。これは、正確な位置合わせが難しいオフショアおよびモジュラー配管にとって重要です。

わずかな位置ずれを吸収することで接続機器へのストレスを軽減し、ポンプ、バルブ、機器の寿命を延ばします。

優れた材料性能:

一般的な耐食性のための 304 ステンレス鋼 (18Cr-8Ni)。塩化物が豊富な環境向けの 316 ステンレス鋼 (16Cr-10Ni-2Mo)、最小引張強度 515 MPa。

ASME B16.5 (150#-2500#) および BS EN 1092-1 規格に準拠し、さまざまなガスケット タイプに対応するオプションの平面 (RF) 仕上げまたは平面 (FF) 仕上げを備えています。

簡単な設置とメンテナンス:

スタブエンドはパイプに溶接（突合せ溶接またはソケット溶接）され、フランジリングは個別にボルト締めされるため、パイプを切断せずにフランジを交換できます。

一体型フランジと比較して溶接要件が 50% 削減され、現場での修理や改造プロジェクトに最適です。

シールと圧力定格:

スパイラル巻き、PTFE、金属ガスケットと互換性があり、最大 2,500 PSI (316 ステンレス鋼、150# 定格) まで漏れのないシールを実現します。

温度範囲: -250°C ～ 800°C (適切なガスケットを使用)、極低温、蒸気、および高温のプロセス ラインに適しています。

応用

要求の厳しいパイプ接続シナリオに最適です。

石油とガスのオフショア: 海水腐食と繰り返し荷重に耐える 316 個の重ね継手を備えた海底パイプラインとプラットフォーム モジュールの接続。

発電所のタービン: 高温蒸気接続。304 個のフランジは 550°C、316 個のフランジは 700°C まで耐えられ、適切な断熱が施されています。

化学反応器: 危険な化学物質の取り扱いに関する CEPDG および OSHA 基準を満たす 316 ステンレス鋼を使用した、腐食性媒体用のフランジ接続。

船舶: エンジンルームの配管と貨物タンクの接続部。振動する船上環境での位置合わせを容易にする重ね継手を使用しています。

よくある質問

Q: ラップジョイントとウェルドネックフランジの違いは何ですか??

答え:重ね継手ではフランジを回転させてボルトの位置を調整できますが、溶接ネックはパイプと一体化しているため、圧力定格は高くなりますが、柔軟性は低くなります。

Q: 重ね継手のフランジは非ステンレス鋼管にも使用できますか??

答え:はい。ただし、炭素鋼パイプに接続する場合は、電気腐食を防ぐために誘電ガスケットを使用してください。

Q: 用途に適したガスケットを選択する方法?

答え:媒体の種類、圧力、温度に基づいたガスケット互換性表を参照してください。一般的な選択肢としては、PTFE (一般用途) と金属ジャケット (高圧) があります。

Q: 重ね継手フランジの最小パイプサイズはどれくらいですか??

答え:1 インチから 48 インチまでの NPS が利用可能で、特殊な産業プロジェクト向けにカスタム サイズと定格が用意されています。
