重荷重配管用ステンレス鋼製溝45°エルボ

概要

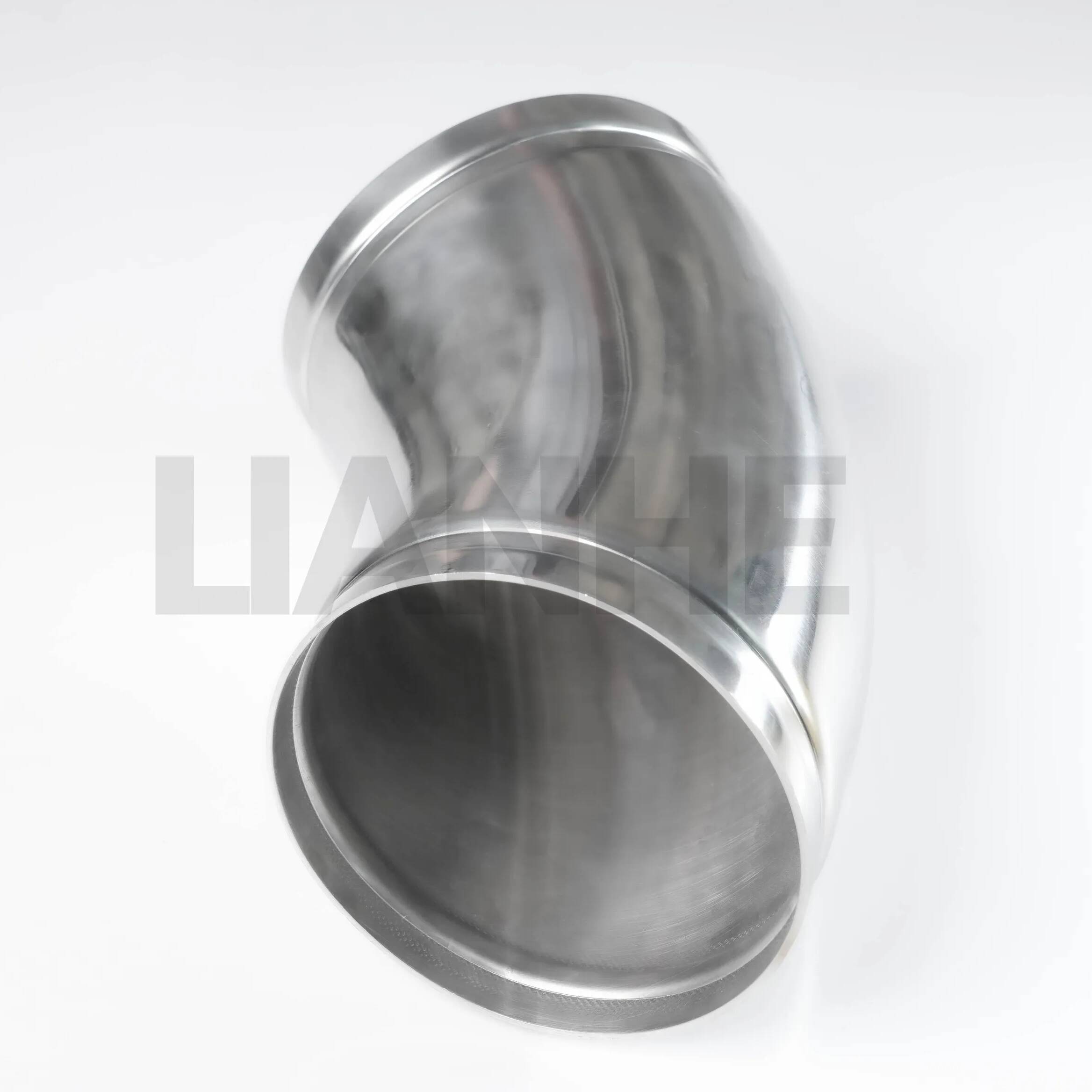

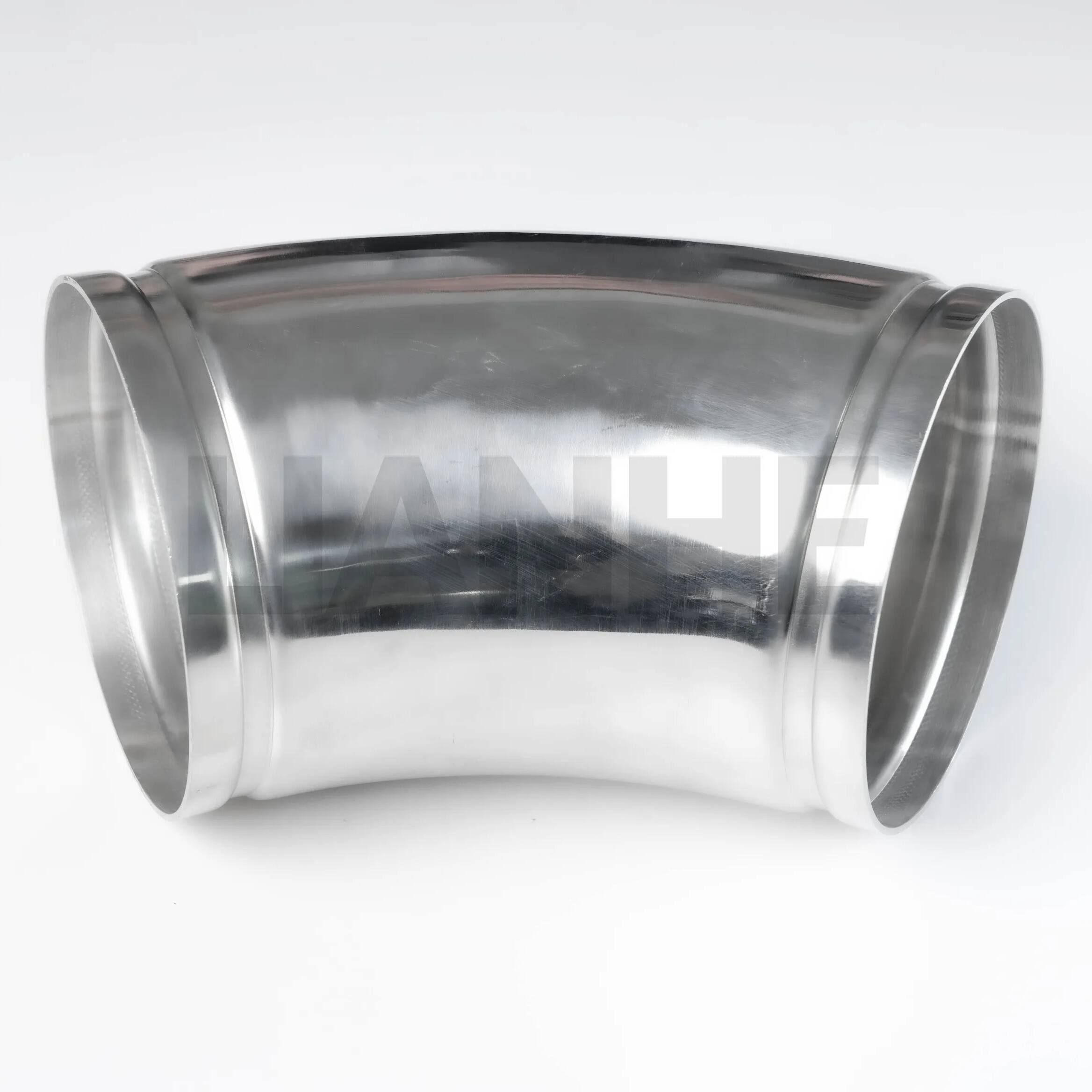

ステンレス鋼溝 45 度エルボは、溝付き配管システム用に設計された高強度配管継手で、過酷な用途で配管の方向を変更するための信頼性と耐振動性のソリューションを提供します。 304 または 316 ステンレス鋼で製造されたこのエルボは、ねじ切りや溶接を行わずにカップリングやバルブに接続できる溝付き端 (AWWA C606 準拠) を備えており、迅速な取り付けとメンテナンスが可能です。

特徴

溝付き接続の利点:

AWWA C606 溝付き端は機械的カップリング (Victaulic スタイルなど) に対応しており、簡単なレンチで数分で取り付けが可能で、溶接システムと比較して人件費を 40% 削減します。

溝の寸法 (深さ、幅) は±0.1mm の公差で精密加工されており、カップリングの一貫したかみ合いを実現します。

堅牢な構造:

シームレスまたは溶接ステンレス鋼ボディ (一般用途には 304、腐食環境向けには 316)、降伏強度 ≥250 MPa および耐衝撃性 (シャルピー V ノッチ ≥27 J (20°C))。

45°の角度設計は、90°のエルボと比較して応力集中を軽減し、ポンプやコンプレッサーなどの高振動アプリケーションに最適です。

フローの最適化:

滑らかな内部半径 (パイプ直径の 1.5 倍) により乱流と圧力損失が最小限に抑えられ、研磨されたボア (Ra ≤1.6μm) により水、石油、ガス システムの層流を実現します。

溝の位置が曲がりから離れているため、カップリングシールがパイプのたわみの影響を受けず、熱膨張下でも漏れ抵抗が維持されます。

コンプライアンスとテスト:

ASME B16.24、MSS SP-83、AWWA C606 規格に適合し、1.5x MAWP (304 ステンレス鋼の場合は最大 300 PSI) まで静水圧試験済み。

高純度システム向けのオプションの電解研磨により、製薬および半導体用途向けに表面粗さを Ra ≤0.8μm まで低減します。

応用

重量物や大口径の配管に最適:

配水: 都市水道本管、廃水処理プラント、防火システム (NFPA 20 準拠)。溝付き接続によりパイプ ネットワークの迅速な拡張が可能です。

産業プラント: 塩化物応力腐食に耐える 316 ステンレス鋼を使用した、発電所や製油所の冷却水回路、蒸気ライン、バルク材料搬送システム。

機械システム: 振動しやすい機器の接続 (ポンプ、発電機など)。溝付きカップリングがわずかな位置ずれを吸収し、エルボへのストレスを軽減します。

海洋および海洋: 海水取水システムとデッキ配管。塩水腐食と生物付着に対する優れた耐性を提供する 316 ステンレス鋼を使用。

よくある質問

Q: 利用可能な最大パイプサイズはどれくらいですか??

答え:サイズの範囲は 2 インチから 48 インチの NPS で、特別なプロジェクトにはカスタム サイズも利用できます。

Q: 溝付きエルボは地上および地下設置で使用できますか??

答え:はい、両方の環境に適しています。腐食性土壌の地下保護にはポリエチレンケーシングを使用します。

Q: 異種金属による電気腐食を防ぐ方法?

答え:ステンレス鋼エルボを炭素鋼パイプに接続する場合は誘電カップリングを使用し、溝のある端に防食テープを貼ります。

Q: カップリングボルトの推奨トルクはどれくらいですか??

答え:均一なシール圧力を確保するには、カップリング メーカーのガイドラインに従ってください。通常、2 ～ 12 インチのエルボでは 50 ～ 70 N·m です。
