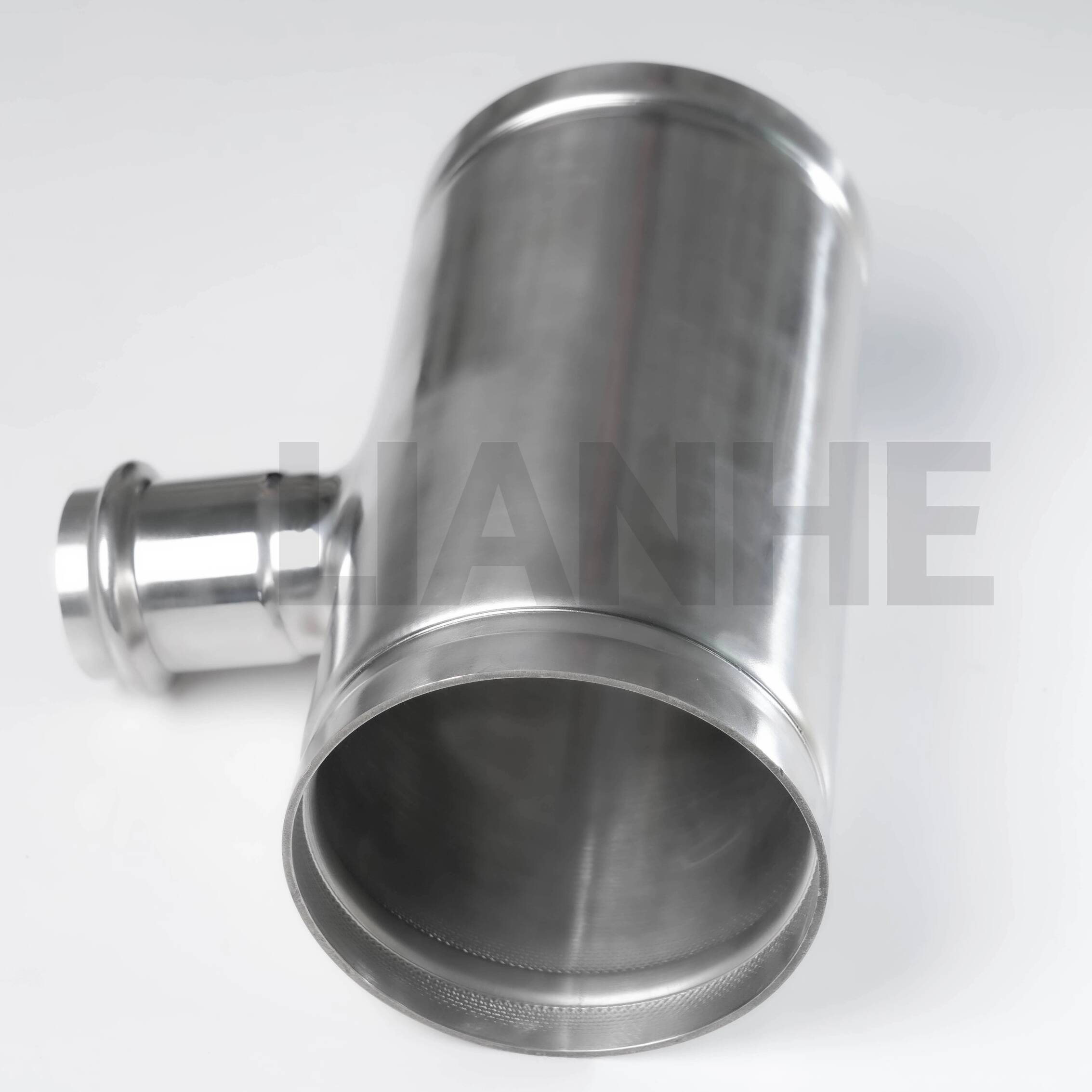

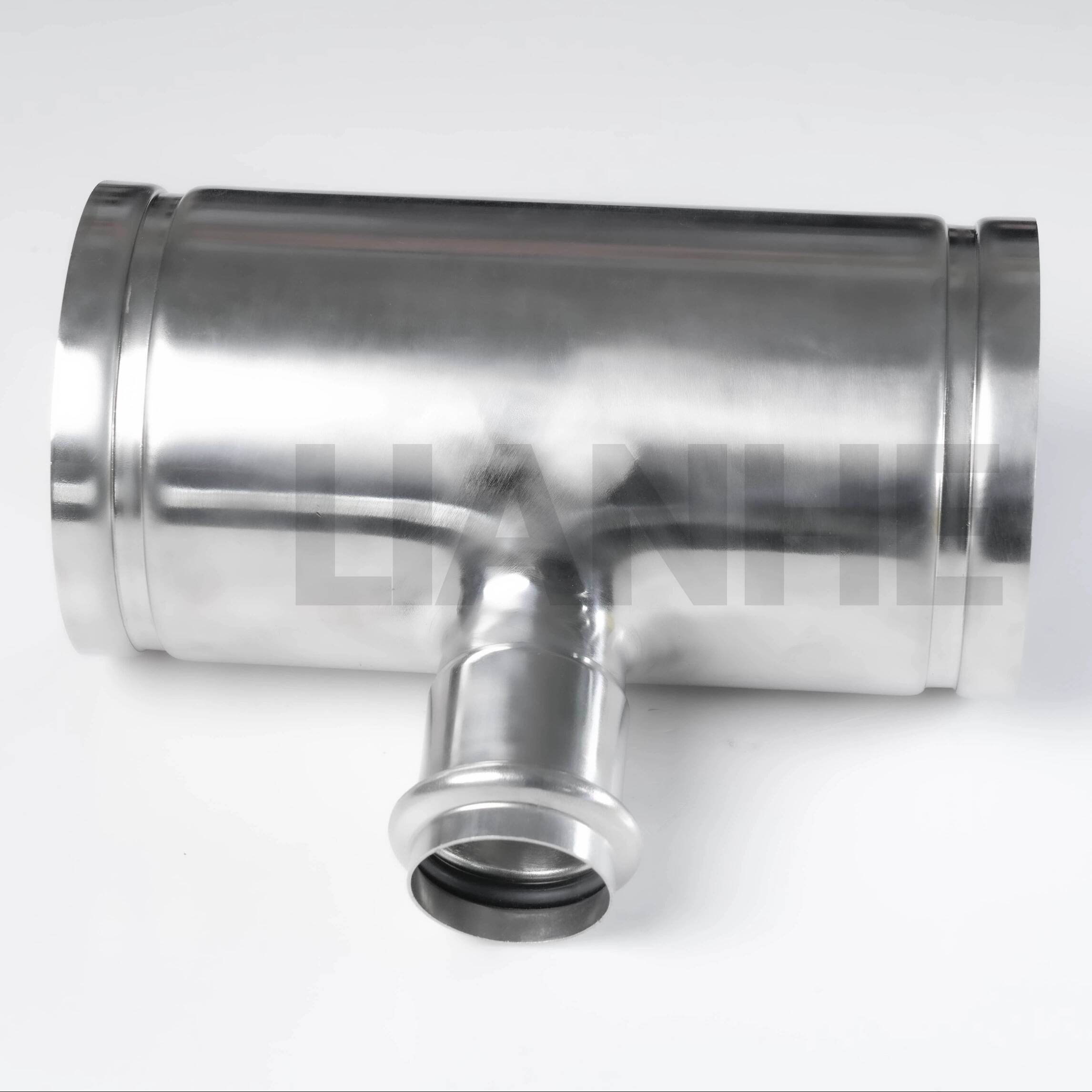

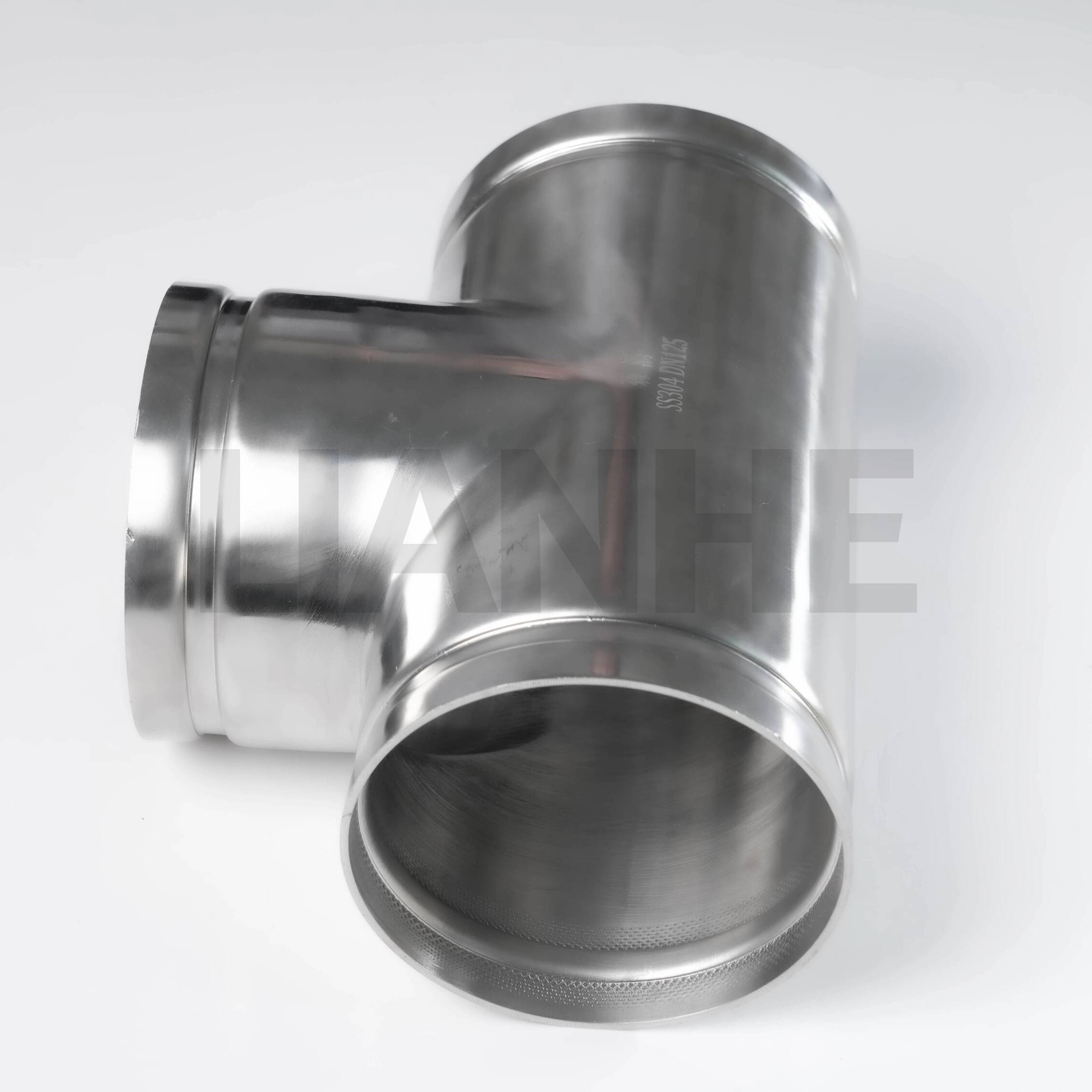

LIANHE ステンレス鋼の溝とプレス ティーは、要求の厳しい水、ガス、および互換性のある流体伝達システムで安定した分岐接続を作成できるように設計されています。溝付き接続とプレスフィット接続を組み合わせたこの継手は、効率的なパイプラインの組み立てをサポートし、1 つの配管ネットワーク内の異なるパイプセクションを接続するのに役立ちます。
機械的に形成されたステンレス鋼構造により、信頼性の高い寸法精度、耐食性、長期的な構造安定性が実現します。流線型の内部通路により流れ抵抗が軽減され、精密に形成された接続端により確実な取り付けと信頼性の高いシール性能がサポートされます。
2 インチから 8 インチ (DN50 ～ DN200) のサイズが用意されているステンレス鋼の溝とプレス ティーは、産業施設、商業ビル、住宅開発、水処理プロジェクト、暖房設備、その他の大口径配管用途に適しています。
製品タイプ:ステンレス製の溝とプレスティー
サイズ範囲:2 インチ～8 インチ (DN50～DN200)
壁の厚さ:1.0～5.0mm
適用規格:GB/T 19228.2-2011、CJ/T 152-2016、CJ/T 466-2014、EN、DIN、および ASME
利用可能な材料:
0Cr18Ni9、SS304、S30408、SUS304、1.4301
0Cr17Ni12Mo2、SS316、SUS316
SS304L、S30403、1.4306
SS316L、S31603、1.4404
接続タイプ:溝×プレス接続
プレスエンドのオプション:DタイプとSタイプ
公称圧力:PN16
静水圧試験圧力:2.5MPa
気密試験圧力：1.05MPa
適用ガスケット温度範囲:-20℃～+110℃
製造プロセス:ステンレス鋼パイプから機械的に形成されています
表面処理オプション:振動研磨、磁気研磨、酸洗
製品マーキング:ロゴ – 外径 – W.T. – 素材。特定の注文要件に従って、顧客のロゴやカスタマイズされたマーキングを適用できます。
ブランド：蓮河
出身地:中国浙江省温州市
実際の圧力と温度の制限は、製品のサイズ、壁の厚さ、ステンレス鋼のグレード、シールリングの材質、輸送媒体、および該当するプロジェクト標準によって異なります。
LIANHE ステンレス鋼の溝およびプレス ティーは、商業、住宅、自治体、海洋、産業用配管プロジェクトで多用途に使用できるように設計されています。この組み合わせ接続により、エンジニアは効率的な設置プロセスを維持しながら、溝付きメイン パイプラインと圧入分岐パイプラインを統合できます。
適用可能なメディア:
飲料水
冷水と温水
廃水
工業用水
油および互換性のある液体媒体
ガスおよび互換性のあるガス媒体
代表的な応用分野:
エンジニアリングおよびインフラストラクチャ プロジェクト
船舶および海上パイプラインの設置
商業ビル
住宅用建物
病院および医療施設
ホテルや公共施設など
環境保護装置
水処理施設
暖房システム
空調システム
産業用加工施設
この継手は、給水システム、ガス分配システム、直接飲料水パイプライン、廃水システム、環境保護パイプライン、蒸気システム、暖房パイプライン、空調ネットワーク、工業用水システムで使用できます。
ご注文前に、ステンレス鋼材およびガスケットと搬送媒体、使用温度、システム圧力、設置環境との適合性をお客様にてご確認ください。
ステンレス鋼の溝とプレス ティーは、機械的強度、耐食性、設置効率、長期稼働性能の実用的なバランスを実現します。
製品の主な利点は次のとおりです。
高い機械的耐性と耐圧性
優れた耐食性と耐酸化性
長い耐用年数
低い内部流動抵抗
優れた振動性能と耐震性能
確実な分岐接続
環境に配慮したステンレススチール構造
素早くて便利な取り付け
許可されている場合は隠蔽設置に適しています
全体的な設置コストとメンテナンスコストの削減
優れた耐摩耗性
適切な飲料水システムのための衛生的な構造
漏れのリスクを軽減しながら信頼性の高いシール性能を実現
溝付き端により、互換性のある溝付きパイプラインに簡単に接続でき、プレス端により分岐パイプに迅速に機械的に接続できます。この組み合わせ設計により、現場での溶接を削減し、設置手順を簡素化し、建設スケジュールを短縮できます。
信頼性の高いシールと機械的性能を得るには、正しいパイプの準備、溝の寸法、挿入深さ、ガスケットの選択、プレスツールの校正、および最終検査が不可欠です。
LIANHE は、原材料検査、パイプ切断、機械成形、溶接、熱処理、表面仕上げ、圧力試験、製品マーキング、梱包に至るまで品質管理手順を適用しています。
利用可能な証明書:
GB/T 19001-2016
ISO 9001:2015
該当する製品の CE 文書
衛生免許
個々の証明書の利用可能性と範囲は、選択した製品と対象市場に応じて確認する必要があります。
合意された製品および注文の要件に従って、次のような検査レポートおよび添付文書を提供できます。
EN 10204 3.1 材料試験証明書
原材料検査証明書
放射線検査報告書（該当する場合）
油圧シール試験報告書
寸法検査報告書
接続端検査報告書
第三者検査報告書
その他のプロジェクト固有の品質文書
検査範囲、検査率、書類要件、第三者立会いの取り決めなどを生産前に確認する必要があります。
利用可能な製品テストには次のものが含まれます。
静水圧試験
気密性試験
使用圧力試験
負圧試験
引抜試験
冷温水温度サイクル試験
静水圧曲げおよびねじり試験
静水圧振動試験
静水圧衝撃試験
納品検査：材質、表面状態、製品寸法、ソケット溝寸法、静水圧性能、気密性、製品マーク、数量、梱包。
該当する試験は、製品仕様、準拠規格、用途、確認済みの検査計画によって異なります。
品質管理担当者は、生産全体を通じて工程内検査と最終検査を実行します。製品は出荷前に検査され、その材質、寸法、接続端、表面、および梱包が確認された注文要件に準拠しているかどうかが確認されます。
入荷した原材料の外径、肉厚、材質グレード、表面状態を検査します。
切断後の素材の長さ、切断位置、端の状態を確認します。
機械加工および機械成形後のソケット、溝、外径、肉厚を検査します。
溶接および成形後の溶接寸法、溶接外観、表面品質を確認します。
熱処理後の表面、寸法、溝、ソケットを検査します。
振動研磨、磁気研磨、酸洗等の表面処理後の表面品質を確認します。
適用される検査要件に従って、油圧および気密試験を実行します。
出荷前に、製品のマーク、数量、ラベル、梱包材、出荷マークを検査してください。
当社の製造設備は、標準およびカスタマイズされた国際プロジェクト向けのステンレス鋼プレス継手および溝付き管継手の安定した生産をサポートする設備を備えています。
生産設備には、パイプ溶接自動生産ライン5台、レーザー切断機2台、振動研磨機5台、磁気研磨機2台、気密・油圧試験機5台、成形機3台、溝入れ機3台、ボール盤2台、CNC旋盤10台、端末加工機6台が含まれます。
追加設備には、縦型ハイドロフォーミング機 2 台、フレーム型ハイドロフォーミング機 2 台、パイプ曲げ機 10 台、アルゴンアーク自動溶接機 8 台、油圧引抜機 4 台、高速油圧パンチングマシン 4 台、レーザーマーキングマシン 2 台、包装ユニット 2 台、およびその他の関連製造および検査機器が含まれます。
国際市場に関する広範な知識と、さまざまな技術要件をサポートする能力。
中国浙江省温州市の自社工場で直接製造しております。
経験豊富な技術チームと生産チームは、一貫した製品品質の維持に重点を置いています。
競争力のある工場価格を提供するように設計された効果的な製造およびコスト管理システム。
ステンレス鋼圧入継手の生産、品質管理、海外販売における豊富な経験。
OEMおよびODMサービスが利用可能です。製品は、顧客の図面、サンプル、技術仕様、製品マーキング、パッケージングデザイン、検査要件に従って製造できます。
各製品は、ほこり、湿気、表面の汚染を軽減するためにビニール袋で保護されています。その後、継手は強化された輸出用カートンに梱包され、必要に応じて木製ケースに統合されます。
カスタマイズされたカートン、顧客ロゴ、ラベル、バーコード、パレット梱包、その他の梱包手配を、確認された注文要件に従って提供できます。
利用可能な取引条件:EXW、FOB、CFR、CIF、DDP、DDU
製品は船便、航空便、陸送、または国際宅配便で配送できます。
納期：通常サイズの在庫がある商品は通常3～7日でお届け可能です。新しい生産が必要な注文には、通常約 25 日かかります。
実際の納期スケジュールは、製品の仕様、数量、材料の入手可能性、検査要件、カスタマイズされた梱包、および現在の工場の生産計画によって異なります。
HSコード: 7307230000
最小注文数量:製品のサイズと現在の在庫に応じて、通常は 5 ～ 10 個です。
定番商品やご要望の多いサイズを多数在庫しております。一部の製品は最大 5,000 個の在庫があり、柔軟な注文数量と短納期をサポートします。実際の在庫はお見積りの際に再度ご確認ください。
支払い条件:30％のT / Tデポジットが事前に必要で、残りの70％のT / T残高は配達前に支払われます。ご注文に応じて、具体的な支払い条件についてご相談させていただきます。
利用可能な支払い方法には、T/T、ウェスタン ユニオン、PayPal、および相互に合意されたその他の方法が含まれます。
見積時間:通常、完全な製品仕様と数量要件を受け取ってから 3 作業時間以内に。
見積書の有効期間:通常 3 ～ 7 日ですが、ステンレス鋼の原材料の価格、為替レート、現在の市況によって異なります。
無料サンプル:寸法確認や品質評価のためのサンプルを無料でご提供させていただきます。国際速達料金は通常、受取人が支払います。
当社の標準製品の品質保証期間は1年間です。保証期間中に製造関連の品質問題が確認された場合、当社チームが原因を調査し、適切な技術的またはアフターサービスの解決策を提供します。
お客様は、技術的評価を支援するために、製品モデル、注文番号、設置条件、動作圧力、動作温度、輸送媒体、および関連する写真またはビデオを提供する必要があります。
メーカーと原産地:LIANHE — 中国浙江省温州市
