ステンレスリング圧着カップリング

製品説明

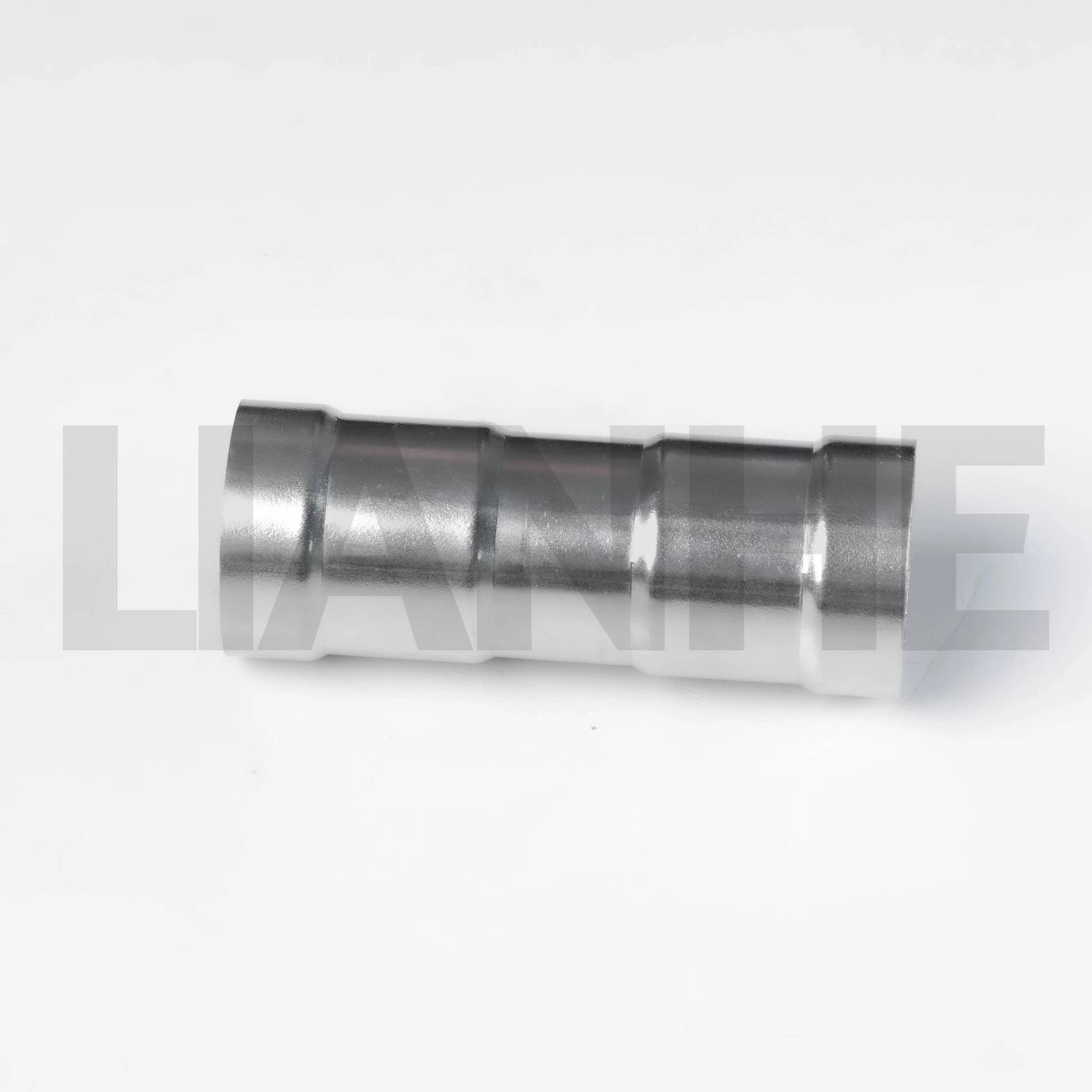

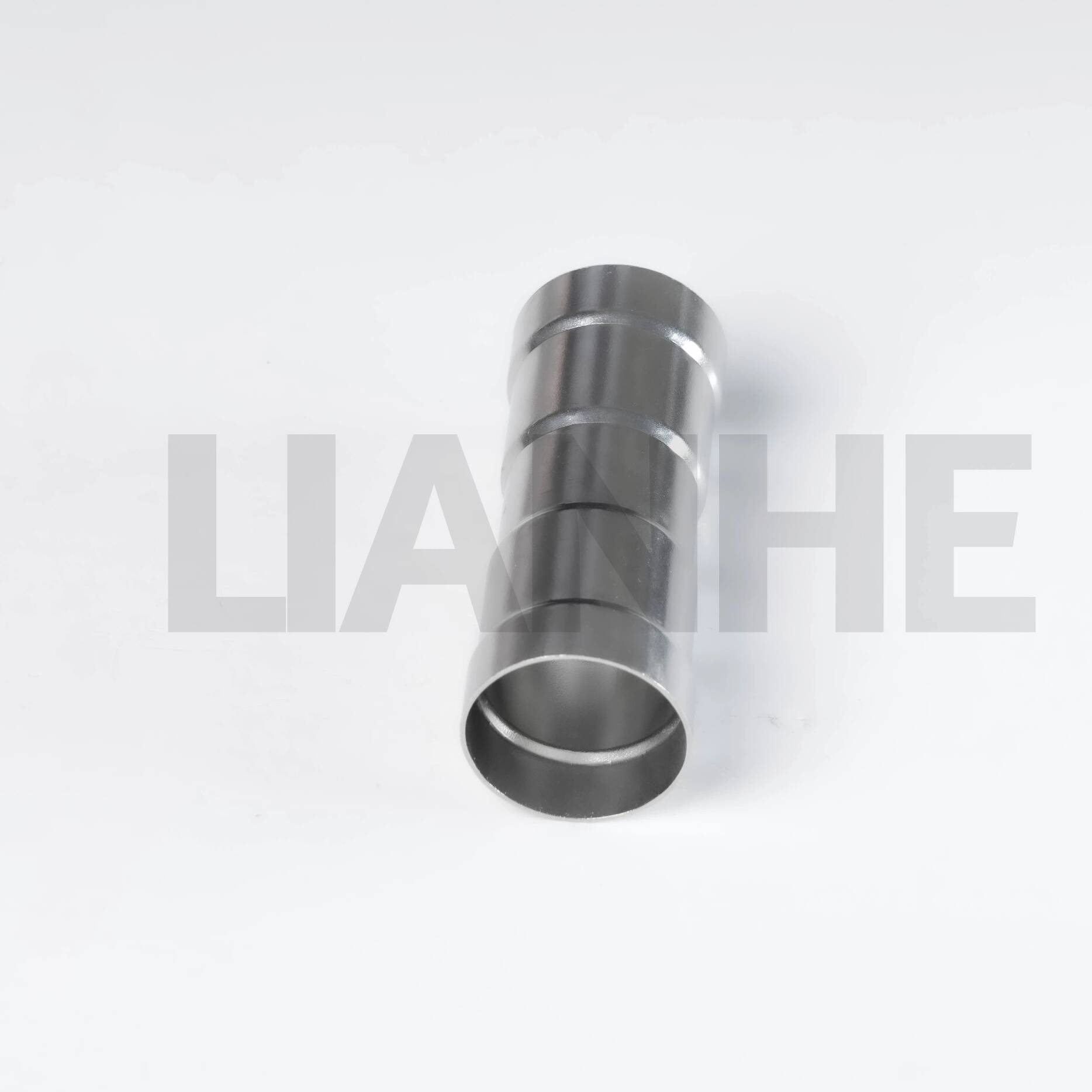

LIANHE ステンレス鋼リング圧着カップリングは、水道、ガス、および工業用配管システムで 2 つの互換性のあるステンレス鋼パイプを結合するように設計されています。ダブルソケット構成により、連続的で効率的な流路を維持しながら、確実な接続が実現します。

このカップリングは機械的に成形されたステンレス鋼パイプから製造されており、寸法精度、耐食性、信頼性の高いシール性能を兼ね備えています。また、リング圧着接続により、従来のねじ切りや現場溶接の必要性が減り、設置が簡素化されます。

主要な技術仕様

LIANHE リング圧着カップリングは、さまざまな配管やプロジェクトの要件を満たすために、複数のサイズとステンレス鋼グレードで製造されています。

• サイズ範囲:1/2"～4" (DN15～DN100)

• 壁の厚さ:0.8～2.0mm

• 適用規格:GB、EN、DIN、ASME

• 材料:SS304、SS304L、SS316、SS316L

• 同等グレード:0Cr18Ni9、S30408、SUS304、1.4301、0Cr17Ni12Mo2、S30403、1.4306、S31603、1.4404

• ソケット接続:リング圧着

• 公称圧力:PN16

• 静水圧試験圧力:2.5MPa

• 気密試験圧力：1.05MPa

• ガスケット温度範囲:−20℃〜110℃

• 製造プロセス:ステンレス鋼パイプから機械的に形成されています

• 表面処理:振動研磨、磁気研磨、酸洗

• 適用可能なメディア:冷温飲料水、廃水、工業用水、石油、ガス

• 製品マーキング:ロゴ、外径、肉厚、材質グレード

• OEM マーキング:顧客のロゴとカスタマイズされたマーキングが利用可能

• ブランド：蓮河

• 出身地:温州、中国

• HSコード: 7307230000

実際の圧力、温度、媒体の適合性は、選択したステンレス鋼グレード、ガスケット、パイプサイズ、および該当するシステム規格に従って確認する必要があります。

アプリケーションと製品の利点

このカップリングは、互換性のある水道、ガス、直接飲料水、暖房、空調、環境保護、および工業用水システムの直管セクションを接続するために使用できます。

一般的な用途には、エンジニアリング プロジェクト、船舶、商業および住宅の建物、病院、ホテル、産業施設などがあります。蒸気、オイル、ガス​​、またはその他の要求の厳しい媒体の場合は、注文前に材質とガスケットの適合性を確認してください。

製品の主な利点

1. 構造強度:機械的に形成された本体は、互換性のある配管設置に強度と寸法安定性をもたらします。

2. 耐食性:さまざまな動作環境に合わせて、複数のステンレス鋼グレードが用意されています。

3. 長寿命:耐久性のあるステンレス鋼構造により、交換やメンテナンスの必要性が軽減されます。

4. 低い流動抵抗:連続した内部通路により、効率的な流体伝達がサポートされます。

5. 耐震性能：メカニカルジョイントは、振動や動きにさらされる適切に設計されたシステムに適しています。

6. 環境価値:ステンレス鋼は耐久性があり、リサイクル可能であるため、長寿命の配管設備をサポートします。

7. 素早いインストール:リング圧着により、従来のねじ切りや現場溶接の必要性が軽減されます。

8. 隠蔽インストール:コンパクトなジョイントは、適用される要件に従って、露出および埋め込みパイプのレイアウトに適しています。

9. コスト効率:より迅速な設置と限られたメンテナンスにより、配管システム全体のコストを削減できます。

10. 耐摩耗性:ステンレス鋼のボディは、適切な動作条件下で耐久性を提供します。

11. 衛生的な用途:互換性のある材料は、関連する衛生要件を満たす飲料水システムで使用できます。

12. 信頼性の高いシール:適切なパイプ、ガスケット、圧着工具を使用すると、漏れのない安全な接合が得られます。

13. 一貫した接続:ダブルソケット設計は、接続された 2 つのセクション間のパイプの位置合わせを維持するのに役立ちます。

品質管理とテスト

LIANHEは、生産全体を通して工程内および最終検査手順を適用します。専任の品質管理担当者が、出荷前に材料、寸法、表面、シール性能、マーキング、梱包を検査します。

8 段階の品質管理プロセス

1. 原材料のグレード、外径、肉厚を検査します。

2. 切断後の材料の長さとパイプ端の状態を確認します。

3. 加工後のソケット、外径、肉厚を検査します。

4. 該当する場合は、成形領域、溶接寸法、および表面状態を検査します。

5. 熱処理後の表面、寸法、ソケット形状を確認します。

6. 研磨または酸洗い後の仕上げ面を検査します。

7. 該当する水圧試験および気密試験を実施します。

8. 納品前に製品のマーク、数量、梱包を確認してください。

利用可能なテスト項目

試験には、静水圧、気密性、圧力、負圧、絞り、温水および冷水サイクル、静水圧曲げおよびねじり、振動および衝撃試験が含まれる場合があります。

納入検査では、材質、表面仕上げ、寸法、静水圧性能、気密性などを仕様に応じて検査します。

検査書類

製品および注文の要件に応じて、利用可能なドキュメントには次のものが含まれる場合があります。

• EN 10204 3.1 材料試験証明書

• 原材料検査証明書

• 放射線検査報告書

• 油圧シール試験報告書

• 寸法検査報告書

• 第三者検査報告書

上場企業の認証には、GB/T 19001-2016、ISO 9001:2015、CE、および衛生ライセンスが含まれます。選択したカップリングおよび宛先市場にどの証明書が適用されるかを確認してください。

生産設備と工場能力

生産設備には、自動パイプ溶接ライン 5 台、レーザー切断機 2 台、振動研磨機 5 台、磁気研磨機 2 台、気密および油圧試験装置 5 台、成形機 3 台、溝入れ機 3 台、ボール盤 2 台、CNC 旋盤 10 台、端面仕上げ機 6 台が含まれます。

この施設では、水膨張、パイプ曲げ、自動アルゴンアーク溶接、油圧引抜き、高速パンチング、レーザーマーキング、および包装機器も稼働しています。

LIANHE は、市場固有の要件、技術的な製品の選択、OEM マーキング、カスタマイズされたパッケージング、生産管理、商業的に競争力のある見積りで顧客をサポートします。

梱包および取引条件

• パッキング：ビニール袋、カートン、木製ケース

• MOQ:通常5〜10個

• ストック：ご要望のサイズ、素材、現在の在庫に応じて変動します

• サンプル:無料サンプルが入手できる場合もあります。宅配便料金は含まれておりません

• 見積時間:通常、完全な要件を受け取ってから 3 時間以内に

• 価格の有効性:通常 3 ～ 7 日（材料市場の状況に応じて）

• 在庫納期:通常サイズの場合は約3～7日程度

• 生産リードタイム:約25日

• 支払い：配達前に30％のT / Tデポジットと70％の残高。特定の用語について話し合うことができます

• 支払い方法:T/T、ウェスタンユニオン、PayPal

• 取引条件:EXW、FOB、CFR、CIF、DDP、DDU

• 配送：海路、空路、または国際エクスプレスで

• 保証：標準で1年間の品質保証

正確な見積もりを得るには、必要なサイズ、壁の厚さ、材料グレード、数量、動作媒体、圧力、温度、マーキング、梱包、送り先をお知らせください。
