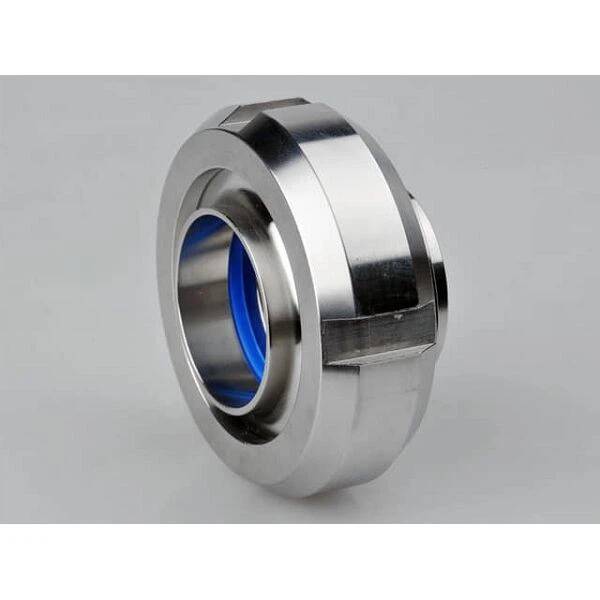

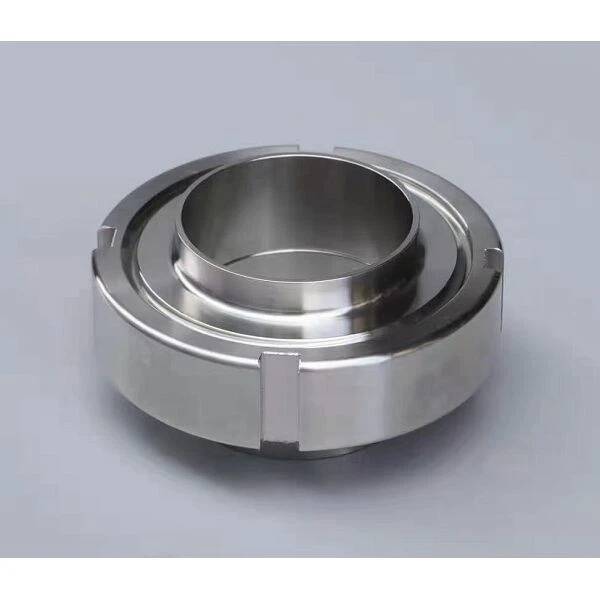

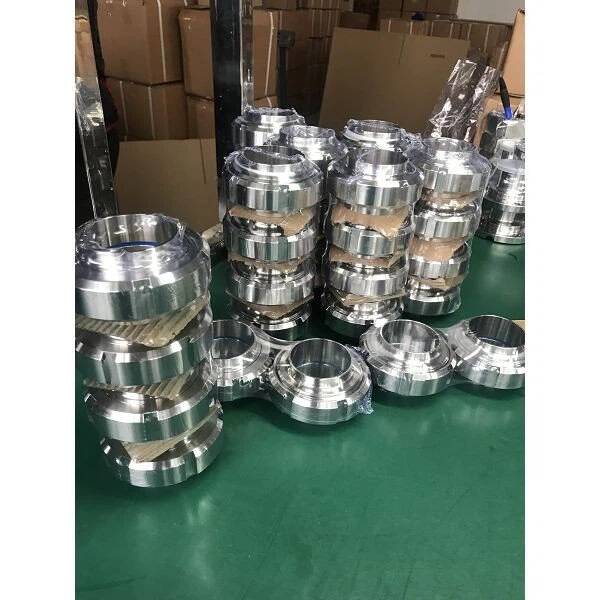

ステンレス製サニタリーユニオン

製品説明

LIANHE ステンレス鋼サニタリー ユニオンは、サニタリー配管システムに安全で衛生的な取り外し可能な接続を提供するように設計されています。複数のコンポーネントからなる構造により、周囲の配管システムに大幅な変更を加えることなく、パイプラインのセクションや機器の接続、取り外し、検査、洗浄、交換が可能になります。

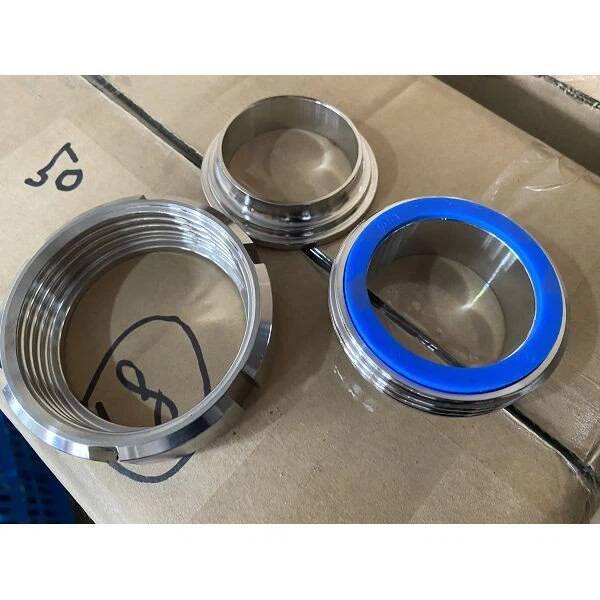

サニタリーユニオンはナット、雄部品、ライナー、ガスケットで構成されています。正しく組み立てられると、これらのコンポーネントは安定した機械的接続を確立し、ガスケットを圧縮して信頼性の高いシール性能を提供します。

精密な成形と機械加工によって製造されており、SS304、SS316、SS304L、SS316Lがあります。さまざまな衛生処理要件を満たすために、複数の接続オプション、寸法規格、表面仕上げ、およびシーリング構成が利用可能です。

滑らかな内面と耐腐食性のステンレス鋼構造により、このユニオンは飲料水、乳製品、ビール、飲料、およびその他の互換性のある食品グレードの媒体に適しています。

技術仕様

製品名:ステンレス製サニタリーユニオン

サイズ範囲:1/4"～4" (DN10～DN100)

利用可能な材料:SS304、SS316、SS304L、SS316L

適用規格:3-A、SMS、IDF、DIN 11850/11851、ISO、および RTJ 構成

製造プロセス:成形と精密機械加工

製品コンポーネント:

• ユニオンナット

• 雄部

• ライナー

• ガスケット

接続オプション:溶接端、クランプ端、ねじ端

表面のクリーニング:脱脂・洗浄

内部表面粗さ:Ra 0.4～0.8μm

外面粗さ:Ra 0.8 ～ 1.6 μm

製品マーキング:ロゴ – サイズ – 素材 – 標準。特定の要件に応じて、顧客のロゴ、プライベート ブランド、バッチ情報、その他のカスタマイズされたマーキングを適用できます。

標準梱包:プチプチまたはプラスチック包装、輸出カートン、不織布バッグ保護、および木製ケース

証明書:該当する製品に関する GB/T 19001-2016、ISO 9001:2015、および CE ドキュメント

ブランド：蓮河

HSコード: 7307290000

出身地:中国浙江省温州市

用途や相手配管部品に応じて、仕上がり寸法、接続形式、ねじ仕様、ガスケット材質、表面粗さ、寸法規格などをご確認ください。

対象メディア

ステンレス鋼のサニタリーユニオンは、以下のような互換性のある衛生および食品グレードの媒体で使用できます。

• 飲料水

• 牛乳および乳製品

• ビール

• 飲料

• 液体食品

• その他の互換性のある衛生プロセス媒体

ご注文前に、お客様はステンレス鋼グレードとガスケット材質と輸送媒体、システム圧力、動作温度、洗浄剤、および衛生手順との適合性を確認する必要があります。

製薬、バイオテクノロジー、食品、乳製品、醸造、またはその他の高純度用途の場合、追加の材料トレーサビリティ、表面文書化、試験、または認証が必要になる場合があります。

製品の用途

ステンレス鋼のサニタリーユニオンは、サニタリーパイプ、バルブ、タンク、ポンプ、機器、および処理装置間の取り外し可能な接続が必要な用途に適しています。

典型的なアプリケーションには次のものがあります。

• 乳製品処理システム

• ビールと醸造設備

• 飲料製造ライン

• 飲料水システム

• 食品加工装置

• 医薬品処理システム

• バイオテクノロジー施設

• 化粧品製造装置

• 定置洗浄システム

• サニタリータンクおよび容器

• ポンプとバルブの接続

• 一般的な衛生流体移送システム

取り外し可能な構造により、点検、保守、清掃、装置交換が容易になります。定期的な分解が必要な場所で特に役立ちます。

製品の利点

1. 優れた耐食性と耐酸化性

2. 長い耐用年数

3. 流動抵抗が低く滑らかな内面

4. 耐久性がありリサイクル可能なステンレス鋼構造

5. 取り付け、分解、メンテナンスが簡単

6. 全体的な設置コストとメンテナンスコストの削減

7. 互換性のある衛生用途向けの衛生的な構造

8. 複数の接続方法が利用可能

9. 交換可能なシーリングガスケット

10. 精密機械加工された合わせ面

11. 複数のステンレス鋼グレードが利用可能

12. カスタマイズされたマーキングとパッケージングをサポート

ユニオン構造により、隣接する配管を切断することなく配管接続が可能です。これにより、日常的な清掃、検査、機器のメンテナンス、およびコンポーネントの交換が簡素化されます。

確実なシールを実現するには、正しい位置合わせ、ガスケットの選択、組み立て、締め付けが不可欠です。過度の締め付けや不均一な締め付けは、ガスケットを損傷したり、接続の位置合わせに影響を与える可能性があります。

製品のコンポーネント

ユニオンナット

ユニオン ナットは、組み立てられたコンポーネントを一緒に保持するために必要な機械的な力を提供します。取り付け中にネジ山と接触面を清潔に保ち、損傷を受けないようにしてください。

雄部

オスコンポーネントはユニオン接続の片側を形成し、選択された寸法規格と接続方法に適合するように製造されます。

ライナー

ライナーは接続の反対側を形成し、ユニオンを組み立てるときにガスケットを位置決めして圧縮するのに役立ちます。

ガスケット

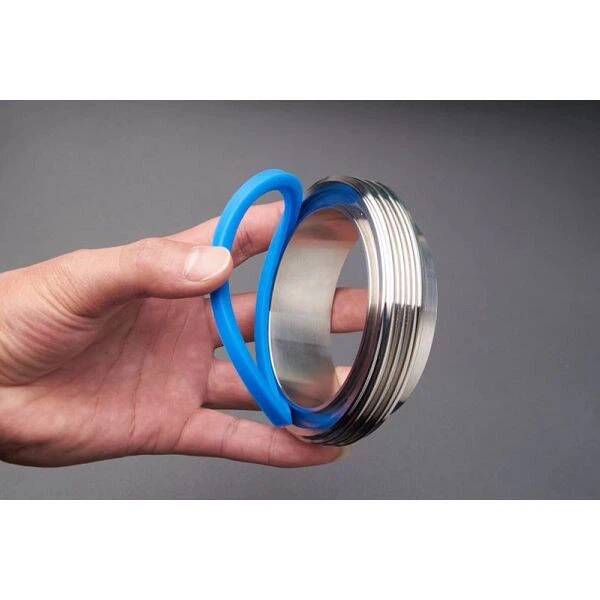

ガスケットは、雄部品とライナーの間にシール界面を形成します。その材質は、輸送媒体、動作温度、圧力、衛生要件、および洗浄手順に従って選択する必要があります。

接続オプション

溶接端接続

溶接端の構成は、互換性のあるステンレス鋼パイプに永久的に接続できるように設計されています。溶接手順、溶加材、熱制御、表面処理、溶接後の処理は、ステンレス鋼のグレードと該当する衛生要件に従って選択する必要があります。

クランプエンド接続

クランプエンド構成により、組み立てと分解が簡単に行えます。適合するクランプ、フェルール、およびガスケットは、該当する寸法規格に従って選択する必要があります。

ねじ込み接続

ネジ端構成により、ユニオンを互換性のあるネジ付きパイプライン コンポーネントに接続できます。ご注文前にねじの種類、径、ピッチ、シール構造、適用規格等をご確認ください。

表面処理

加工後の製品は脱脂洗浄を行っております。内面の粗さは Ra 0.4 ～ 0.8 μm、外表面の粗さは Ra 0.8 ～ 1.6 μm を供給できます。

制御された内部表面仕上げにより、清浄度が向上し、プロセス残留物の蓄積が軽減されます。ご注文時に必要なRa値と測定箇所をご指定ください。

高純度または特殊な衛生用途の場合、お客様はプロジェクトの要件に応じて追加の研磨、表面粗さ検査、洗浄、または不動態化を要求する場合があります。

製品マーキング

標準製品マーキングには次のものが含まれる場合があります。

• LIANHEのロゴ

• 製品サイズ

• ステンレス鋼材グレード

• 適用寸法規格

• バッチまたはトレーサビリティ情報（必要な場合）

確認された注文要件に従って、顧客のロゴ、プライベート ブランド、プロジェクト番号、ヒート番号、その他のカスタマイズされたマーキングを適用できます。

包装

各サニタリーユニオンは、ほこり、湿気、傷、および表面汚染への曝露を軽減するために、気泡緩衝材またはプラスチックパッケージで保護されています。

その後、製品は輸出用ダンボールに梱包され、必要に応じて織袋で保護され、国際輸送用に木製ケースにまとめられます。

カスタマイズされたカートン、顧客ロゴ、ラベル、バーコード、パレット梱包、およびその他の輸出梱包手配を、確認された要件に従って提供できます。

お見積りと納品

見積時間:完全なサイズ、材質、規格、接続タイプ、ガスケット、数量、納期情報を受け取ってから、通常 3 営業時間以内に発送されます。

見積書の有効期間:通常 3 ～ 7 日ですが、ステンレス鋼の原材料の価格、為替レート、現在の市況によって異なります。

納期：通常サイズの在庫がある商品は通常3～7日でお届け可能です。新しい生産が必要な注文には、通常約 25 日かかります。

実際の納期は、選択されたサイズ、材質、寸法規格、接続方法、ガスケット、注文数量、検査条件、現在の工場生産計画により異なります。

当社のサービス

1. 国際市場に関する幅広い知識と、さまざまな衛生配管要件をサポートする能力。

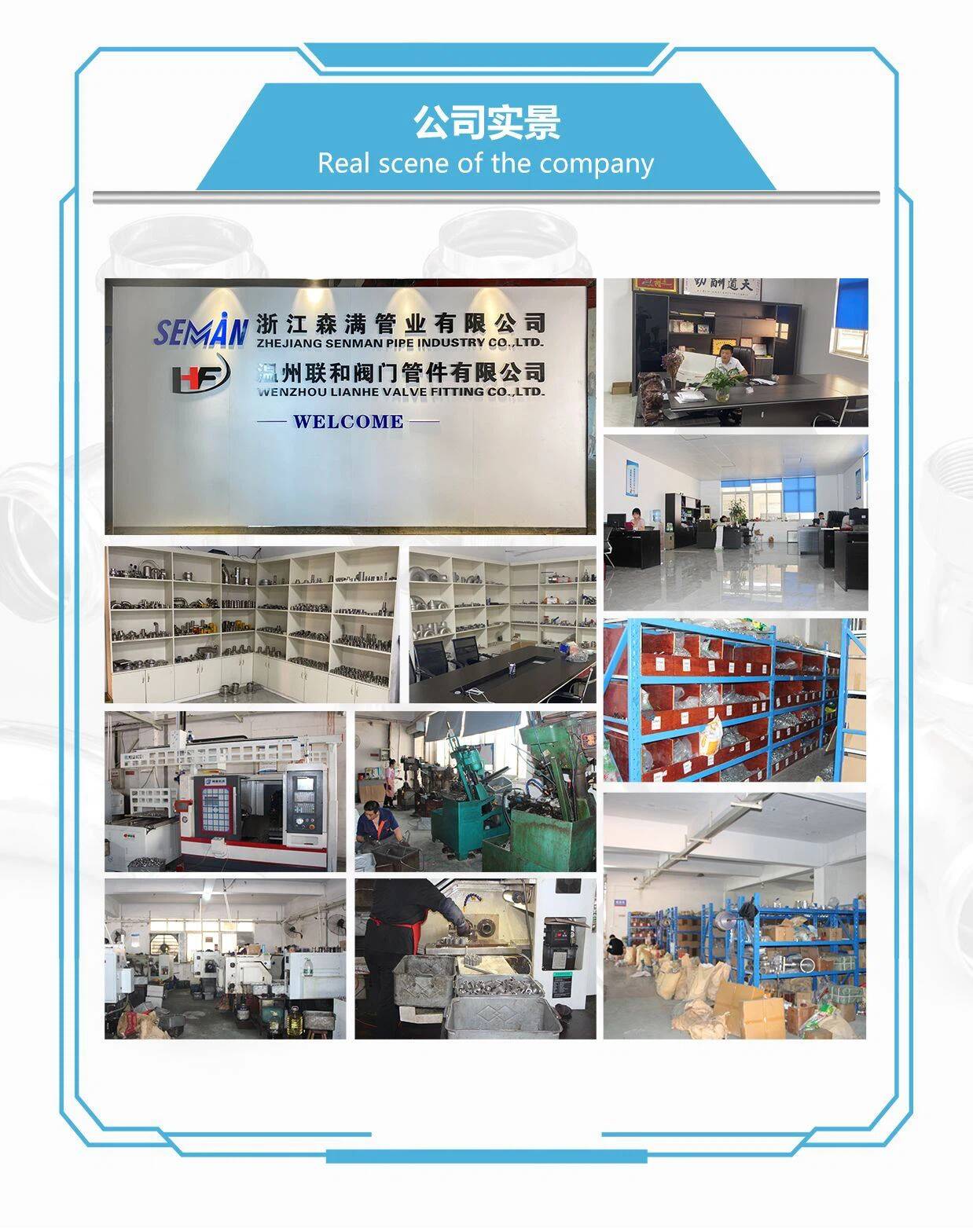

2. 中国浙江省温州市の自社工場で直接製造しております。

3. 経験豊富な技術チームと生産チームは、一貫した製品品質の維持に重点を置いています。

4. 競争力のある工場価格を提供するように設計された効果的な製造およびコスト管理システム。

5. 生理用品の生産、品質管理、海外販売における豊富な経験。

OEM およびカスタマイズされた生産は、顧客の図面、サンプル、材料要件、接続規格、製品マーキング、表面仕上げ要件、およびパッケージング指示に従ってサポートできます。

メーカー:蓮河
出身地:中国浙江省温州市
