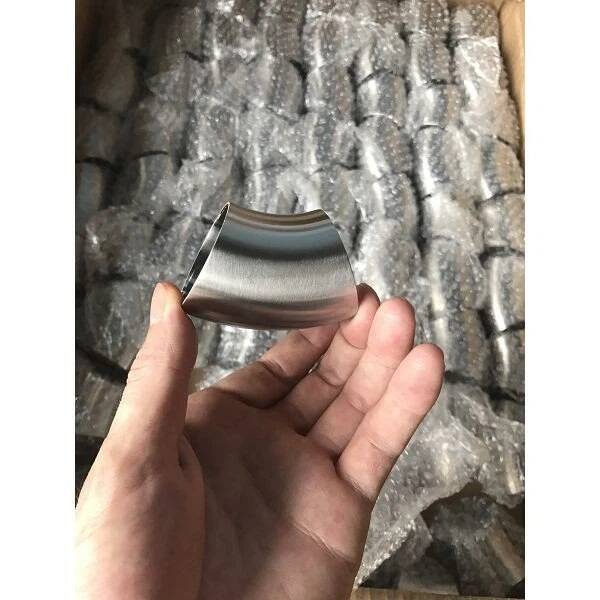

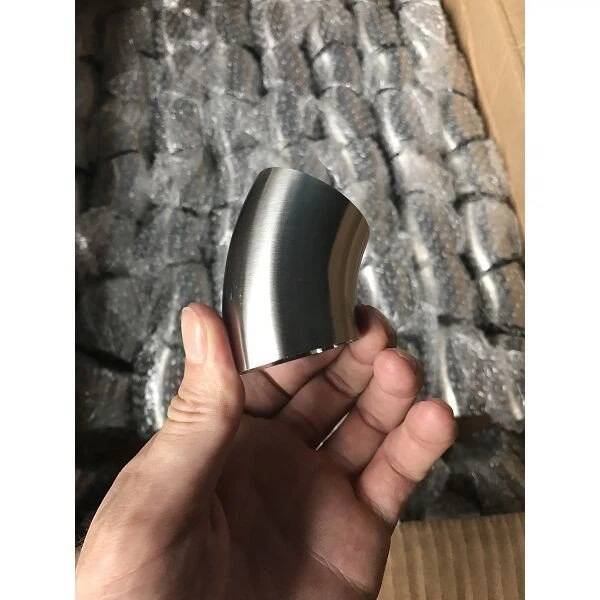

ステンレス製サニタリー45°エルボ

製品説明

LIANHE ステンレス鋼サニタリー 45 度エルボは、衛生的で衛生的な配管システム内の流れの方向を 45 度変更するように設計されています。滑らかな曲面構造により、効率的な流体の動きを維持しながら、不要な乱流や圧力損失を軽減します。

耐食性ステンレス鋼で製造されたサニタリーエルボは、食品、飲料、乳製品、飲料水、製薬、バイオテクノロジー、およびその他の互換性のある衛生処理用途に適しています。

さまざまな配管レイアウトや設置スペースの要件に対応するために、ロングタイプとショートタイプの構成が用意されています。顧客の仕様に応じて、複数のサイズ、壁厚、ステンレス鋼グレード、寸法規格、表面仕上げ、カスタマイズされたマーキングを提供できます。

技術仕様

製品名:ステンレス製サニタリー45°エルボ

サイズ範囲:DN15～DN300

肘の角度:45度

利用可能な壁の厚さ:1.5mm、1.65mm、2.0mm、3.0mm、4.0mm

肉厚は、選択したサイズ、寸法規格、接続寸法、動作条件、プロジェクト要件によって異なります。

利用可能な材料:

• SS304およびS30408

• SS304LおよびS30403

• SS316とSUS316

• SS316LおよびS31603

適用規格:3-A、SMS、IDF、DIN 11850/11851、ISO 2037、BS 4825、および JIS G 3447

利用可能な構成:ロングタイプとショートタイプ

製品マーキング:ロゴ – サイズ – 素材。顧客の要求に応じて製品にマークを付けることもできます。

表面処理:内部および外部研磨、最大 320 グリット

標準梱包:プラスチック包装、輸出カートン、不織布バッグ保護、および木製ケース

証明書:該当する製品に関する GB/T 19001-2016、ISO 9001:2015、および CE ドキュメント

ブランド：蓮河

HSコード: 7307290000

出身地:中国浙江省温州市

最終的なサイズ、肉厚、材料グレード、端部寸法、表面仕上げ、および該当する規格は、意図する用途および嵌合するパイプラインコンポーネントに従って確認する必要があります。

製品の用途

ステンレス鋼のサニタリー 45 度エルボは、次のような衛生的な処理および流体移送システムで使用できます。

• 飲料水システム

• 乳製品加工パイプライン

• 牛乳製造装置

• ビールと醸造システム

• 飲料加工ライン

• 液状食品製造装置

• 医薬品処理システム

• バイオテクノロジー施設

• 化粧品製造装置

• クリーンインプレイス配管システム

• サニタリータンクおよび容器

• 一般的な衛生的な液体移送用途

45 度の曲げにより、パイプラインの方向を徐々に変更でき、90 度の回転が不要な場合や、配管レイアウトでよりスムーズな方向の移行が必要な場合に使用できます。

注文する前に、お客様はステンレス鋼グレードと輸送媒体との適合性、動作温度、システム圧力、洗浄剤、および衛生手順を確認する必要があります。

製品の利点

1. スムーズな45度の流れ方向変化

2. 優れた耐食性と耐酸化性

3. 長い耐用年数

4. 流動抵抗が低く滑らかな内面

5. より鋭い方向変化と比較して乱流が減少

6. 耐久性がありリサイクル可能なステンレス鋼構造

7. 便利な設置とメンテナンス

8. ロングタイプとショートタイプを用意

9. 複数のステンレス鋼グレードが利用可能

10. 互換性のある衛生処理システムに最適

11. 内面および外面の研磨面

12. カスタマイズされたマーキングとパッケージングをサポート

滑らかな内面により、プロセス残留物の蓄積が軽減され、日常的な清掃がより便利になります。これにより、衛生状態、清潔さ、製品の純度が重要な用途がサポートされます。

実際の衛生性能は、製品の形状、表面粗さ、溶接の品質、シール部品、排水条件、設置手順、洗浄プロセスなどの完全な配管システムによって決まります。

ロングタイプとショートタイプのオプション

ロングタイプ

ロングタイプの構成により、曲げ半径が大きくなり、より緩やかな方向への移行が可能になります。十分な設置スペースが利用可能な用途では、乱流と圧力損失を軽減するのに役立ちます。

ショートタイプ

ショートタイプなので設置スペースの限られた配管レイアウトに最適です。コンパクトな寸法により、機器やその他のパイプライン コンポーネントの周囲の配線を簡素化できます。

正確な中心線半径とロングバージョンとショートバージョンの寸法の違いは、選択した規格と製品図面に従って確認する必要があります。

寸法規格

利用可能な寸法規格には、3-A、SMS、IDF、DIN 11850/11851、ISO 2037、BS 4825、および JIS G 3447 が含まれます。

これらの規格では、さまざまな外径、肉厚、曲げ半径、中心線寸法、端部寸法、公差、および表面要件が指定されている場合があります。

異なる規格に従って製造された製品は、たとえ呼び径が類似しているように見えても、直接互換性がない場合があります。

見積依頼の際、お客様は正確に必要な規格、サイズ、肉厚、曲げ半径、端部寸法、および嵌合パイプ情報を提供する必要があります。

交換またはメンテナンス プロジェクトの場合は、既存の衛生配管システムとの互換性を確認するために技術図面または物理サンプルが推奨されます。

表面処理

内面および外面は、最大 320 グリットに指定されたプロセスを使用して研磨できます。

研磨された表面は、製品の清浄度、外観、耐食性、およびプロセス残留物の蓄積に対する耐性を向上させるのに役立ちます。

プロジェクトで特定の表面粗さが必要な場合は、必要な Ra 値と測定場所を別途記載する必要があります。研磨砥粒の指定だけでは、固定 Ra 値を保証するものではありません。

プロジェクトの要件に応じて、追加の研磨、不動態化、洗浄、または表面仕上げ検査を手配できます。

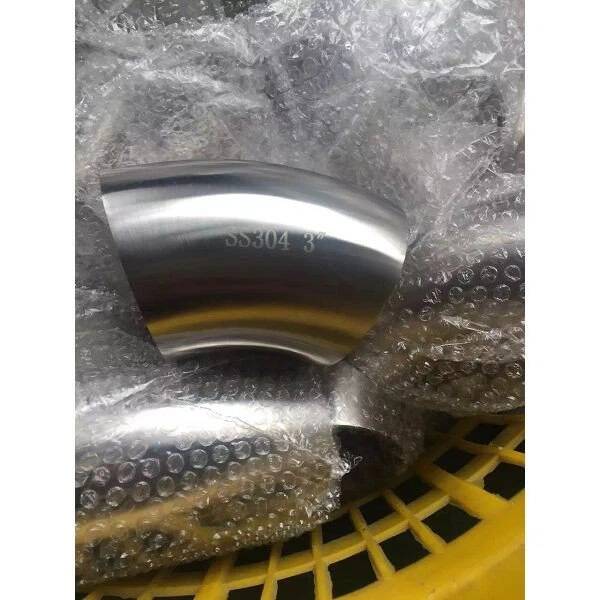

製品マーキング

標準製品マーキングには次のものが含まれる場合があります。

• LIANHEのロゴ

• 製品サイズ

• ステンレス鋼材グレード

• バッチまたはトレーサビリティ情報（必要な場合）

確認された注文要件に従って、顧客のロゴ、プライベート ブランド、プロジェクト番号、ヒート番号、その他のカスタマイズされたマーキングを適用できます。

納品検査

製品は出荷前に検査されます。標準出荷検査の対象範囲:

• ステンレス鋼材グレード

• 外径と肉厚

• 肘の角度

• 曲げ半径と中心線の寸法

• 端部寸法

• 内外面の状態

• 溶接の外観（該当する場合）

• 必要に応じて静水圧試験

• 製品マーク

• 数量と梱包

適用規格、用途、お客様のご要望に応じて追加の検査項目を手配することが可能です。

工場検査報告書と証明書

検査レポートとサポート品質文書は、確認された仕様と注文要件に従って提供できます。以下が含まれます。

• EN 10204 3.1 材料試験証明書

• 原材料検査証明書

• 放射線検査報告書（該当する場合）

• 油圧試験報告書（該当する場合）

• 寸法検査報告書

• 表面仕上げ検査報告書

• 第三者検査報告書

• その他のプロジェクト固有の品質文書

必要な検査範囲、試験率、文書、表面仕上げ要件、および第三者立会いの取り決めを生産前に確認する必要があります。

製品の品質管理

LIANHEは、原材料の準備、切断、成形、機械加工、溶接、表面仕上げ、試験、マーキング、梱包の全体にわたって、工程内および最終検査手順を適用します。

主な品質管理手順には次のものが含まれます。

1. 入荷した原材料の外径、肉厚、材料グレード、書類、表面状態を検査します。

2. 切断後の素材の長さ、切断位置、端の状態を確認します。

3. 機械加工および成形後の外径、肉厚、エルボ角度、曲げ半径、端部寸法、その他の重要な測定値を検査します。

4. 該当する場合、溶接後の溶接寸法、溶接の外観、位置合わせ、および表面品質をチェックします。

5. 研磨などの表面処理後の内外面の検査。

6. 該当する製品および検査要件に応じて、静水圧試験または気密試験を実施します。

7. 出荷前に製品のマーク、数量、梱包材、ラベル、出荷マークを検査します。

製品は、該当する検査手順を完了した後に出荷が承認されます。

包装

各衛生的な 45 度エルボはプラスチック パッケージで保護されており、ほこり、湿気、傷、表面汚染への曝露を軽減します。

その後、製品は輸出用ダンボールに梱包され、必要に応じて織袋で保護され、国際輸送用に木製ケースにまとめられます。

カスタマイズされたカートン、顧客ロゴ、ラベル、バーコード、パレット梱包、およびその他の輸出梱包手配を、確認された要件に従って提供できます。

最低注文数量と在庫

最小注文数量:製品サイズ、材質、寸法規格、現在の在庫状況により異なりますが、通常5～10個程度となります。

多くの通常商品やよくご要望の多いサイズの在庫を確保しております。選択した商品には最大 5,000 個の在庫がある場合があります。

在庫状況は常に変動するため、お見積りの際には実際の在庫数と即納可能性を再確認してください。

サンプルとお見積り

無料サンプル:寸法確認や品質評価のためのサンプルを無料でご提供させていただきます。国際速達料金は通常、受取人が支払います。

見積時間:完全なサイズ、材質、寸法規格、肉厚、数量、納期情報を受け取ってから、通常 3 作業時間以内に発送されます。

見積書の有効期間:通常 3 ～ 7 日ですが、ステンレス鋼の原材料の価格、為替レート、現在の市況によって異なります。

納期

通常サイズの在庫がある商品は通常3～7日でお届け可能です。

新しい生産が必要な注文には、通常約 25 日かかります。実際の納期は、選択されたサイズ、材質、寸法規格、注文数量、検査要件、梱包、現在の工場生産計画によって異なります。

アフターサービス

当社の標準製品の品質保証期間は1年間です。

保証期間中に製造関連の品質問題が確認された場合、当社チームが原因を調査し、適切な技術的またはアフターサービスの解決策を提供します。

お客様は、技術的評価を支援するために、注文番号、製品サイズ、材質グレード、寸法規格、肉厚、設置条件、輸送媒体、および関連する写真またはビデオを提供する必要があります。

メーカー:蓮河
出身地:中国浙江省温州市
