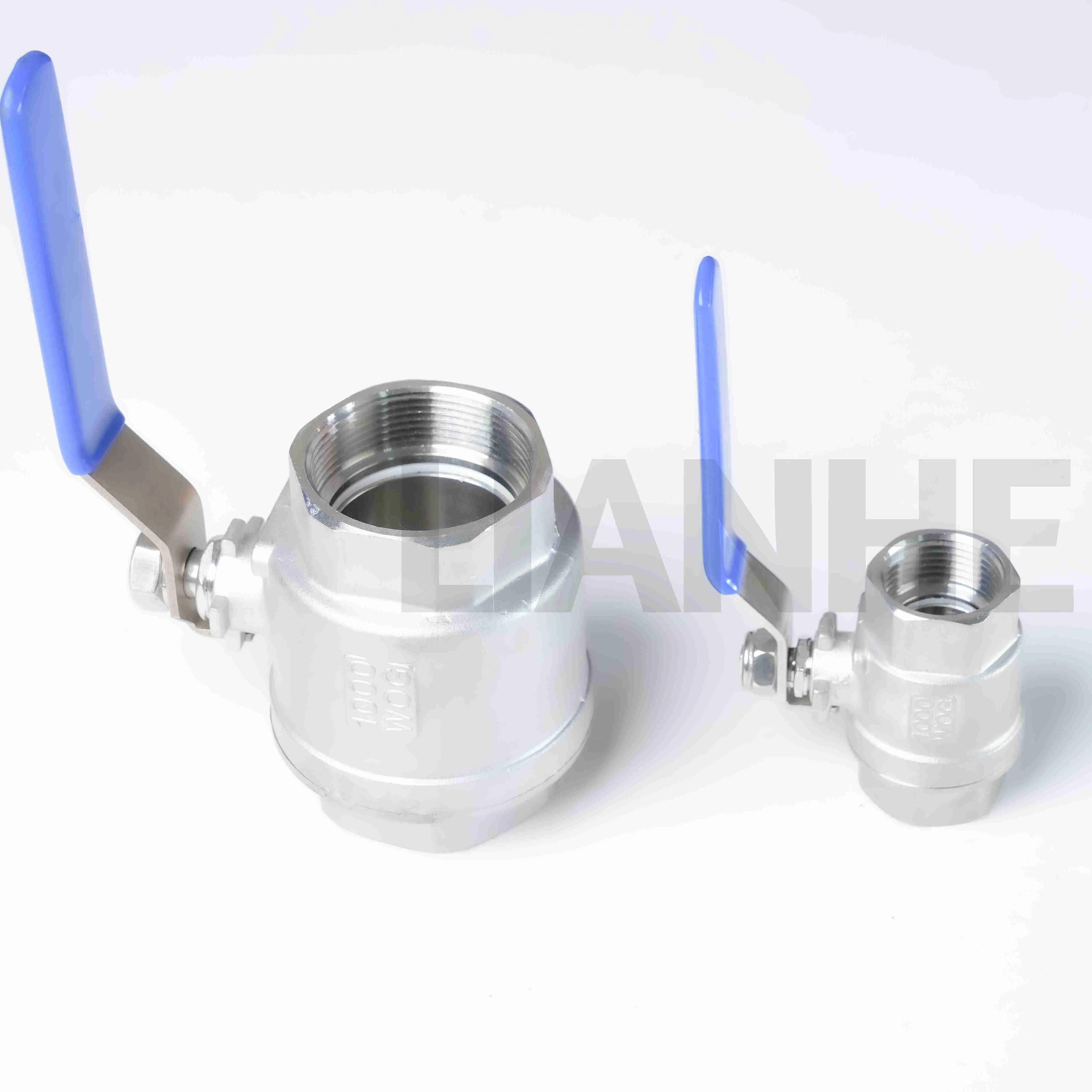

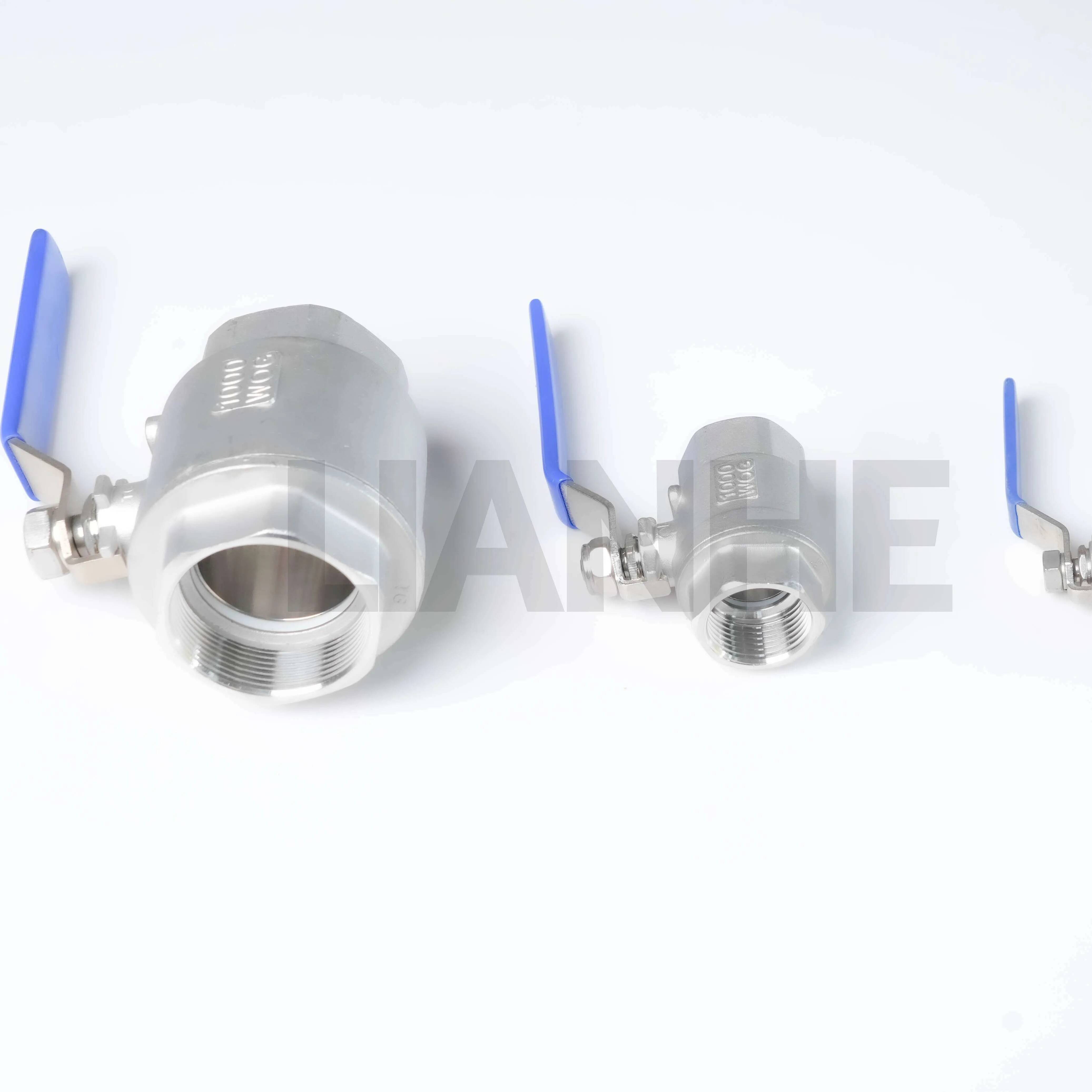

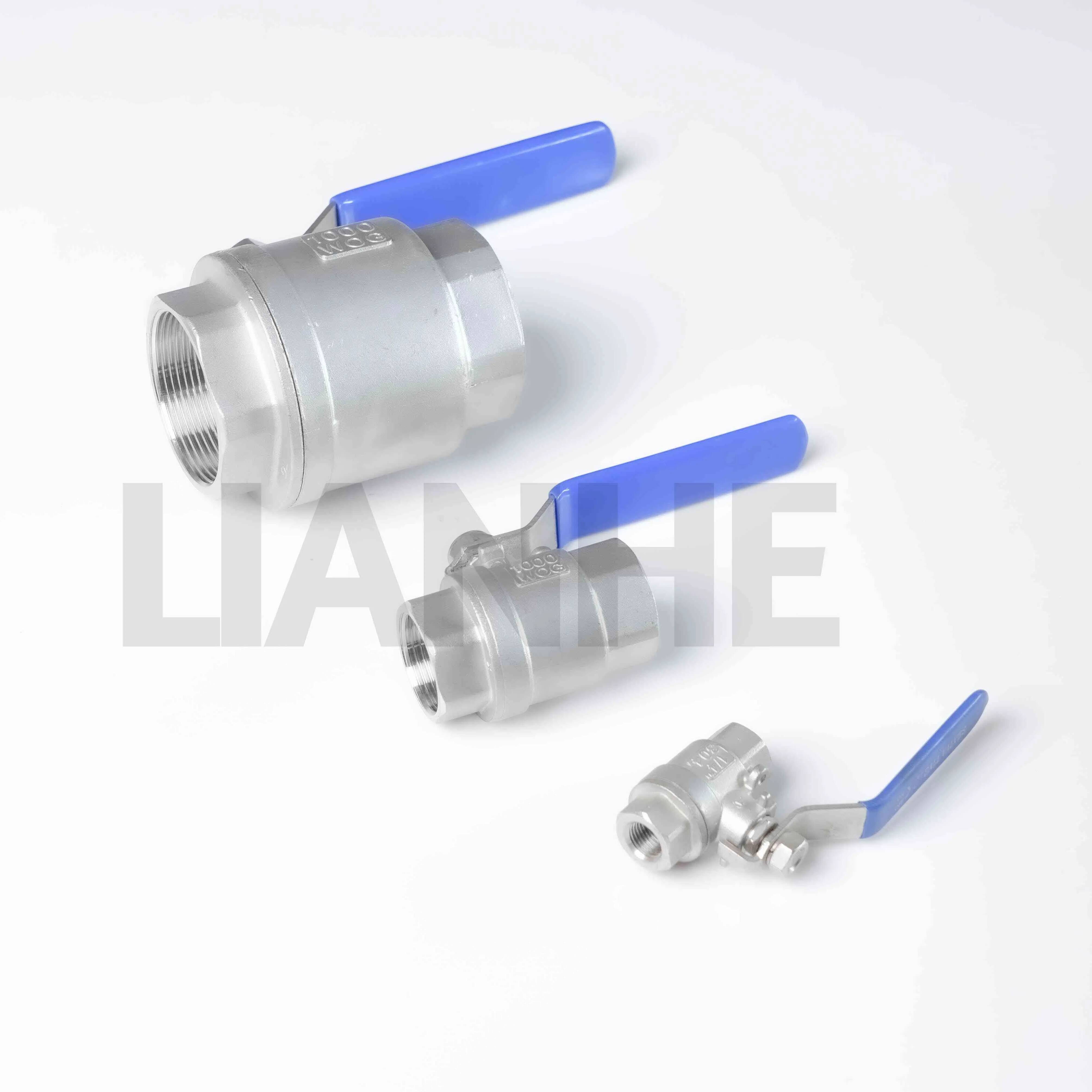

産業用圧力システム用の頑丈なステンレス鋼製 2 ピースねじボールバルブ

概要

高耐久ステンレス鋼の 2 ピースねじボールバルブは、高圧、高腐食の産業用途向けに設計された堅牢な流量制御ソリューションです。 316 ステンレス鋼で作られたこのバルブは、NPT ねじ (ANSI B1.20.1)、フルボア設計、および頑丈なボディを備えており、耐久性と耐漏れ性が交渉の余地のない過酷な環境でも信頼性の高いパフォーマンスを保証します。

特徴

産業グレードの構造:

標準バルブよりも 20% 厚い壁厚を備えた 316 ステンレス鋼ボディ (ASTM A316) は、2,000 PSI の作動圧力と 10,000 サイクル寿命に耐えることができます。

熱処理されたステム (HRC 38 ～ 42) と強化ボール (全直径貫通穴) により、高周波動作での摩耗が軽減され、自動化システムに最適です。

フルボア流量性能:

制限のない流路 (パイプの直径に等しい口径) により圧力損失が最小限に抑えられ、大量の流体の移送に重要な競合モデルよりも 15% 高い Cv 値を達成します。

金属製のバックアップ リングを備えた PTFE シートは、研磨媒体中で 5 年間連続使用した後でも気泡を通さないシャットオフ (API 598) を実現します。

ねじ接続強度:

NPT 雄/雌ネジ (ANSI B1.20.1)、オプションのシーラント溝付き、スケジュール 80 パイプおよび頑丈な継手と互換性があり、2 インチ バルブの定格トルクは 80 N·m です。

溶接部 (溶接部品上) の磁粉検査 (MPI) を実施し、重要な用途で欠陥がないことを保証します。

極限環境耐性:

温度範囲: -40°C ～ 260°C (RPTFE シート)、極低温液化天然ガス (LNG) ラインおよび熱油パイプラインに適しています。

サワーガスサービスに関する NACE MR0175 および ISO 15156-3 に準拠しており、H2S 濃度が高い油田に最適です。

応用

ミッションクリティカルな産業システムに最適:

石油精製所: 原油蒸留装置および触媒移送ラインのオン/オフ制御。硫酸やナフサの腐食に強い 316 ステンレス鋼を使用。

化学処理: 医薬品製造における濃縮アルカリおよび溶剤の取り扱い、洗浄可能な表面に関する cGMP 基準を満たしています (Ra ≤0.8μm)。

発電: 原子力グレードのコンポーネントに関する ASME BPVC セクション III に準拠した 316 ステンレス鋼を使用した、原子力発電所の高圧給水ライン。

鉱業と鉱物: スラリーと尾鉱のパイプライン。研磨粒子の浸食や高圧サージに耐える頑丈な構造を備えています。

よくある質問

Q: このバルブはスロットル用途に使用できますか??

答え:いいえ、ボールバルブはオン/オフで使用するように設計されています。流量調整用のグローブバルブを検討してください。

Q: ハイサイクルアプリケーションに推奨されるメンテナンスは何ですか??

答え:6 か月ごとにステムとボールに食品グレードのグリースを塗布し、ボアスコープを使用してシートの摩耗を検査します。

Q: 永久的な防錆コーティングのオプションはありますか??

答え:はい、オプションの無電解ニッケルメッキ (5 ～ 8μm) により、海洋および塩水噴霧環境における表面硬度と耐食性が向上します。

Q: バルブは酸素システムでの使用が認定されていますか??

答え:はい、適切な洗浄と脱脂を行えば (ASTM G93 に準拠)、最大 200 bar までの酸素サービスに適しています。
