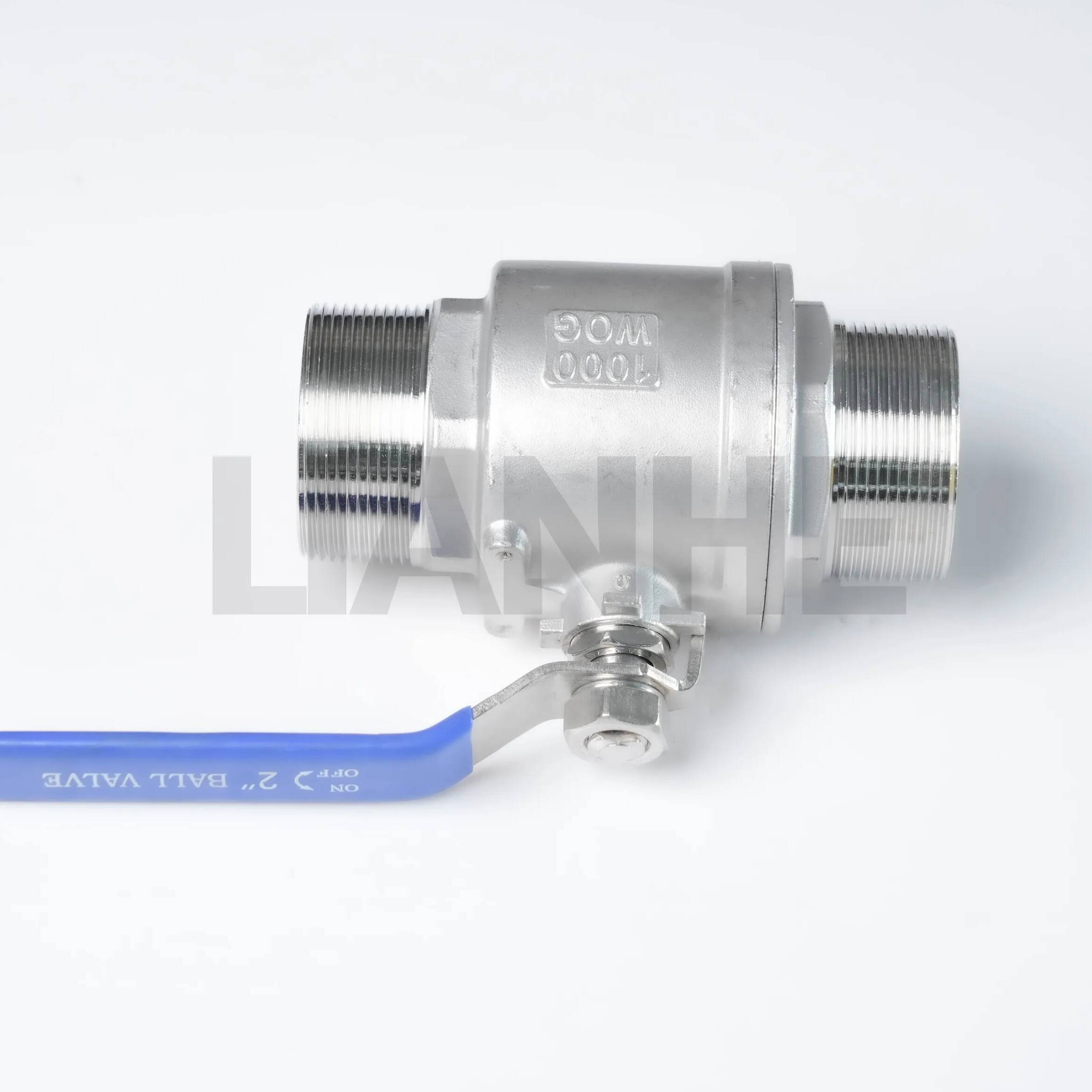

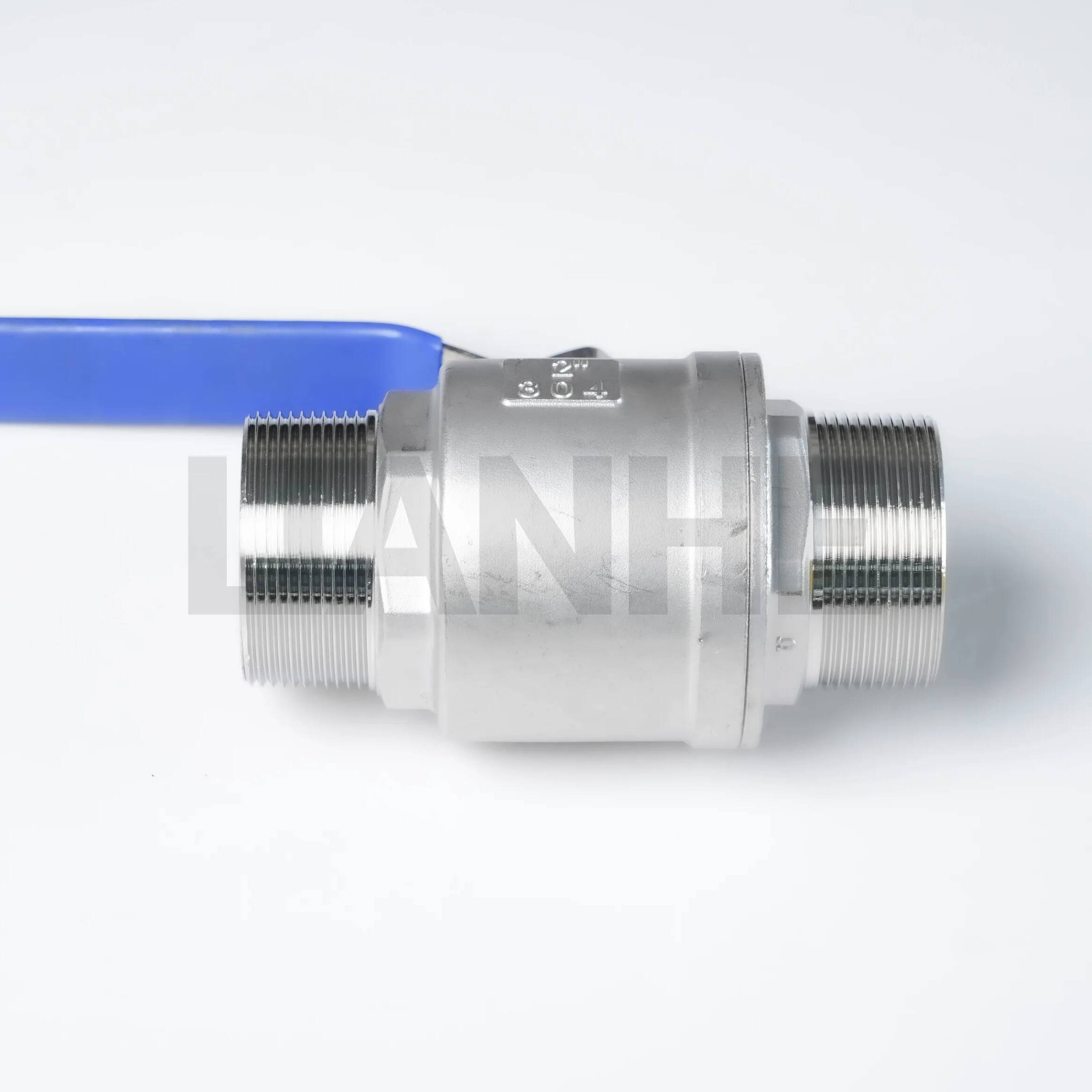

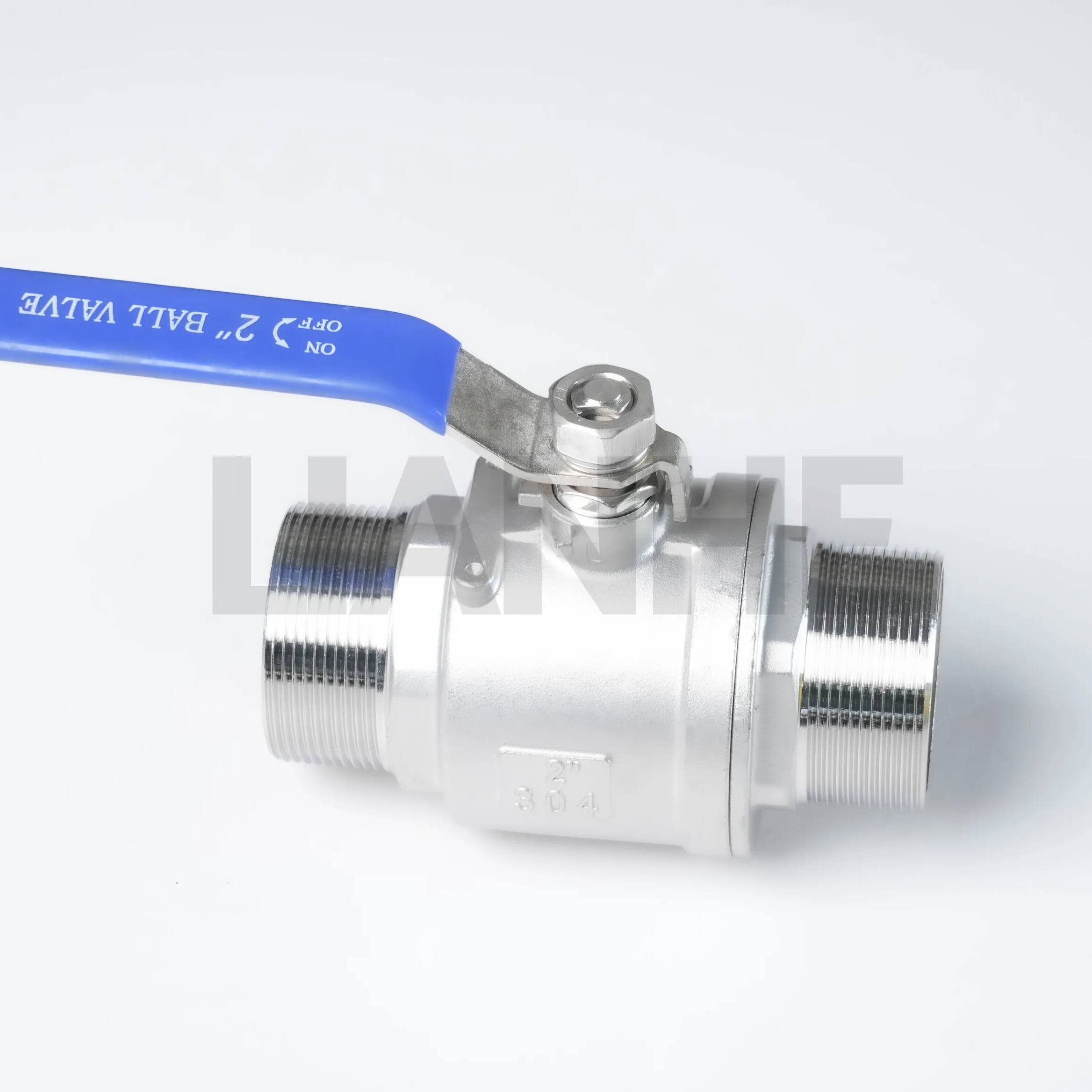

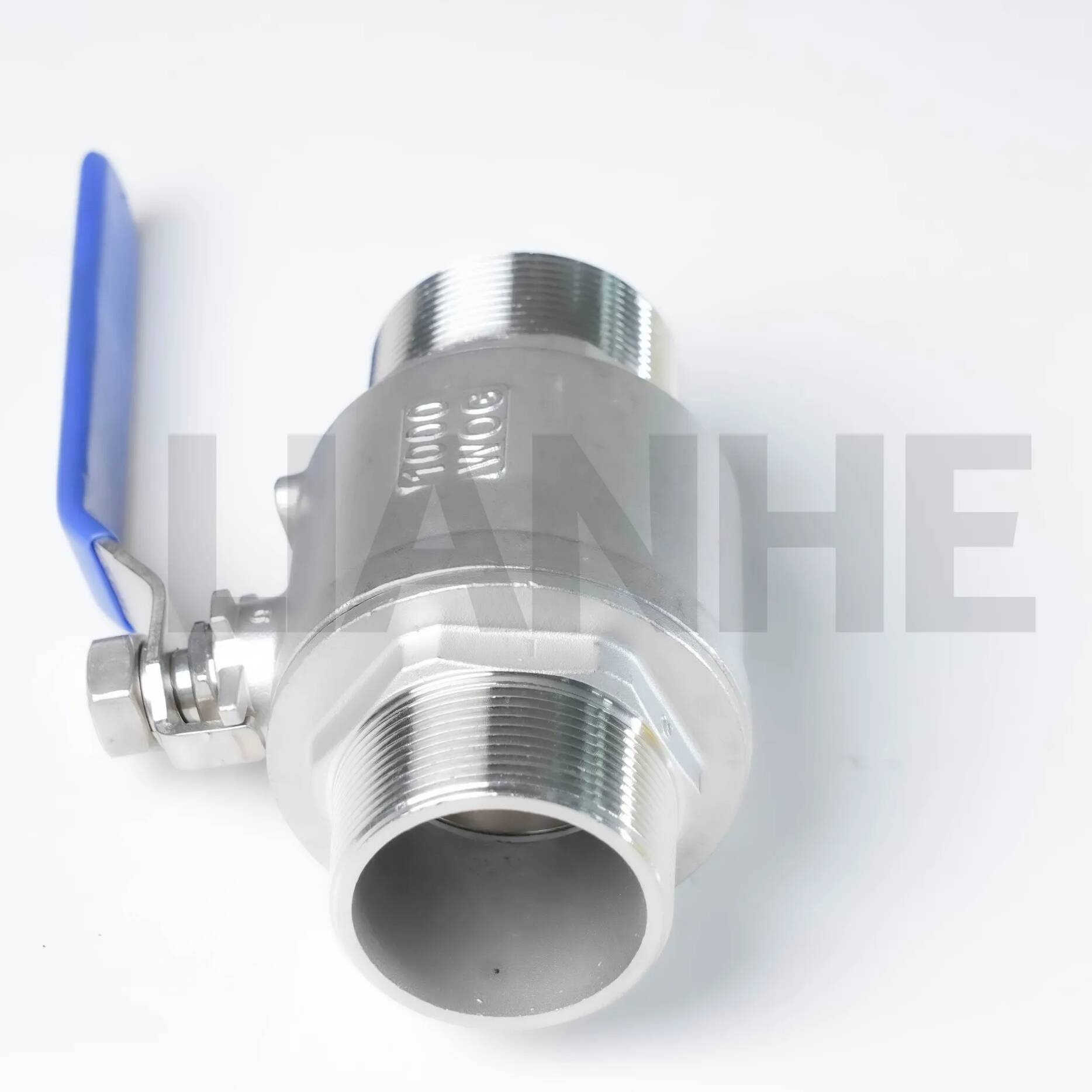

産業システム用高圧ステンレス鋼製2ピースおねじボールバルブ

概要

高圧ステンレス鋼の 2 ピースおねじボールバルブは、高圧ねじシステム用に設計された耐久性のある流量制御ソリューションで、産業用途で信頼性の高い遮断と長寿命を提供します。 304 または 316 ステンレス鋼で作られたこのバルブは、NPT 雄ねじ (ANSI B1.20.1) とフルボア設計を特徴としており、取り付けの容易さと極端な条件下での堅牢な性能を兼ね備えています。

特徴

耐高圧性:

20°C で 2,000 PSI (304 ステンレス鋼) および 3,000 PSI (316 ステンレス鋼) の定格があり、安全マージンとして使用圧力の 4 倍の破裂圧力を備えています。

ソリッドステムとボール（一体構造）により故障箇所が減少し、ポンプ吐出ラインや油圧システムの脈動流に適しています。

精密なねじ接続:

NPT 雄ねじ (テーパー) は追加のガスケットなしで自己締め付けシールを提供し、スケジュール 80 パイプおよび頑丈な継手と互換性があります。

ねじ山は組み立て中に焼き付き防止剤でコーティングされており、高トルクでの取り付けにおけるかじりのリスクを軽減します (推奨トルク: 1 インチ バルブの場合 60 N・m)。

強化されたシーリング技術:

バックアップリング付きの PTFE シートは高圧下での押し出しを防止し、API 598 に基づくテストで漏れゼロ (気泡密) を達成します。

帯電防止装置 (スプリング式) により、ボールとステム間の電気的導通が保証され、火花を防ぐために可燃性ガスの用途に不可欠です。

運用上の多様性:

温度範囲: -20°C ～ 180°C (PTFE シート)。 -40°C ～ 260°C (RPTFE シート)、冷蔵保管および高温プロセス ラインに適応。

1/4 インチから 3 インチの NPS のサイズがあり、安全性が重要なシステムでの不正操作を防止するオプションのロック可能なレバーが付いています。

応用

高圧産業および商業用途に最適:

油圧システム: 重機、プレス機、射出成形機の制御バルブで、圧力サージ時に確実に遮断します。

圧縮空気ライン: 工場の空気圧システムのオン/オフ制御。エアコンプレッサーの湿気による腐食に強い 304 ステンレス鋼を使用。

石油化学プラント: 揮発性有機化合物 (VOC) 用のサンプリング バルブ。危険物取り扱いに関する OSHA 基準を満たす 316 ステンレス鋼を使用しています。

鉱山機械: 研磨粒子や高い繰り返し圧力に耐える、地下作業の水およびスラリーライン。

よくある質問

Q: バルブを垂直パイプラインに設置できますか??

答え:はい。ただし、レバーにアクセスして操作できることを確認してください。シートの摩耗を最適化するために、水平方向に設置することをお勧めします。

Q: 304 ステンレス鋼バージョンと 316 ステンレス鋼バージョンの違いは何ですか??

答え:316 にはモリブデンが含まれているため、優れた耐塩化物性があり、海水や化学用途に適しています。304 は一般的な用途に最適です。

Q: 古いバルブを安全に廃棄する方法?

答え:認定された金属リサイクル業者を通じてリサイクルします。 304/316 ステンレス鋼は、特性を損なうことなく 100% リサイクル可能です。

Q: 上流側に圧力リリーフバルブは必要ですか??

答え:はい。圧力サージが発生しやすいシステム (ポンプの起動など) で、バルブとパイプラインを過圧による損傷から保護します。
