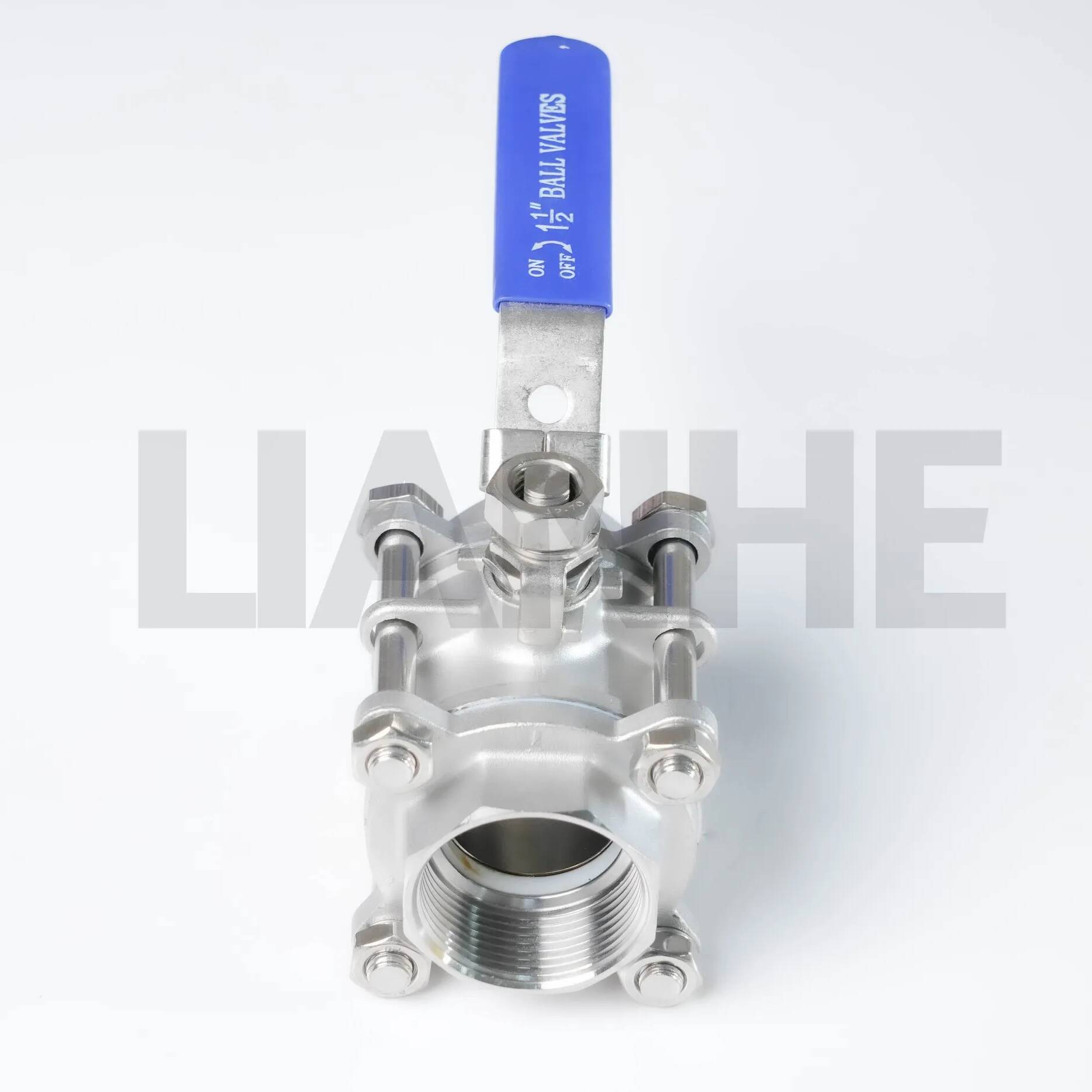

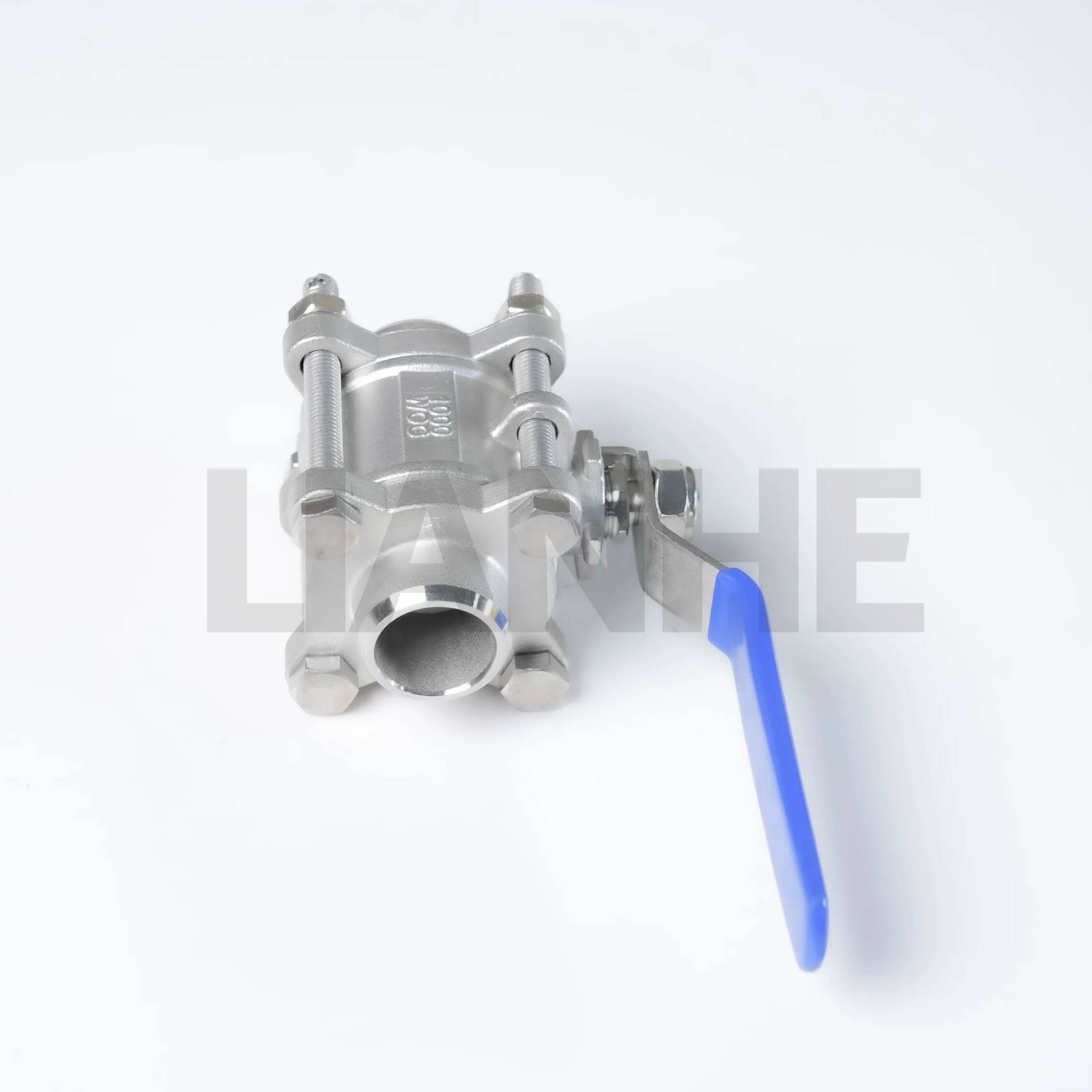

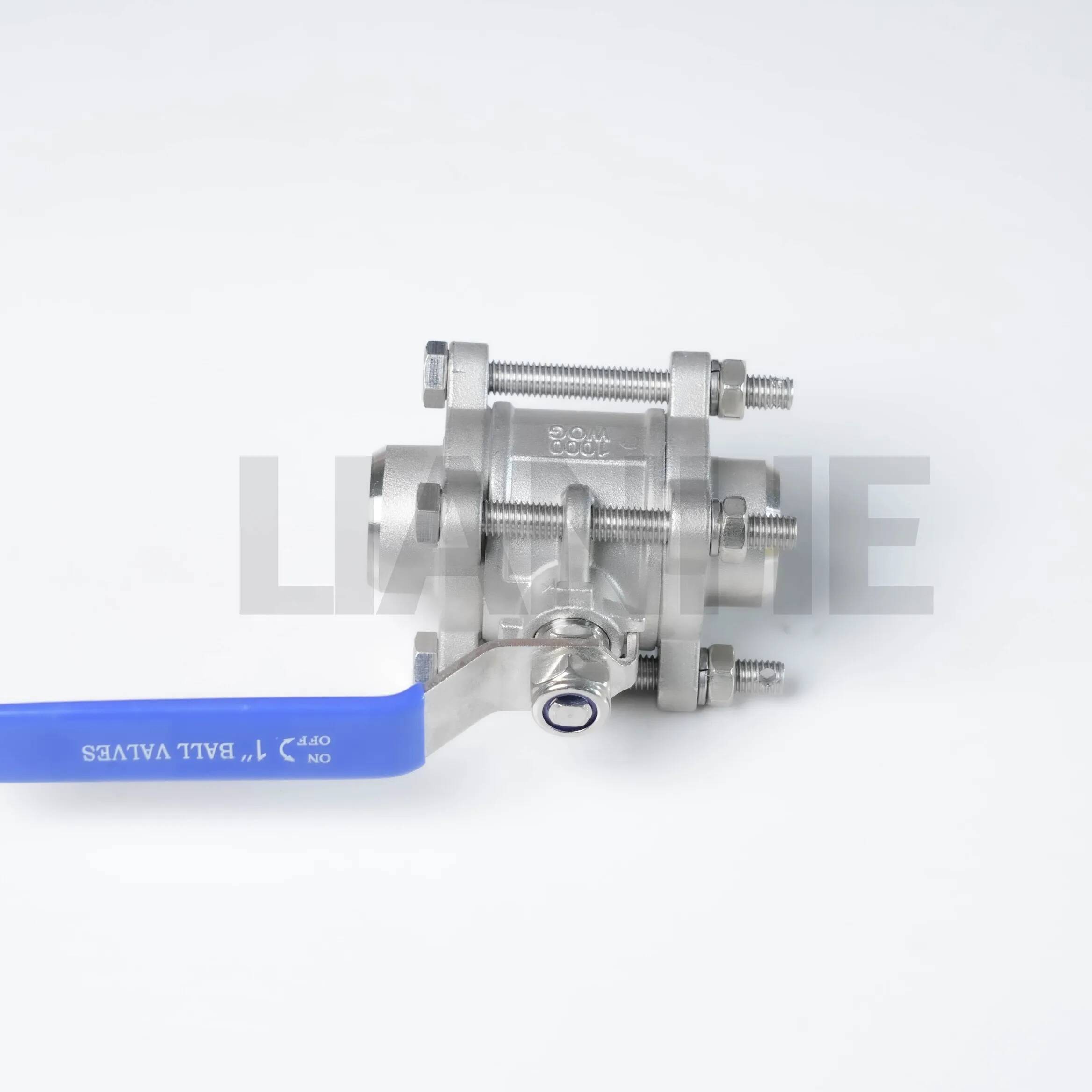

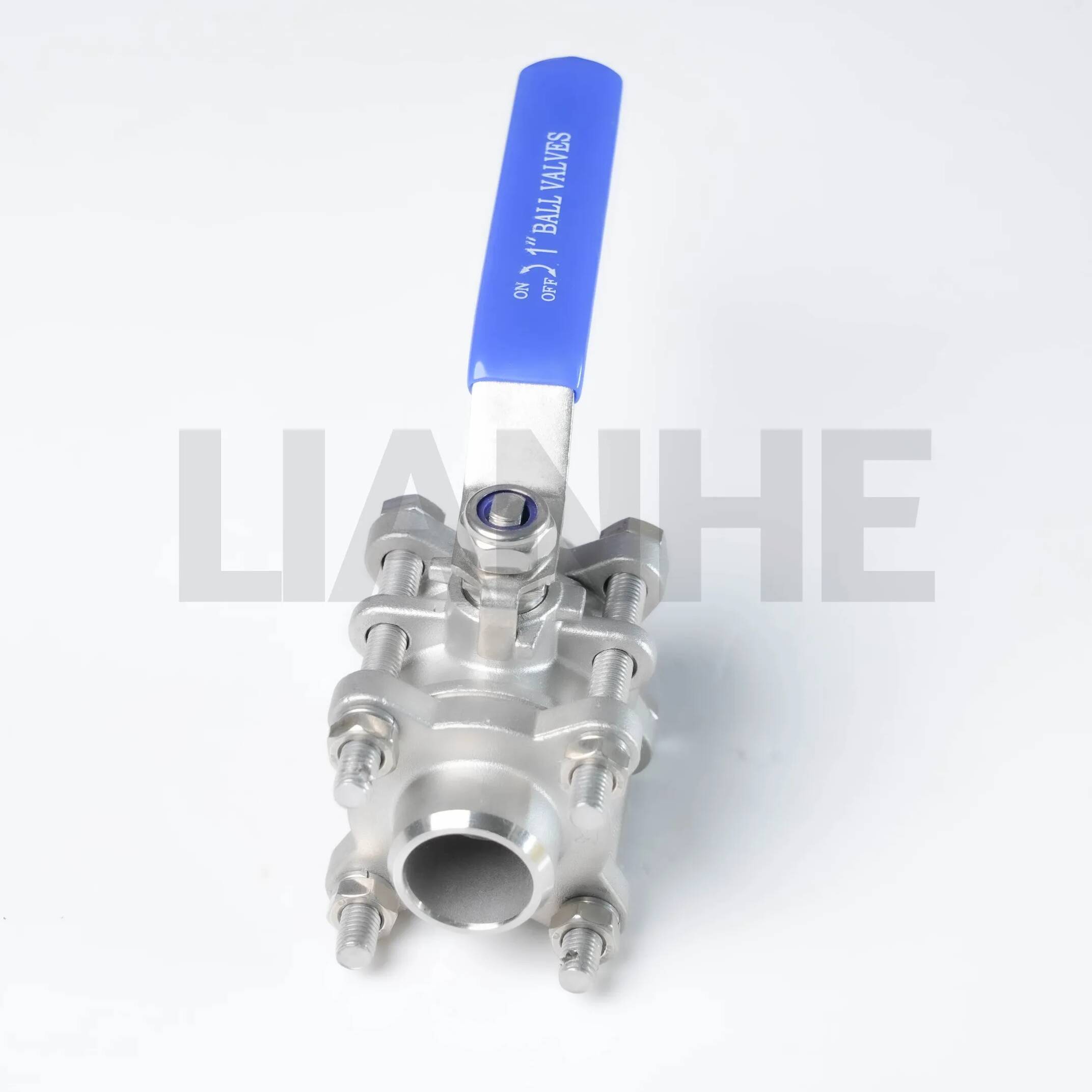

高圧システム用工業グレードの 3 ピース溶接ボールバルブ

概要

工業用グレードの 3 ピース溶接ボールバルブは、高圧、高温の工業用配管システム向けに設計された堅牢な流量制御ソリューションです。 304 または 316 ステンレス鋼で作られたこのバルブは、突き合わせ溶接端を備えた 3 ピース溶接設計 (ANSI B16.25 準拠) を特徴としており、過酷な環境でも漏れのない性能と容易なメンテナンスを保証します。フルボア設計により圧力降下が最小限に抑えられ、精密機械加工されたボールとシートにより気泡が入らない遮断が実現され、信頼性と耐久性を必要とする重要な用途に最適です。

特徴

頑丈な構造:

パイプラインを確実に統合するための突合せ溶接端 (スケジュール 40/80) を備えた 3 ピースのボディ。定格動作圧力は 2,500 PSI (316 ステンレス鋼)、温度は -46 °C ～ 815 °C (金属対金属シート) です。

ASTM A312 ステンレス鋼ボディ (一般用途には 304、腐食性媒体には 316)、最小降伏強さは 205 MPa、伸びは ≥40% の耐衝撃性を備えています。

最適なフロー制御:

フルボア設計 (ボア = パイプ直径) は、縮小ボアバルブよりも 25% 高い Cv 値を達成し、大流量システムでの乱流とエネルギー損失を軽減します。

PTFE、RPTFE、または金属対金属 (ステライト オーバーレイ) シートは、API 598 規格に認定された気泡密遮断機能を備えた多用途のシーリング オプションを提供します。

メンテナンスの柔軟性:

分割ボディ設計により、パイプラインを切断せずに内部コンポーネント (ボール、シート、ステム) を簡単に交換できるため、保守時のダウンタイムが 60% 削減されます。

一体型の噴出防止ステムと静電気防止スプリング (ガス用途用) により、安全性と API 6D および ISO 14313 への準拠が強化されています。

設置のコンプライアンス:

突合せ溶接端は ANSI B16.25 および ASME B31.3 規格を満たしており、重要なパイプラインにおける GTAW (TIG) および GMAW (MIG) 溶接プロセスに適しています。

1/2 インチから 24 インチの NPS のサイズがあり、特殊な用途 (極低温 LNG ラインなど) 向けにカスタム構成が可能です。

応用

正確な流量制御を必要とする産業環境に最適です。

石油およびガス精製所: サワーガスサービス用の NACE MR0175 に準拠した、原油パイプライン、製油所プロセスライン、ガス圧縮システムのオン/オフ制御。

発電: 火力発電所および原子力発電所の高圧蒸気および給水ライン。凝縮器回路の塩化物による腐食に耐える 316 ステンレス鋼を使用。

化学処理: 硫酸、水酸化ナトリウム、反応器や蒸留塔内の溶媒などの攻撃的な媒体を扱い、洗浄可能な表面に関する cGMP 基準を満たしています。

海洋工学: 海水冷却システムと海洋プラットフォーム配管。海水への暴露や高振動環境に耐える 316 ステンレス鋼を使用。

よくある質問

Q: このバルブはスロットル用途に使用できますか??

答え:いいえ、ボールバルブはオン/オフ制御用に設計されています。スロットルの場合は、適切なトリムを備えたグローブ バルブまたはコントロール バルブを検討してください。

Q: 突合せ溶接端の推奨溶接手順は何ですか??

答え:GTAW (TIG) と 308L/316L フィラー ワイヤを使用し、ASME BPVC セクション IX に従って予熱 (厚い壁の場合) と溶接後の熱処理を確実に行います。

Q: 研磨媒体を使用する場合、どのくらいの頻度でシートを検査する必要がありますか?

答え:ボアスコープによる毎月の目視検査。遮断の完全性を維持するために、摩耗の兆候（傷、浸食など）が検出された場合はシートを交換してください。

Q: 可燃性媒体に耐火設計は利用できますか??

答え:はい、オプションの防火構造 (API 607 準拠) は、石油化学プラントの緊急停止システム用にグラファイトパッキンと金属間シートを備えています。
