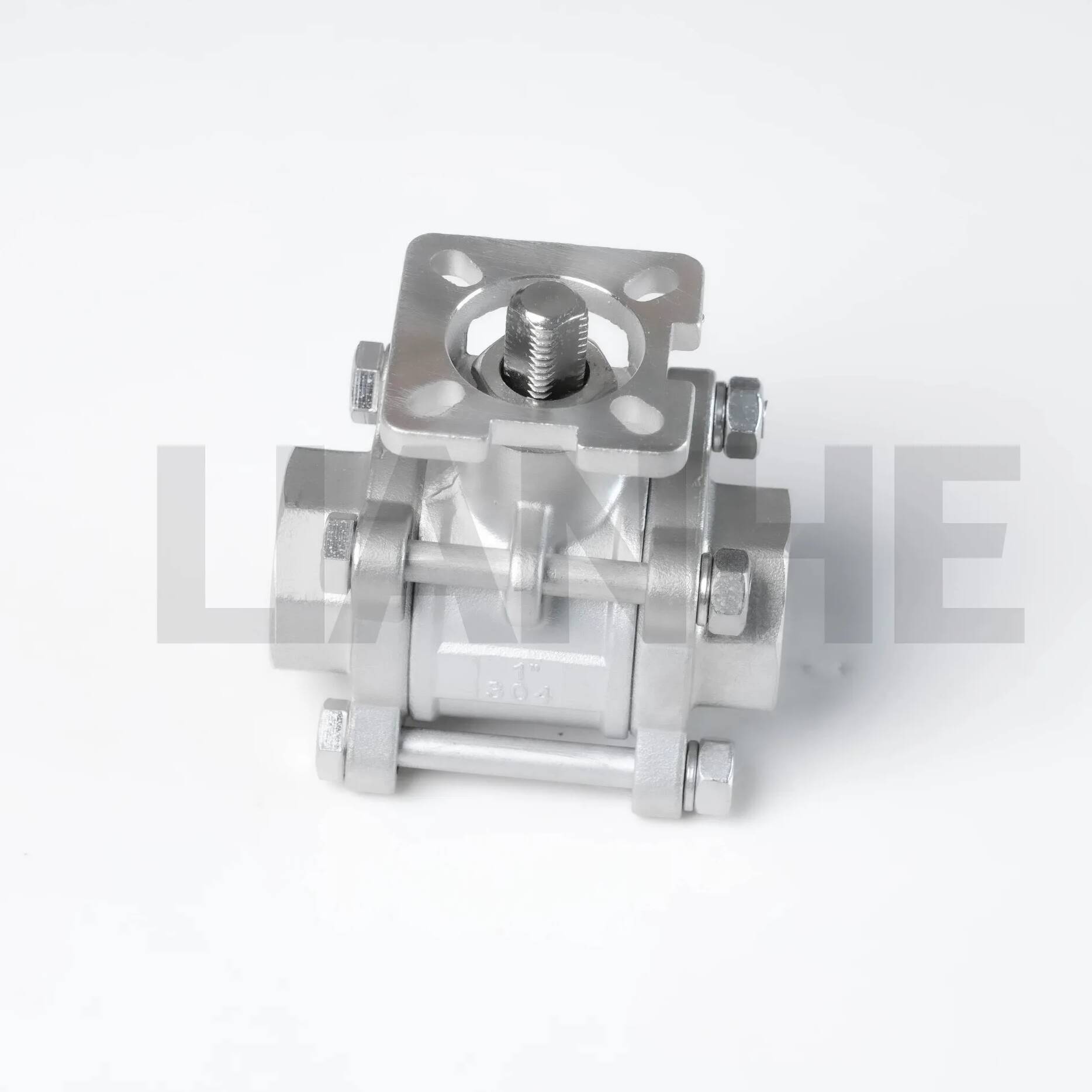

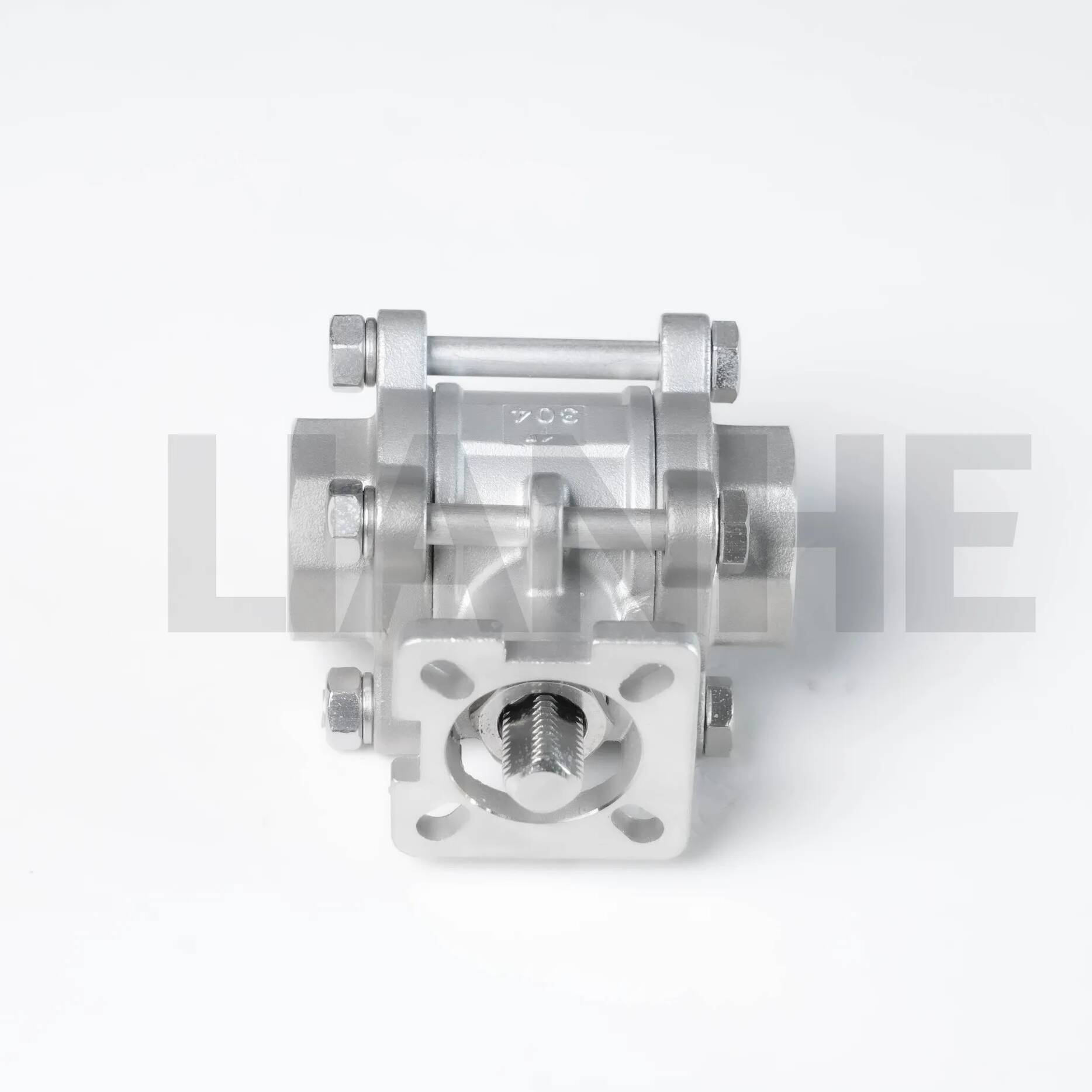

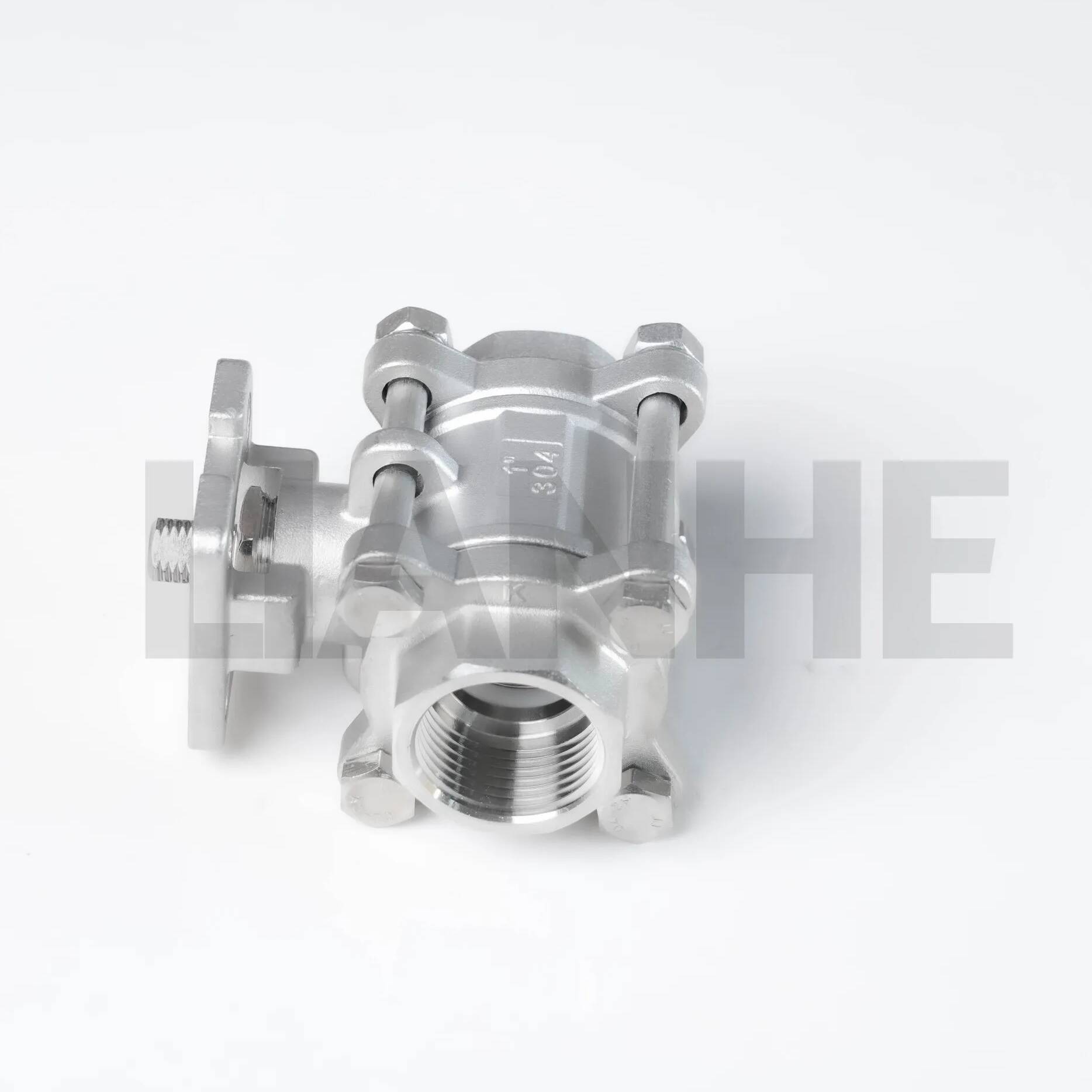

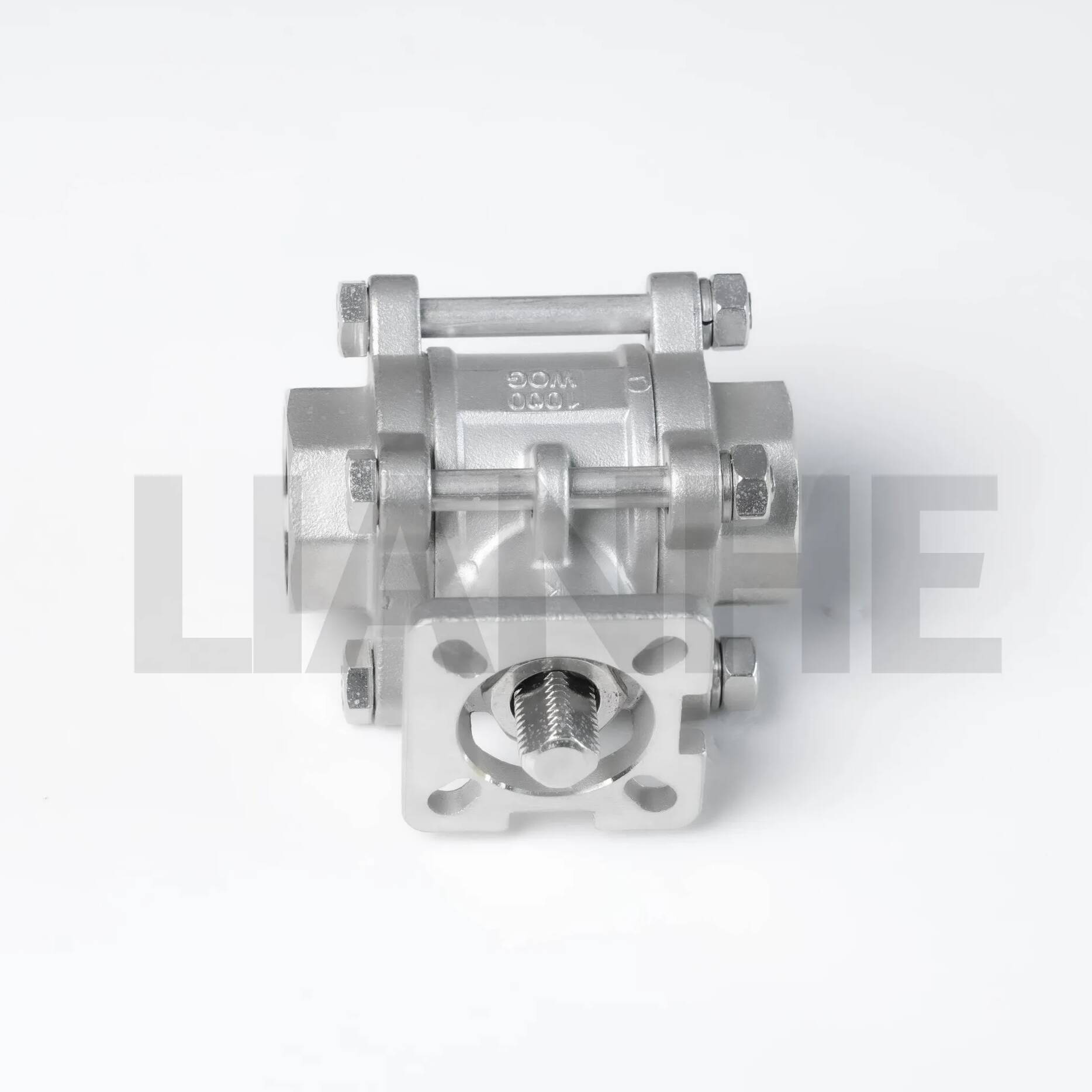

ISO 5211準拠のプラットフォーム付き3ピースステンレス鋼ねじボールバルブ

概要

ISO 5211 準拠のプラットフォーム付き 3 ピース ステンレス鋼スレッド ボール バルブは、産業および商業システムでの自動化とメンテナンスが容易になるように設計された多用途の流量制御ソリューションです。 316 ステンレス鋼で作られたこのバルブは、3 ピースのボディ、NPT ネジ (ANSI B1.20.1)、および一体型 ISO 5211 取り付けプラットフォームを備えており、遠隔または自動操作のためのアクチュエータの直接取り付けが可能です。

特徴

モジュール式スリーピース設計:

分割ボディ構造により、パイプを外すことなく内部コンポーネント (ボール、シート、ステム) を迅速に交換でき、メンテナンスのダウンタイムが 70% 削減されます。

ISO 5211 プラットフォーム (取り付けパターン: F03 ～ F05) ではアダプター プレートが不要で、90° 4 分の 1 回転動作用の電気、空気圧、または油圧アクチュエーターと互換性があります。

高性能シール:

PTFE または金属同士のシート (ステライト オーバーレイ) は、シートの材質に応じて、-46 °C ～ 815 °C の温度範囲で気泡を通さないシャットオフ (API 598) を実現します。

フルボア設計 (ボア = パイプ直径) により圧力損失が最小限に抑えられ、同等のレデュースボア バルブよりも 20% 高い Cv 値を達成します。

ネジ接続の利点:

NPT 雄ねじ/雌ねじにより既存のシステムに簡単に設置でき、スチール、銅、プラスチックのパイプと互換性があり、オプションのねじシーラントで漏れ耐性を強化します。

ねじ接合部の強化された本体厚さ (標準の 1.3 倍) は、変形することなく高トルクのアクチュエータの力に耐えます。

材質とコンプライアンス:

不動態化表面を備えた 316 ステンレス鋼ボディ (ASTM A316)、食品との接触については FDA 21 CFR Part 177、サワーガスサービスについては NACE MR0175 に準拠しています。

圧力定格: 1,500 PSI (316)、温度範囲: -40°C ～ 260°C (RPTFE シート)、さまざまな産業媒体に適しています。

応用

自動化されたメンテナンスの多い環境に最適:

プロセス制御: 電気アクチュエータを使用した化学プラントのリモート流量調整により、PLC システムとの統合が可能になり、正確な流量調整が可能になります。

食べ物と飲み物: ビール醸造所や乳製品工場での衛生用途。定置洗浄 (CIP) システムの 3-A 衛生基準を満たす 316 ステンレス鋼および PTFE シートを備えています。

水処理: ISO プラットフォームを備えたろ過システムおよび逆浸透プラントの自動遮断バルブにより、メンテナンス時のアクチュエータの迅速な交換が容易になります。

航空宇宙地上支援: ジェット燃料や除氷剤の腐食に耐える 316 ステンレス鋼を使用した航空機メンテナンス施設の燃料および油圧ライン。

よくある質問

Q: 2 インチバルブに必要なアクチュエータトルクはどれくらいですか??

答え:手動操作の場合は通常 20 ～ 30 N·m。媒体の粘度に基づいたアクチュエータの推奨トルクについては、バルブのデータシートを参照してください。

Q: 手動操作のためにプラットフォームを取り外すことはできますか??

答え:いいえ、プラットフォームはバルブ本体と一体になっています。アクチュエーターが取り付けられていない場合は、手動制御用のレバーまたはハンドホイール (付属) を使用してください。

Q: アクチュエータと ISO プラットフォームの位置を確実に合わせる方法?

答え:アクチュエータのボルトはトルクレンチを使用して15～20N・mで締め付け、プラットフォームとアクチュエータ取付面の平行度を確保してください。

Q: 防爆アクチュエータはありますか?

答え:はい、ゾーン 1 の爆発性雰囲気で使用するために、当社のバルブの ISO 5211 インターフェイスと互換性のある、ATEX/IECEx 認定を受けたアクチュエータを選択してください。
