産業オートメーション用空気圧作動式 3 ピースねじボールバルブ

概要

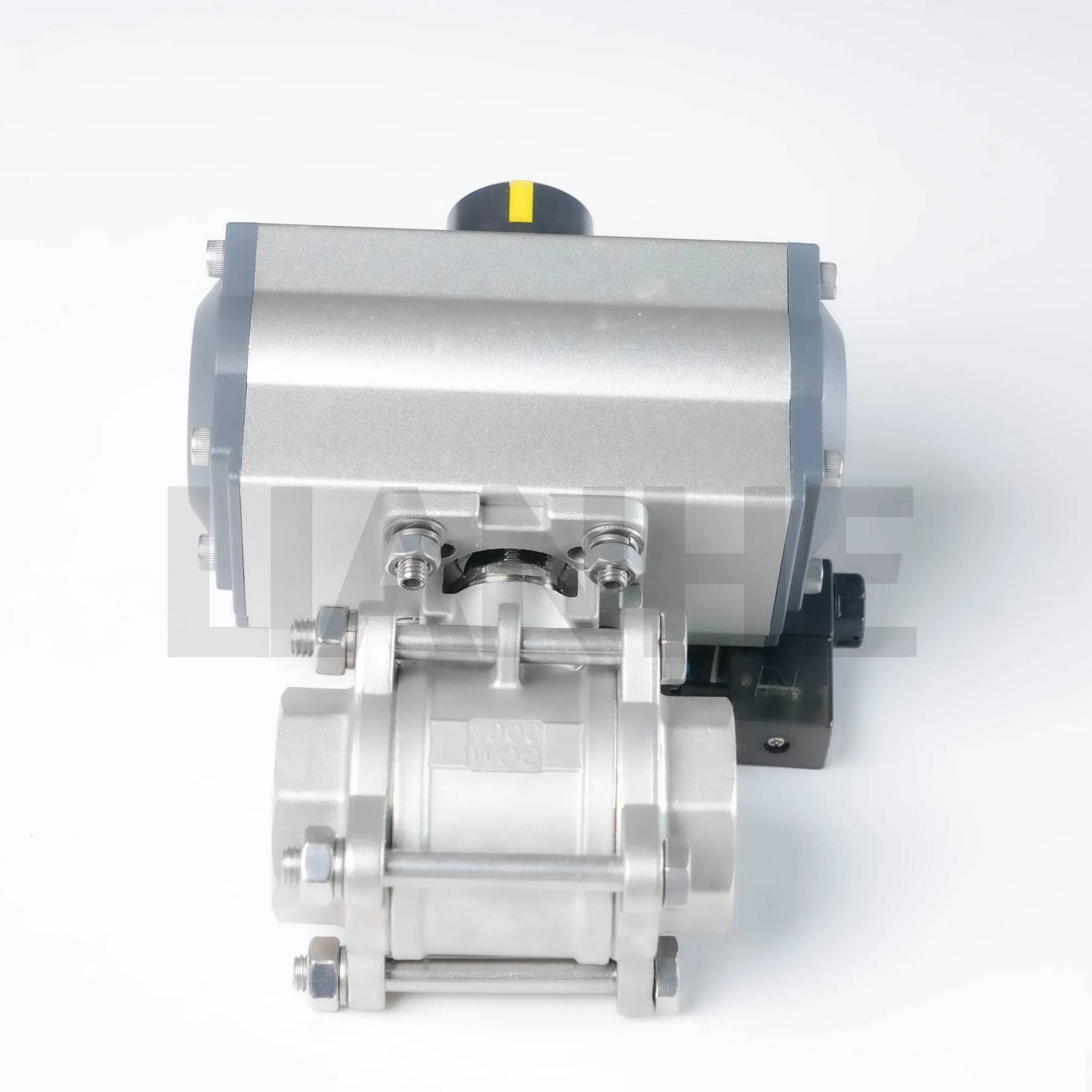

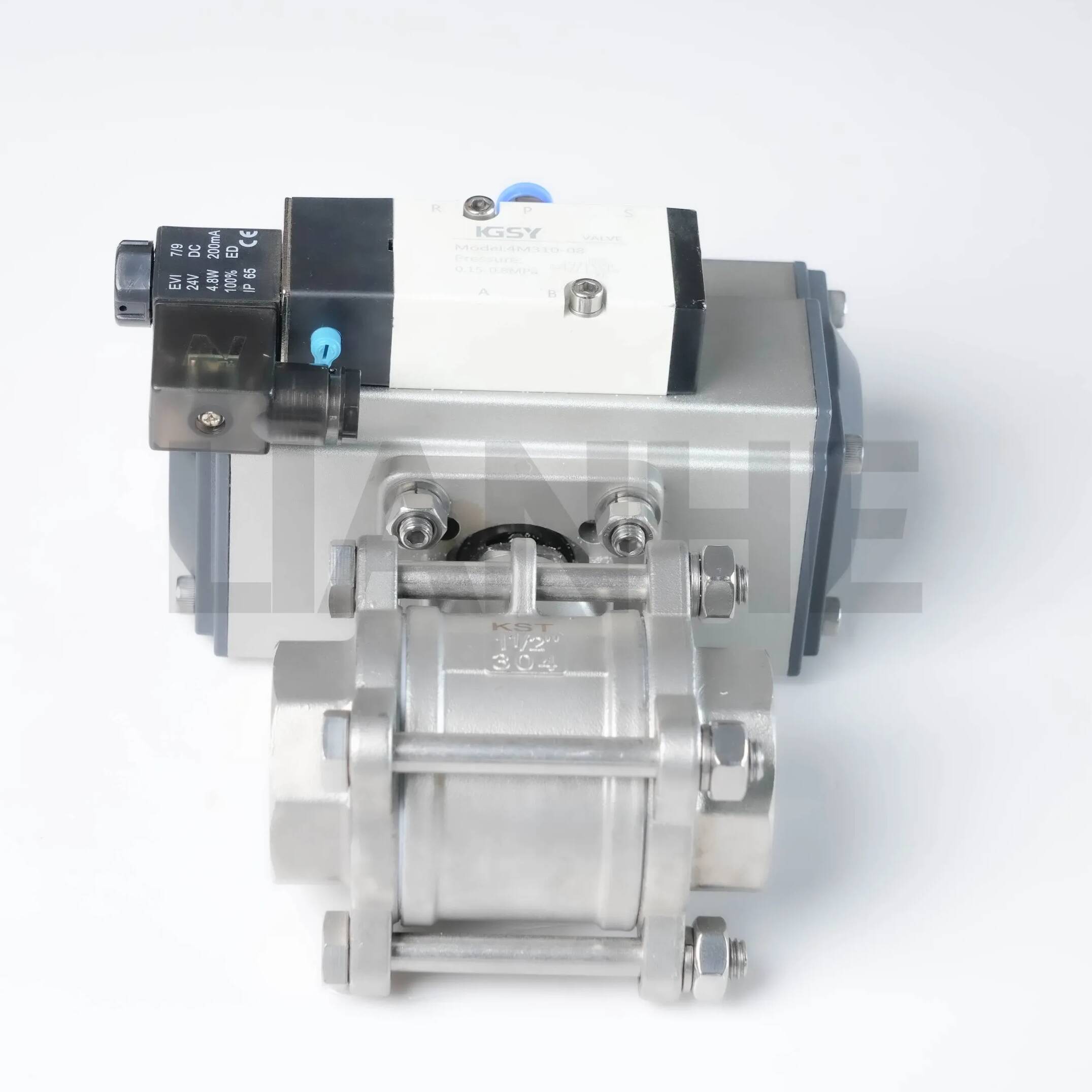

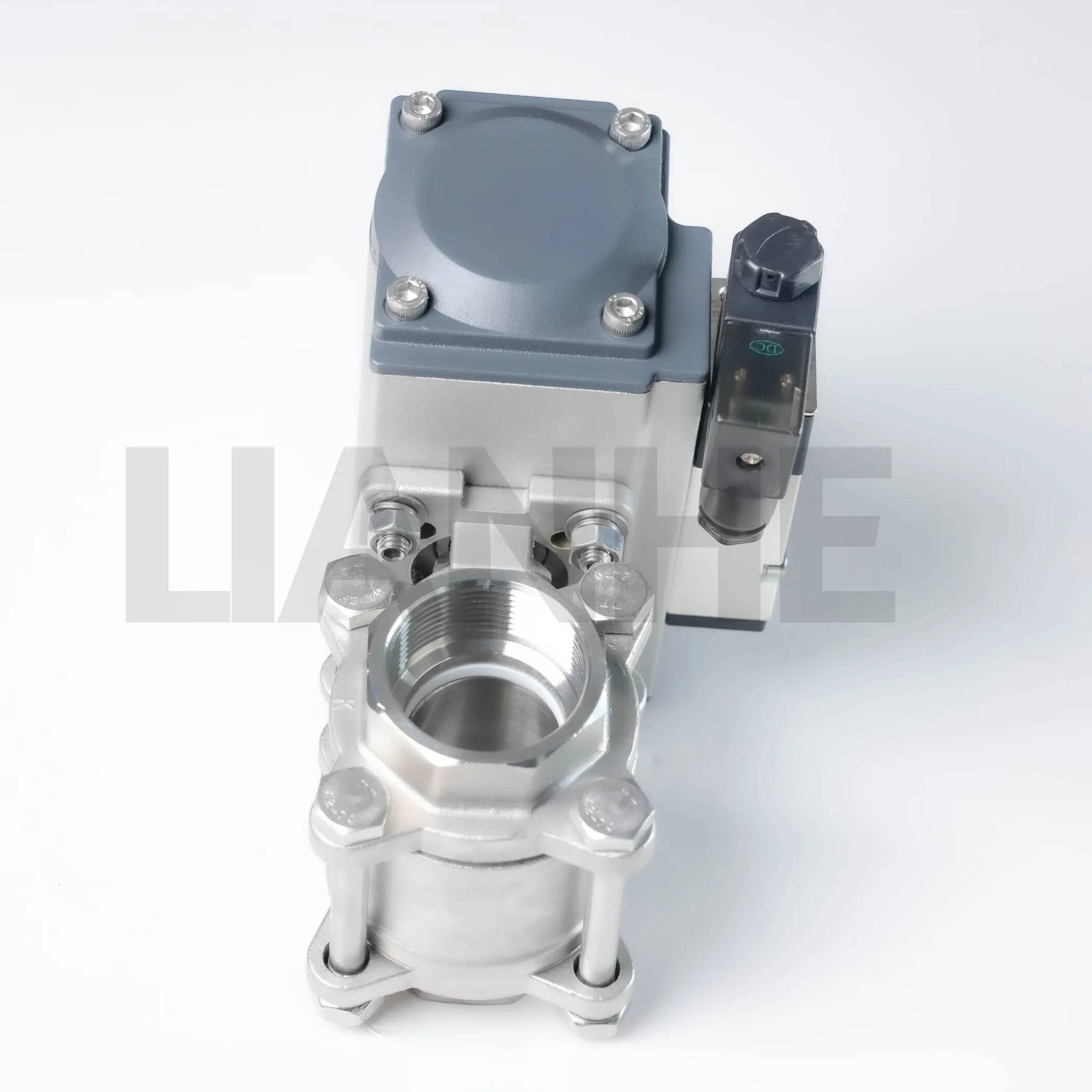

空気圧作動の 3 ピース スレッド ボール バルブは、産業オートメーション システムでの高速かつ効率的な動作のために設計された信頼性の高い流量制御ソリューションです。 316 ステンレス鋼で作られたこのバルブは、NPT ネジ (ANSI B1.20.1) と空気圧アクチュエーターを備えており、過酷な腐食環境でのオン/オフ制御のための迅速な 90° 4 分の 1 回転動作を提供します。

特徴

空気圧作動の利点:

複動またはスプリングリターン空気圧アクチュエータ (空気圧 5 ～ 8 bar)、フェールセーフ動作 (空気損失時にスプリングリターンが閉じる/開く) を提供し、2 インチ バルブのサイクル時間は 3 秒以下です。

ISO 5211 取り付けプラットフォームは、比例流量制御用のオプションのポジショナを使用して、世界的なアクチュエータ ブランド (Festo、SMC など) との互換性を保証します。

耐食性設計:

モリブデン含有量 3.5% の 316 ステンレス鋼ボディ (ASTM A316) は、海洋および化学環境における塩化物の孔食に耐性があり、不動態化された表面により耐用年数が 30% 延長されます。

はみ出し防止リング付きの PTFE シートは、-40°C ～ 260°C の温度で気泡を通さないシャットオフ (API 598) を実現します (RPTFE シート)。

精密なねじ接続:

NPT オス/メスねじでパイプを確実に取り付け、スケジュール 80 パイプおよび頑丈なフィッティングと互換性があり、アクチュエータの力に耐えるため 2 インチ バルブの定格トルクは 80 N·m です。

ねじ接合部の本体厚さを強化（標準の 1.3 倍）することで、ハイサイクルの空気圧作動下でも変形を防止します。

安全性とコンプライアンス:

静電気防止装置 (スプリング式) により、ガス用途の電気的連続性が確保され、可燃性環境での静電気放電のリスクが軽減されます。

サワーガスサービス用の NACE MR0175 および爆発性雰囲気 (ゾーン 1/21) での使用用の ATEX/IECEx に準拠しており、オプションのフレームアレスタキットを使用できます。

応用

高速、高信頼性の産業オートメーションに最適:

石油とガスの上流: 坑口制御システムおよび化学薬品注入ラインの迅速な遮断。酸性ガス田での H2S 腐食に耐える 316 ステンレス鋼を使用。

食べ物と飲み物: 低温殺菌ラインおよび CIP (定置洗浄) システムにおける衛生的な流量制御で、食品との直接接触に関する 3-A 衛生基準を満たしています。

発電: 複合サイクル プラントのスチーム トラップと凝縮水ラインの空気圧制御。高速作動によりタービン システムの圧力サージを低減します。

航空宇宙地上支援: 航空機整備施設における燃料および作動油の制御。空気圧操作により、高高度環境でのフェールセーフ性能を保証します。

よくある質問

Q: アクチュエーターに必要な空気圧はどれくらいですか??

答え:6 bar での標準動作。最小5バール、最大10バール。一貫した性能を維持するには、圧力調整器を使用してください。

Q: バルブは真空システムでも使用できますか??

答え:はい、PTFE シートは 29 インチ Hg 真空まで確実に密閉しますが、極度の真空条件では金属同士のシートが推奨されます。

Q: 沿岸環境でのアクチュエータの腐食を防ぐ方法?

答え:エポキシ塗装されたアルミニウムボディまたはステンレス鋼コンポーネントを備えたアクチュエータを選択し、湿気や塩の粒子を除去するための合体エアフィルターを取り付けてください。

Q: アクチュエーターに推奨されるエアフィルターのサイズはどれくらいですか??

答え:定格 5μm のフィルタを使用してアクチュエータを粒子汚染から保護し、スムーズな動作と耐用年数の延長を保証します。
