パイプエンドシール用耐食ステンレス鋼BWキャップ

概要

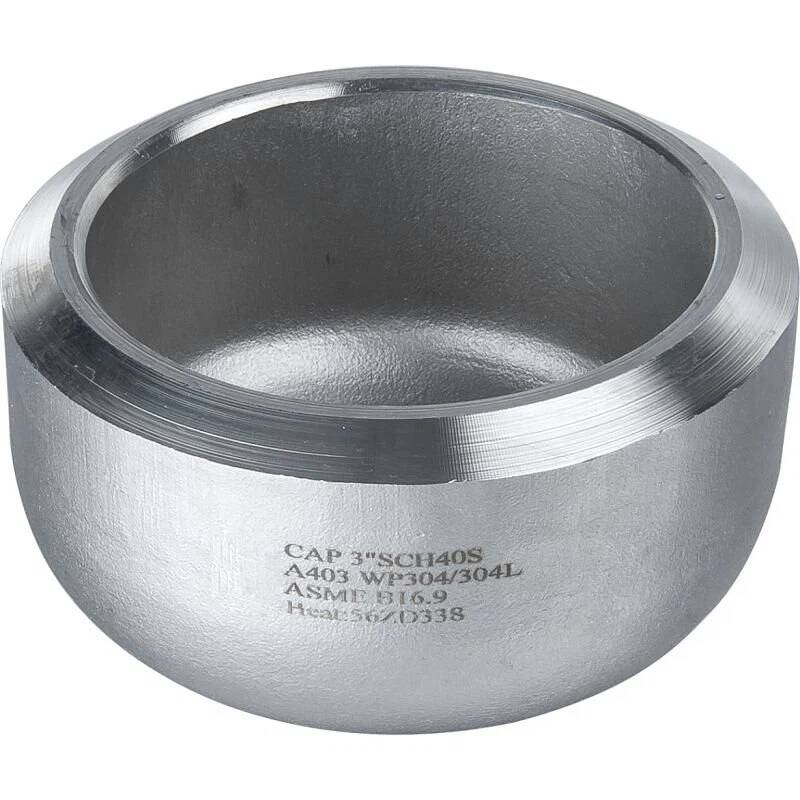

耐食性ステンレス鋼 BW (突合せ溶接) キャップは、過酷な腐食環境で突合せ溶接パイプラインの端を永久にシールするように設計された耐久性のあるパイプ継手です。 304 または 316 ステンレス鋼で作られたこのキャップは、シームレスなデザインと突合せ溶接端 (ANSI B16.25 準拠) を特徴としており、高圧システムにおける漏れ防止性能と構造的完全性を保証します。

特徴

プレミアムな素材とデザイン:

シームレスなステンレス鋼 (304/316) は圧力を均一に分散するドーム型 (楕円形または皿型) で、最大 3,000 PSI (316 ステンレス鋼、スケジュール 160) の使用圧力に耐えます。

完全溶け込み溶接用の面取りエッジ (37.5°) を備えた突合せ溶接端は、ASME B16.9 に準拠しており、重要なパイプラインの終端に適しています。

耐環境性:

3.5% モリブデンを含む 316 ステンレス鋼のバリエーションは、海水、塩化物、硫化物中での孔食に耐性があり、不動態化表面により海洋環境での耐用年数が 50% 延長されます。

温度範囲: -250°C ～ 800°C、極低温 LNG ターミナルおよび高温炉の排気ラインに適しています。

インストールとコンプライアンス:

NPS のサイズは 1 インチから 48 インチまであり、肉厚はパイプライン スケジュール (40/80/160) に適合しており、ASME B31.3 プロセス配管コードとの互換性が保証されています。

厚肉キャップのオプションの熱処理 (応力除去) により、高温用途における溶接による応力を除去します。

品質管理:

100% 静水圧試験 (1.5x MAWP) と寸法検査、および規制産業でのトレーサビリティのために提供される材料証明書 (MTC) 付き。

応用

過酷な環境における永続的なパイプ端のシールに最適です。

石油とガスのオフショア: 放棄された坑井と海底パイプラインのエンドポイントを、酸性ガス環境向けの NACE MR0175 を満たす 316 ステンレス鋼で密閉します。

化学プラント: 危険物質封じ込めに関する OSHA 規格に準拠した、貯蔵タンクおよび反応容器内の腐食性流体ラインの終端。

発電: タービン バイパス システムの蒸気パイプラインのエンドポイントをシールします。304 ステンレス鋼は 550°C で 10 年以上酸化に耐えます。

海洋工学: 船体の貫通部とバラストタンクの出口を密閉し、海水への継続的な浸水に耐える 316 ステンレス鋼を使用しています。

よくある質問

Q: キャップとブラインドフランジの違いは何ですか??

答え:キャップはパイプ端に直接溶接され、ブラインドフランジはボルトで固定され、再利用可能です。キャップは永久的で、フランジは取り外し可能です。

Q: キャップはパイプラインの一時的な閉鎖に使用できますか??

答え:はい。ただし、長期間使用する場合は永久溶接をお勧めします。一時的な閉鎖の場合は、取り外し可能なプラグを備えたブラインド フランジまたは溶接穴を検討してください。

Q: 厚肉キャップの適切な溶接溶け込みを確保する方法?

答え:複数パス溶接で GTAW (TIG) を使用し、放射線透過検査 (RT) で検証されるように各パスが 100% の溶込みを達成することを確認します。

Q: 可燃性環境におけるキャップの防火設計はありますか??

答え:はい、キャップ自体は固体であり、ガスケットを必要としませんが、キャップは防火材料 (フランジ用のグラファイトガスケットなど) で設計できます。
