産業用パイプライン用高耐久ステンレス鋼 BW 同等ティー

概要

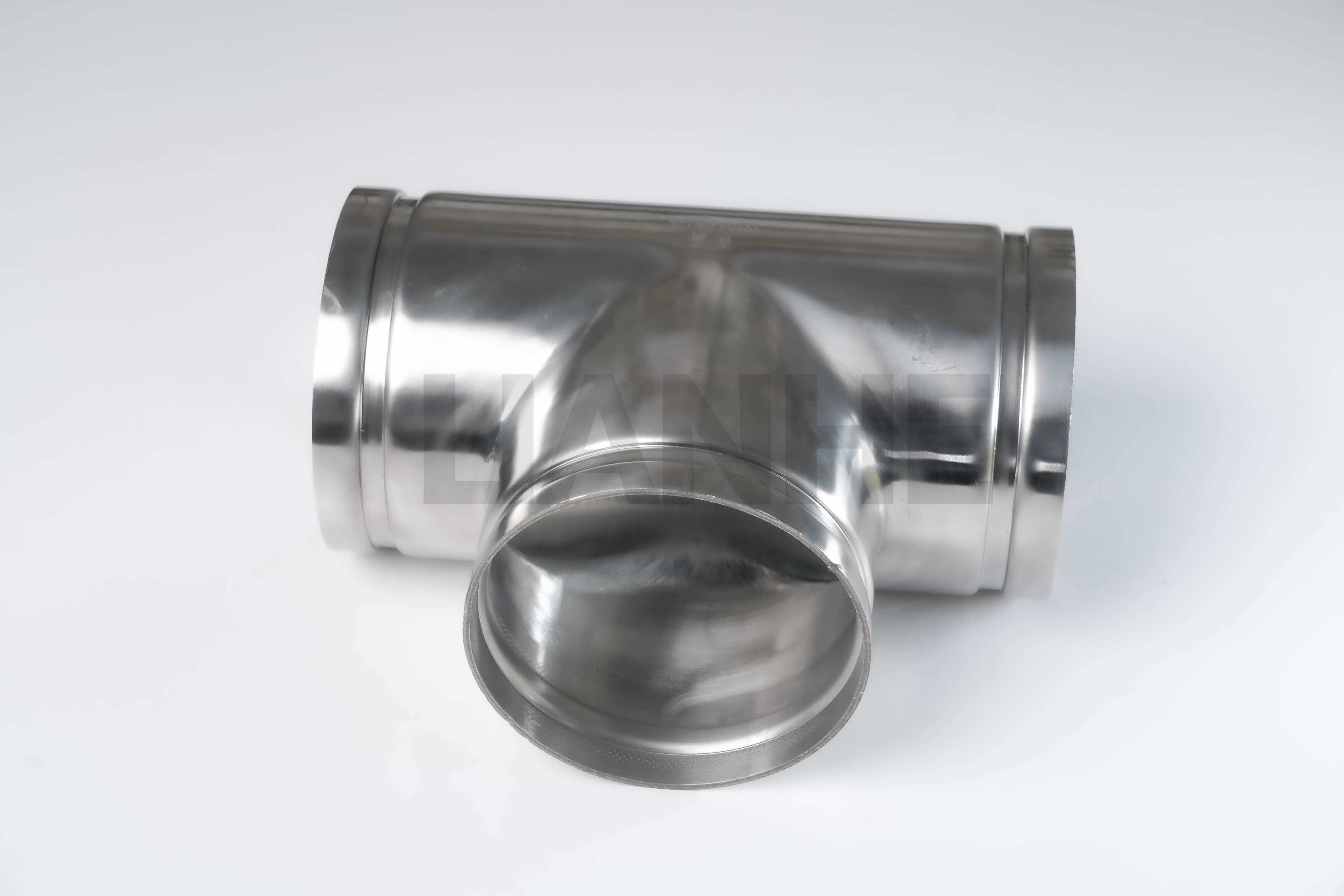

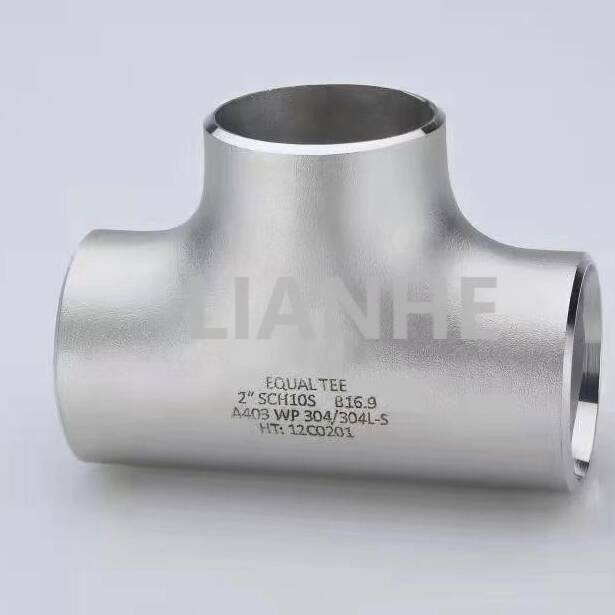

高耐久ステンレス鋼 BW (突合せ溶接) イコール ティーは、高圧、高温の工業用パイプラインで三方接続を作成するように設計された堅牢なパイプ継手です。継ぎ目のない 304 または 316 ステンレス鋼で作られたこの同等のティーは、突合せ溶接端と均一な分岐サイズを特徴としており、要求の厳しい用途においてバランスのとれた流量分布と構造的完全性を保証します。

特徴

均一なフロー設計:

等しい分岐直径 (例: 4 インチ x 4 インチ x 4 インチ) により、対称的な流れ分割が確保され、レデューシング ティーと比較して乱流が 25% 低減され、バランスのとれた圧力を必要とするマルチライン システムに最適です。

滑らかな内面 (Ra ≤1.6μm) と 90° の分岐角により層流が促進され、高流量環境における圧力損失を最小限に抑えます。

プレミアムシームレス構造:

ASTM A312 ステンレス鋼 (304/316) の単一ビレットから押出成形されており、最小引張強さは 515 MPa、降伏強さは 250 MPa です。

最大 2,500 PSI (316 ステンレス鋼、スケジュール 80) の作動圧力と -46 °C ～ 815 °C の温度の定格があり、蒸気、石油、ガスの用途に適しています。

精密溶接コンプライアンス:

37.5°のベベルを備えた突合せ溶接端は ANSI B16.9 および ASME B31.1 規格を満たしており、電力およびプロセス配管のスケジュール 40/80 パイプの完全溶け込み溶接が可能です。

サイズは 1 インチから 36 インチの NPS で、原子力グレードの用途向けにカスタムの壁厚を備えています (ASME BPVC セクション III)。

耐食性:

モリブデンを合金化した 316 ステンレス鋼のバリエーションは、塩化物を多く含む媒体中での孔食に耐性を持ち、304 は圧縮空気システムなどの非腐食性環境に適しています。

応用

産業用パイプラインのバランスの取れた流れ分配に最適:

石油とガスの処理: サワーガスサービス用の NACE MR0175 に準拠した、分離器システムおよび熱交換器ネットワークでの 3 方向接続の作成。

発電: 550°C での酸化に耐える 304 ステンレス鋼を使用し、火力発電所のヘッダーからタービンおよび補助装置に蒸気を分配します。

化学処理: 医薬品製造の cGMP 基準を満たす 316 ステンレス鋼を使用し、反応器供給ラインと混合システムの流れを分割します。

水処理: 水道本管から自治体の工場の複数の濾過ユニットに水を分配し、塩素化水と高圧サージに耐えます。

よくある質問

Q: 流量を減らすために同等のティーを使用できますか?

答え:いいえ、均等なティーはバランスの取れた流れを実現します。枝径が本線と異なる場合はレデューシングティーを使用してください。

Q: 大径ティーの推奨サポート間隔はどれくらいですか??

答え:特に水平配管の場合、分岐接合部への応力を最小限に抑えるために、ティーのパイプ直径の 1.5 倍以内にサポートを取り付けてください。

Q: 304 ステンレス鋼ティーの溶接腐食を防ぐ方法?

答え:粒界腐食を避けるために溶接用途には 304L (低炭素) を使用するか、厚い部分には溶接後の熱処理を適用してください。

Q: 耐火コーティングはありますか??

答え:はい、膨張性コーティング (ASTM E119 準拠) を適用することができ、重要なパイプライン接続に 2 時間の耐火性を提供します。
