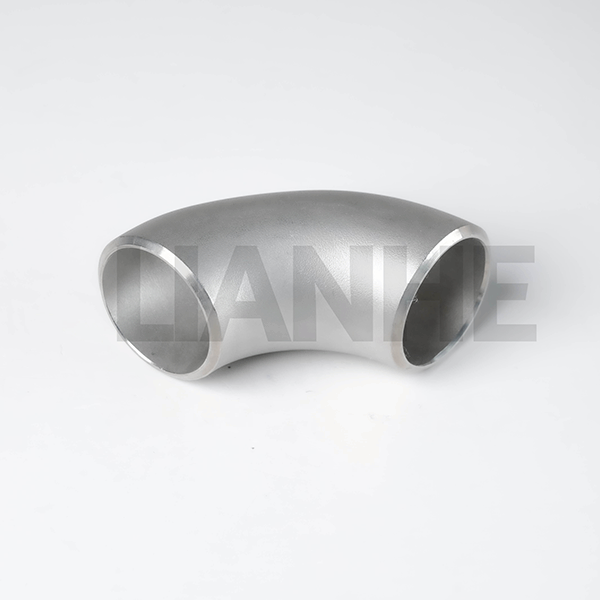

工業用配管用高耐久ステンレス鋼突合せ溶接 45°エルボ

概要

耐久性の高いステンレス鋼 BW (突合せ溶接) 45 度エルボは、構造の完全性と流量効率を維持しながら、高圧、高温の配管システムで方向を変更できるように設計されたプレミアム パイプ継手です。継ぎ目のない 304 または 316 ステンレス鋼で作られたこのエルボは、突合せ溶接端 (ANSI B16.25 準拠) と 1.5D 半径を備えており、最小限の圧力損失と耐振動性を必要とする過酷な用途に最適です。

特徴

堅牢なシームレス構造:

押出ステンレス鋼 (一般用途には 304、腐食性媒体には 316) から製造されており、壁厚はスケジュール 40/80 に準拠し、降伏強度 ≥250 MPa です。

突合せ溶接端 (37° ～ 45° の面取り) は ANSI B16.25 および ASME B1.20.7 規格を満たしており、完全溶け込み溶接と漏れのない接続を保証します。

流れを最適化した設計:

1.5D 中心線半径により、短半径エルボと比較して圧力損失が 30% 低減され、研磨された内部ボア (Ra ≤1.6μm) により乱流とスケールの蓄積が最小限に抑えられます。

45°の角度により、高流量条件時に応力が均等に分散され、最大 1,500 GPM の流量 (12 インチ エルボ) のシステムに適しています。

耐環境性:

316 ステンレス鋼のバリアントは、塩化物による孔食 (海洋および海水用途で重要) に耐性があり、不動態化表面により過酷な環境での耐用年数が延長されます。

温度範囲: -250°C ～ 800°C (適切な溶接手順を使用)、極低温液体および高温蒸気ラインに適しています。

設置のコンプライアンス:

サイズは 1 インチから 48 インチの NPS で、特別なプロジェクト (ASME BPVC セクション III に準拠した原子力グレードの配管など) 向けにカスタムの壁厚で利用できます。

磁粉検査 (MPI) と水圧試験 (1.5x MAWP) により、重要なアプリケーションで欠陥ゼロを保証します。

応用

需要の高い産業用配管システムに最適:

防火: 湿式/乾式スプリンクラー システムの NFPA 20 準拠エルボにより、商業用高層ビルや産業施設で信頼性の高い流れを確保します。

化学処理: 有害化学物質の CEPDG 基準を満たす 316 ステンレス鋼を使用し、反応容器や熱交換器内の腐食性媒体を迂回させます。

発電: 急速な温度変化 (周囲温度に対して 500°C) および高圧サイクル (最大 200 bar) に耐える、火力発電所の蒸気および凝縮水ライン。

海洋および海洋: 海水取水システムと海底パイプライン。塩水や動的荷重への継続的な曝露に耐える 316 ステンレス鋼を使用。

よくある質問

Q: 1.5D エルボと短半径 (1D) エルボの違いは何ですか??

答え:1.5D エルボ (長半径) は、より優れた流れ特性と低い圧力損失を提供します。一方、1D エルボはよりコンパクトですが、乱流と圧力損失が増加します。

Q: このエルボは地下パイプラインでも使用できますか??

答え:はい、ただし、腐食性土壌での保護を強化するために、防食ラップ (ポリエチレン テープなど) を貼り、コンクリートのケースを使用してください。

Q: 316 ステンレス鋼に推奨される溶接電極は何ですか??

答え:母材の耐食性と延性に合わせて、E316L-16 (GTAW) または E316L-17 (SMAW) 電極を使用してください。

Q：溶接後のエルボの真直度の測定方法?

答え:レーザー位置合わせツールを使用して、エルボの軸偏差が 1mm/m 以下であることを確認します。これは、長距離運転でパイプラインの完全性を維持するために重要です。
