パイプライン システム用高圧ステンレス鋼 BW 同心減速機

概要

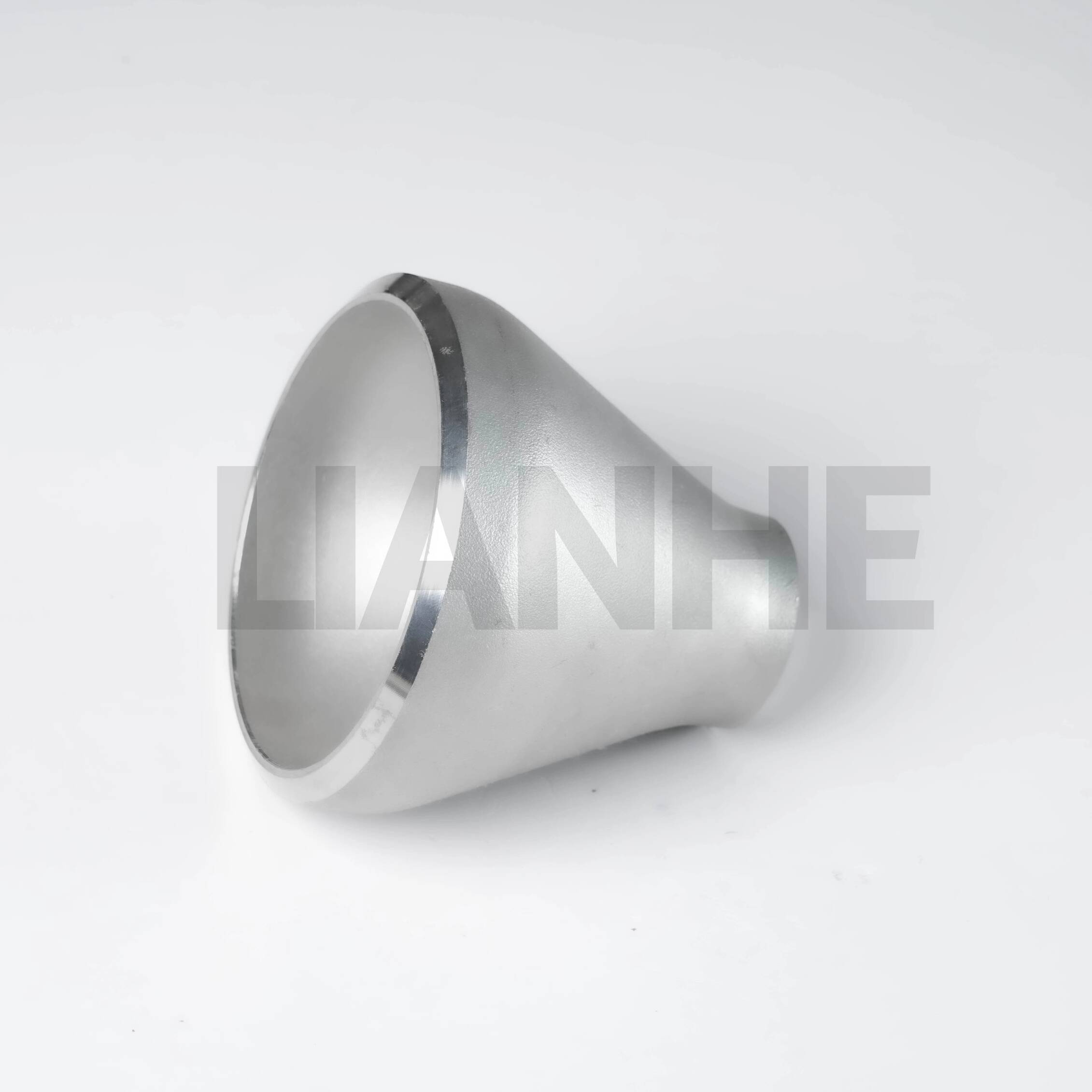

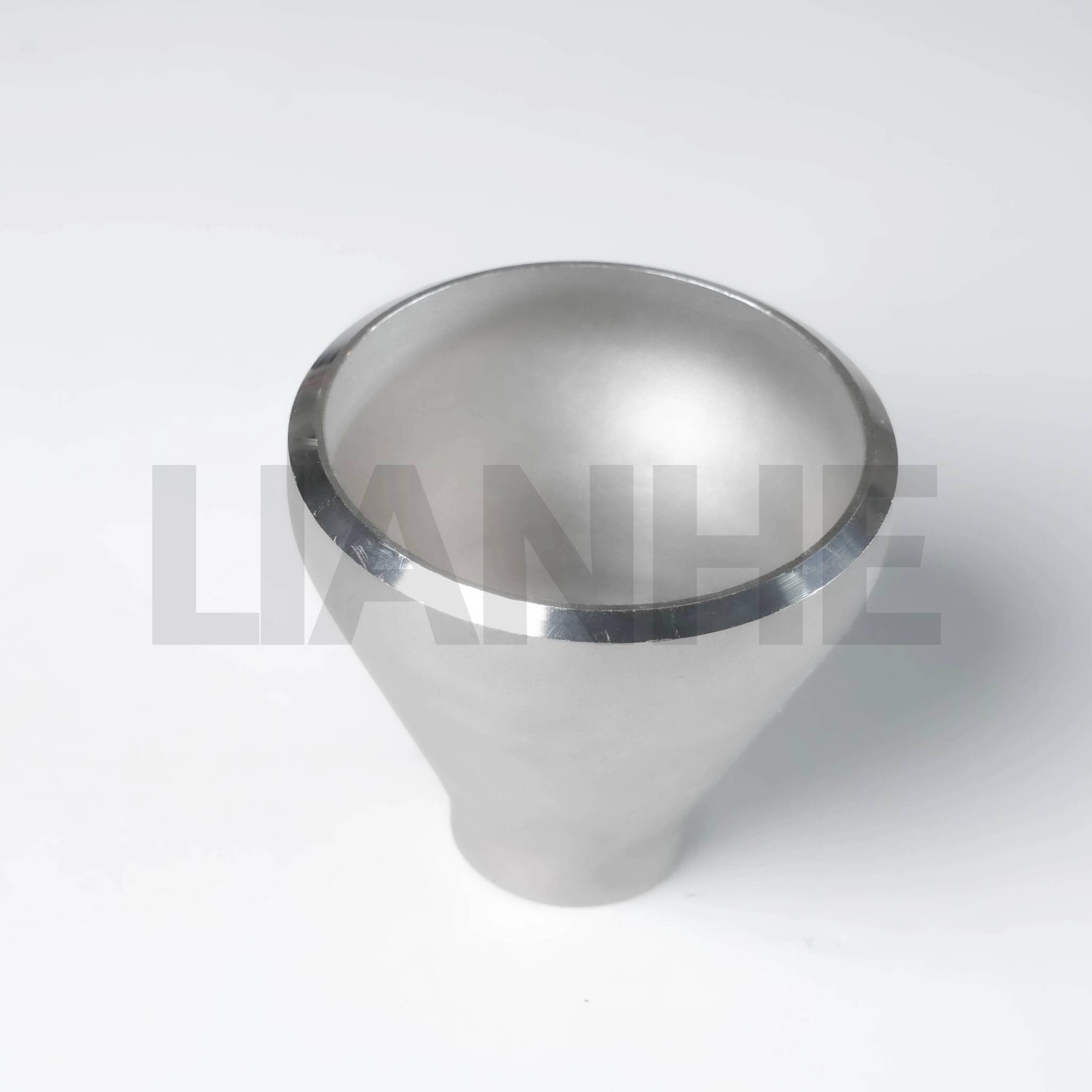

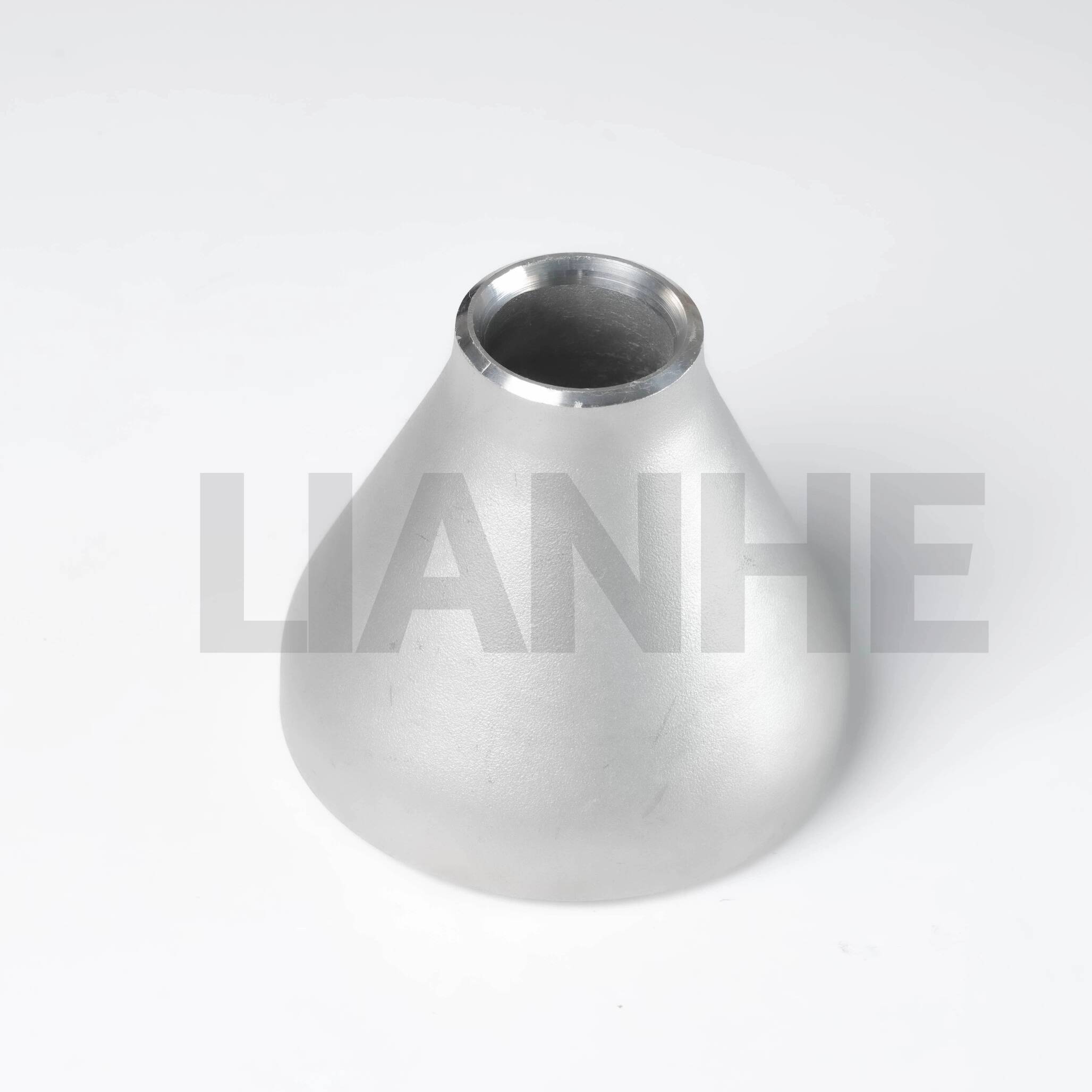

高圧ステンレス鋼 BW (突合せ溶接) 同心レジューサーは、スムーズな流れと構造的完全性を維持しながら、高圧高温システムで異なる直径のパイプを接続するように設計された精密設計のパイプ継手です。継ぎ目のない 304 または 316 ステンレス鋼で作られたこの減速機は、同心円設計 (均一な肉厚) と突合せ溶接端を特徴としており、最小限の乱流と応力集中を必要とする用途に最適です。

特徴

プレミアムシームレス構造:

ASTM A312 ステンレス鋼 (一般用途には 304、腐食性媒体には 316) から製造されており、最小引張強さは 515 MPa、降伏強さは 205 MPa です。

シームレスなボディにより弱点が解消され、最大 2,500 PSI (スケジュール 80、316 ステンレス鋼) の使用圧力と -46 °C ～ 815 °C の温度に耐えます。

同心円状設計の利点:

均一な直径縮小 (例: 6 インチから 4 インチ) により、対称的な流れの移行が保証され、偏心減速機と比較して乱流が 20% 低減され、液体主体のシステムに最適です。

滑らかな内面 (Ra ≤1.6μm) により、圧力損失が最小限に抑えられ、パイプライン内の堆積物の蓄積を防ぎます。

設置のコンプライアンス:

37.5°のベベルを備えた突合せ溶接端は、ANSI B16.25 および ASME B16.9 規格を満たしており、重要なパイプラインでの GTAW (TIG) および GMAW (MIG) 溶接プロセスに適しています。

サイズは 1 インチから 48 インチの NPS で、減速比は 2:1 から 4:1 で、スケジュール 40/80/160 パイプと互換性があります。

耐食性:

3.5% モリブデンを含む 316 ステンレス鋼のバリエーションは、塩化物が豊富な環境 (海水、塩水など) での孔食に耐性があり、不動態化された表面により耐用年数が 30% 延長されます。

応用

スムーズな直径変化を必要とする産業用パイプラインに最適です。

石油とガスのトランスミッション: 高圧ガスパイプラインおよび製油所プロセスラインのパイプサイズを縮小し、サワーガスサービス用の NACE MR0175 に準拠します。

発電: 550°C での酸化に耐える 304 ステンレス鋼を使用して、火力発電所の小径復水ラインに蒸気タービンを接続します。

化学処理: 腐食環境における反応器の入口/出口間の移行、医薬品製造における洗浄可能な表面に関する cGMP 基準を満たしています。

水処理: 塩素水や研磨粒子に耐える 316 ステンレス鋼を使用し、大流量の水道本管や廃水ポンプの直径を縮小します。

よくある質問

Q: 同心減速機と偏心減速機のどちらを使用すべきか?

答え:液体のみのシステムには同心減速機を使用して、流れの対称性を維持します。偏心減速機は気液混合物に適しており、エアポケットを防ぎます。

Q: この減速機は垂直パイプラインで使用できますか??

答え:はい、同心減速機は垂直設置に適していますが、溶接接合部への応力を避けるために適切なサポートを確保してください。

Q: スケジュール 160 レジューサーの最小肉厚はどれくらいですか??

答え:壁の厚さはサイズによって異なります（たとえば、1 インチのスケジュール 160 の壁は 3.73 mm）。正確な圧力定格については ASME B16.9 に詳細が記載されています。

Q: カスタム減速比は利用可能ですか??

答え:はい、非標準比率 (例: 3 インチから 1.5 インチ) は受注生産で、リードタイムは通常 10 ～ 15 営業日です。
