混合媒体配管システム用ステンレス鋼突合せ溶接型偏心減速機

概要

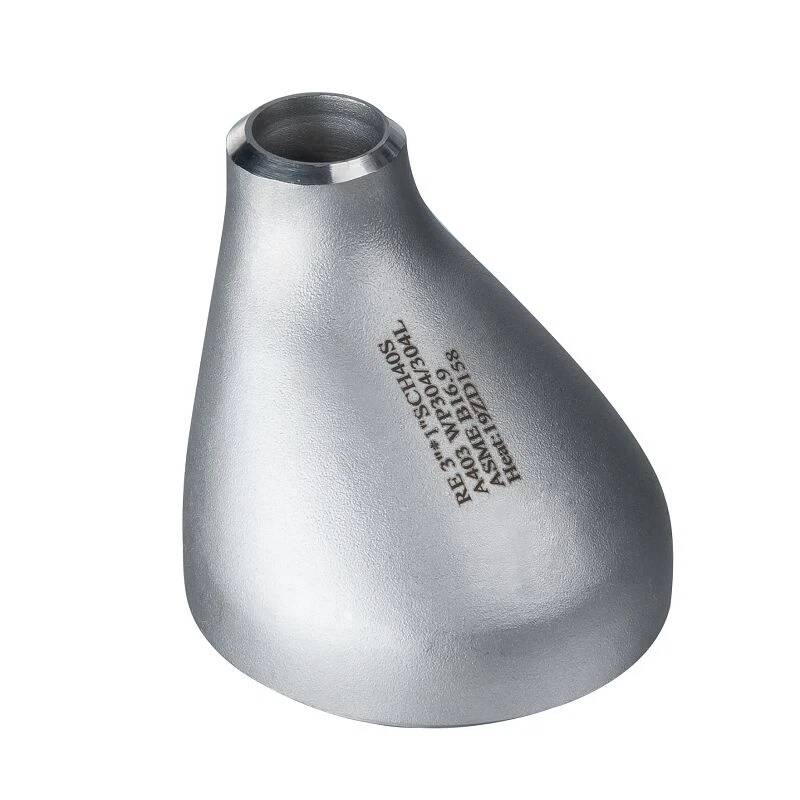

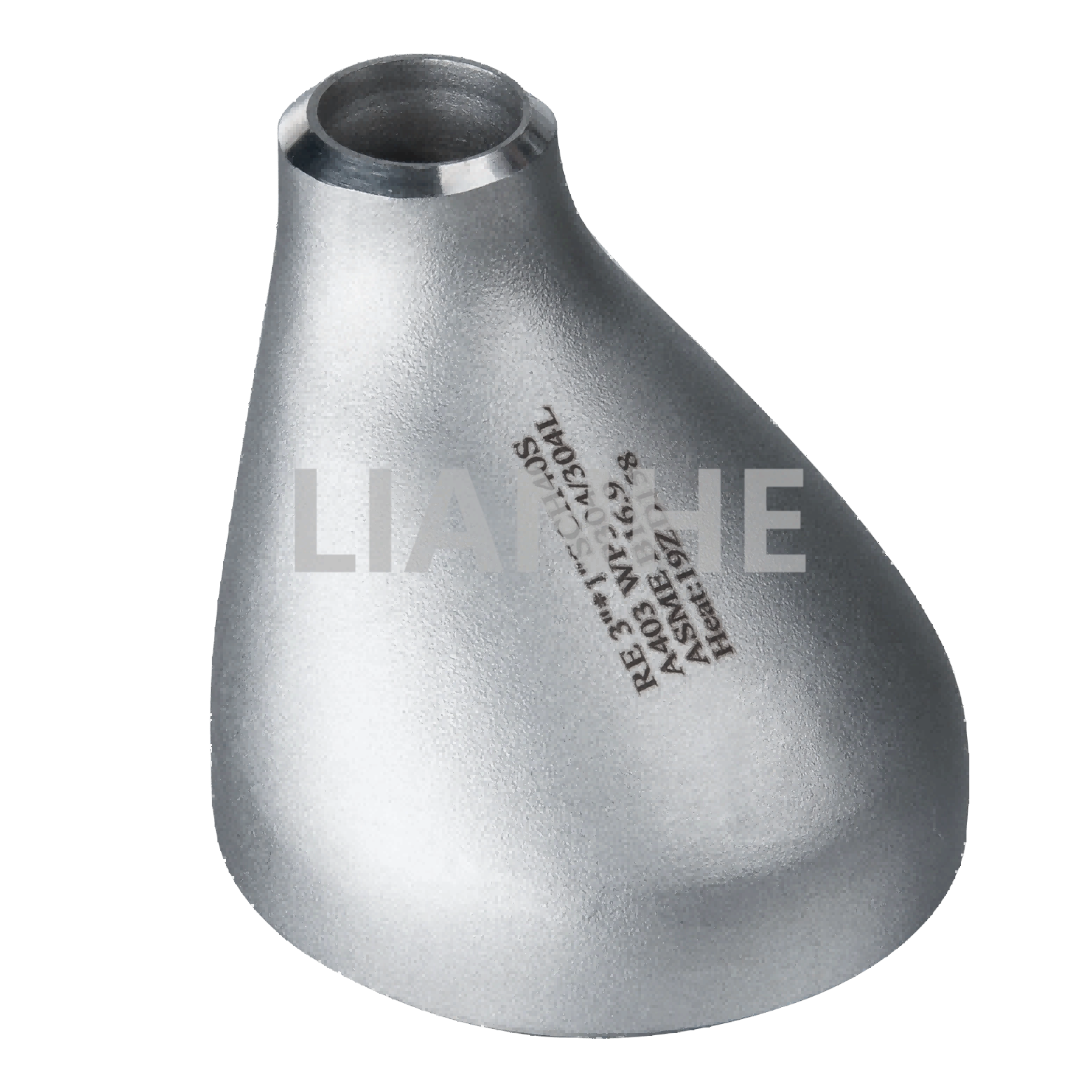

高性能ステンレス鋼 BW (突合せ溶接) 偏心減速機は、気液混合物を運ぶシステム内の異なる直径のパイプを接続し、空気の蓄積と圧力損失を最小限に抑えるように設計された特殊なパイプ継手です。継ぎ目のない 304 または 316 ステンレス鋼で作られたこの減速機は、偏心設計 (オフセット中心線) と突合せ溶接端を特徴としており、液体保持が重要な水平パイプラインに最適です。

特徴

偏心したデザインの利点:

非対称の形状 (上部が平ら、下部が湾曲) により、水平線でのガスの蓄積が防止され、スラグの流れが減少し、二相システムの流れの安定性が向上します。

スムーズな移行半径 (パイプ直径の 1.5 倍) により層流が確保され、ガス主体の流れにおける標準的な同心減速機よりも圧力損失が 15% 低くなります。

堅牢な素材構造:

ASTM A312 ステンレス鋼 (304/316) に溶体化処理を施し、均一な微細構造を実現し、高 pH および塩化物環境での応力腐食割れに耐えます。

最大 2,000 PSI (316 ステンレス鋼、スケジュール 80) の作動圧力および -196°C (LNG) ～ 650°C (蒸気) の温度に対応します。

精密溶接端:

ANSI B16.25 に準拠した突合せ溶接端により、スケジュール 40/80 パイプの完全溶け込み溶接が可能になり、重要な用途向けのオプションの放射線透過検査 (RT) が可能です。

サイズは 2 インチから 36 インチの NPS で、一般的な減速比 (例: 10 インチから 8 インチ、6 インチから 4 インチ) およびご要望に応じてカスタム サイズをご用意しています。

耐食性と耐摩耗性:

モリブデン合金を使用した 316 ステンレス鋼のバリエーションは海水や酸性媒体中での孔食に耐性があり、304 は一般的な工業用途に最適です。

応用

二相流および水平パイプライン システムに最適:

石油とガスの上流: 坑口のフローラインと分離器の直径を小さくし、水平ランでのガスのトラップを防ぎ、効率的な生産を維持します。

HVAC システム: 気泡の形成を最小限に抑える偏心設計により、大口径の冷水本管を商業ビルの小さなコイルラインに接続します。

化学処理: 製油所の蒸留塔出口と移送管の間を移動し、気液混合物のスムーズな流れを確保します。

海洋工学: 海水腐食と動的荷重に耐える 316 ステンレス鋼により、船舶のビルジおよびバラスト水ラインのサイズを縮小します。

よくある質問

Q: 偏心設計によりガスの蓄積はどのように防止されますか??

答え:平らな上面により、ガスがパイプの上部に沿って流れる一方、液体は底部に留まり、水平設置でのスラッグの流れが減少します。

Q: この減速機は垂直パイプラインで使用できますか??

答え:主に水平方向に使用しますが、垂直方向に設置することもできますが、同心減速機は垂直方向の用途により適しています。

Q: 厚肉レデューサーに推奨される溶接準備は何ですか??

答え:ASME BPVC セクション IX 溶接ガイドラインに従って、壁が 12 mm を超える場合は J 溝または U 溝を使用して完全に溶け込むようにしてください。

Q: 敏感な用途向けに非磁性のオプションはありますか??

答え:はい、316L ステンレス鋼は透磁率が低いため、磁気分離器や MRI 装置の近くでの使用に適しています。
